Назначение соединителя 2РТ48П9ЭШ7-А

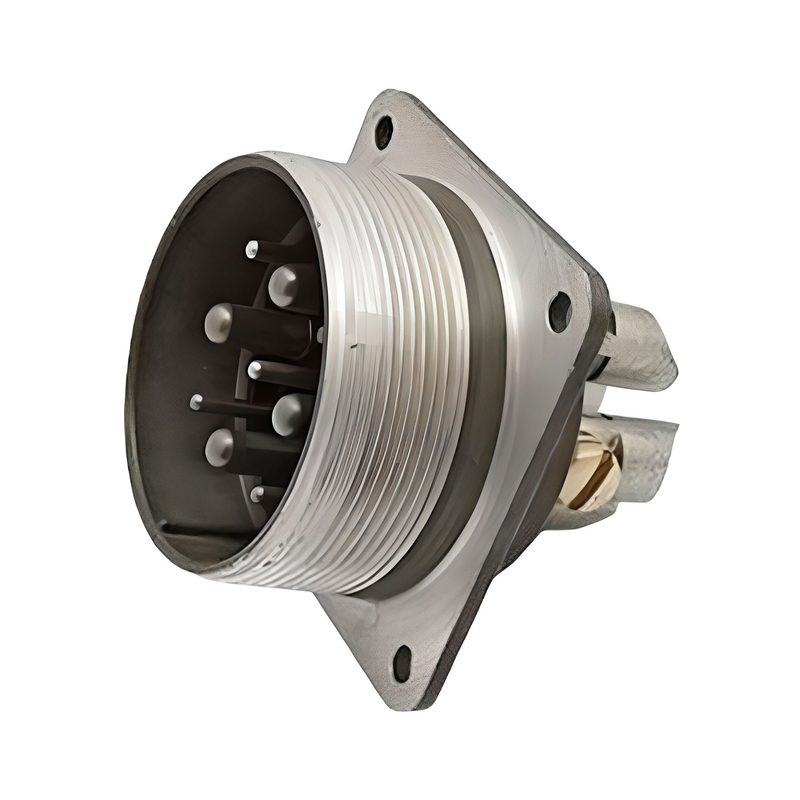

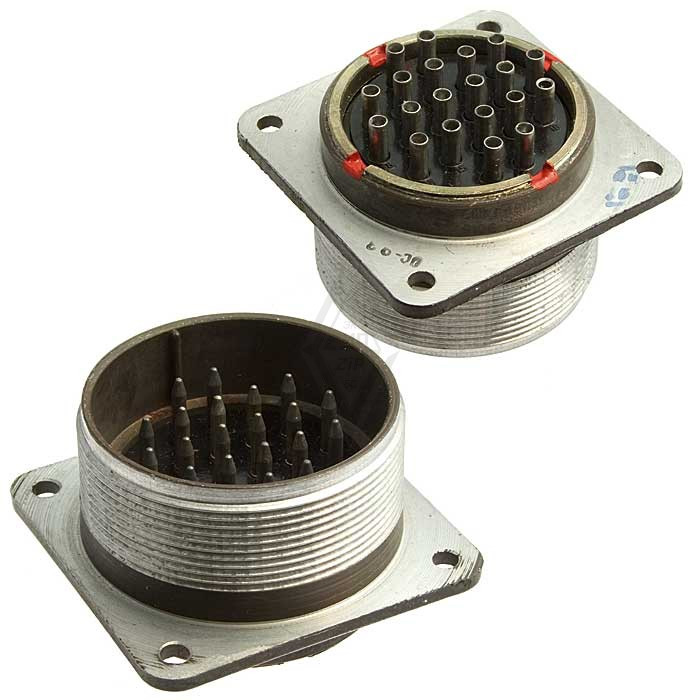

Соединитель 2РТ48П9ЭШ7-А — это вилка блочная, относящаяся к категории 2РТ48. Изделие представляет собой цилиндрический электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и амплитудным значением напряжения до 850 В. Основная задача данного соединителя — обеспечение надёжного соединения и разъединения электрических цепей посредством резьбового сочленения.

Поскольку исполнение вилки блочное, она монтируется непосредственно на корпусе прибора или устройства. В сочетании с ответной частью — розеткой — соединитель образует разъёмный контактный узел, применяемый в электро-, радио- и контрольно-измерительных приборах. Такой тип соединения позволяет быстро подключать и отключать цепи без пайки и без демонтажа оборудования.

Подтверждённые технические особенности

Соединитель выполнен негерметичным, теплостойким, цилиндрическим. Конструктивное исполнение — с прямым патрубком для экранированного кабеля. Это означает, что изделие рассчитано на монтаж как с экранированными, так и с неэкранированными кабелями, что расширяет область его применения.

Контактная группа соединителя включает 9 контактов:

• 5 контактов диаметром 2,5 мм — максимальная токовая нагрузка на каждый из них составляет 25 А;
• 4 контакта диаметром 5,5 мм — максимальная токовая нагрузка на каждый из них составляет 100 А.

Общая максимальная токовая нагрузка соединителя составляет 525 А. Сопротивление контакта нормируется: не более 1 мОм для контактов диаметром 2,5 мм и не более 0,3 мОм для контактов диаметром 5,5 мм. Столь низкое переходное сопротивление обеспечивает минимальные потери и нагрев в месте соединения.

Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях. Данный параметр подтверждает высокую электрическую прочность изоляции и пригодность соединителя для ответственных цепей.

Условия эксплуатации и конструкция

Климатическое исполнение соединителя — УХЛ, то есть изделие предназначено для работы в условиях умеренного климата. Рабочая температура охватывает диапазон от минус 60 до плюс 100 градусов Цельсия. Такой широкий температурный диапазон позволяет эксплуатировать соединитель как в условиях сильного мороза, так и при значительном нагреве, что важно для приборов, работающих в сложных внешних условиях.

Конструктивно соединитель состоит из двух частей: вилки и розетки. Вилка блочная 2РТ48П9ЭШ7-А является одной из этих частей и устанавливается на прибор. Соединение и разъединение цепей производится через резьбовое сочленение, которое обеспечивает механическую фиксацию и стабильный электрический контакт даже при вибрациях и других механических воздействиях.

Применение

Соединители 2РТ48П9ЭШ7-А широко используются в электро-, радио- и контрольно-измерительных приборах. Они применяются для соединения и разъединения электрических цепей как в блочном (приборном), так и в кабельном исполнении, что делает их универсальными для различных монтажных задач.

Благодаря сочетанию контактов разного диаметра один и тот же соединитель способен одновременно коммутировать силовые цепи с большой токовой нагрузкой и цепи управления или сигнальные цепи. Это особенно удобно в измерительной и испытательной аппаратуре, где требуется передавать как питание, так и информационные сигналы. Возможность работы с экранированными кабелями позволяет использовать изделие в цепях, где важно снизить влияние помех и наводок.

Таким образом, вилка блочная 2РТ48П9ЭШ7-А представляет собой многофункциональный соединитель, пригодный для эксплуатации в умеренном климате при температурах от минус 60 до плюс 100 градусов Цельсия, с амплитудным напряжением до 850 В и частотой тока до 3 МГц, и может применяться в разнообразном электронном и электротехническом оборудовании.
