Назначение изделия

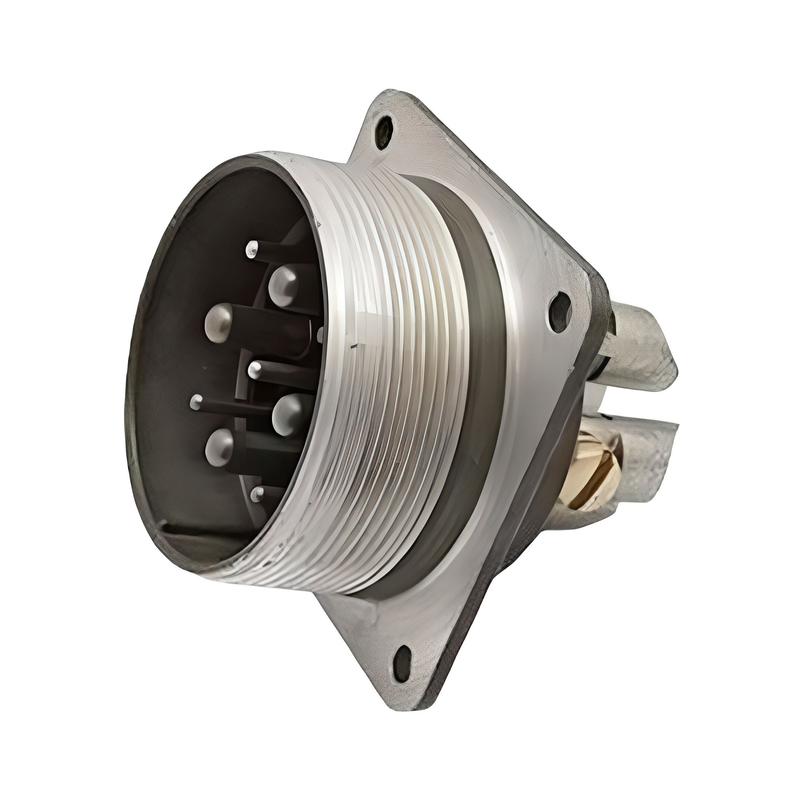

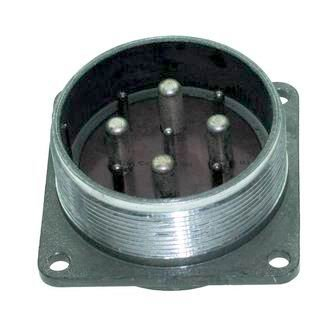

2РТ48П9ЭШ7-А — это розетка кабельная цилиндрического низкочастотного соединителя с резьбовой фиксацией. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Конструкция относится к типу 2РТ, то есть к цилиндрическим низкочастотным соединителям с резьбовым соединением, а исполнение с условным размером корпуса 48 задаёт габаритные и присоединительные параметры.

Данная деталь является кабельной частью соединителя, то есть устанавливается на кабель и обеспечивает электрическое и механическое сочленение с ответной частью. Буквенное обозначение П указывает на прямой патрубок, а сочетание ЭШ — на гайку для экранированного кабеля, что позволяет применять изделие в схемах, где требуется экранирование линии передачи сигнала или питания.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Все значения приведены для конкретного исполнения 2РТ48П9ЭШ7-А и не могут автоматически переноситься на другие соединители серии 2РТ.

• Количество контактов — 9: пять контактов диаметром 2,5 мм и четыре контакта диаметром 5,5 мм.
• Покрытие контактов — серебро или никель.
• Метод монтажа — пайка.
• Тип присоединяемого кабеля — экранированный или неэкранированный, с креплением при помощи концевой гайки патрубка.
• Максимальный ток на контакт — 25 А для контактов диаметром 2,5 мм и 100 А для контактов диаметром 5,5 мм.
• Общая токовая нагрузка — до 525 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Ресурс — 500 сочленений-расчленений.
• Наработка — 1000 часов.
• Климатическое исполнение — УХЛ, для внутреннего и наружного монтажа.

Сочетание контактов разного диаметра в одном корпусе позволяет одновременно коммутировать силовые и вспомогательные цепи в рамках одного соединителя. Именно поэтому изделие находит применение там, где требуется передать значительный ток и при этом сохранить компактность присоединительного узла.

Применение и условия эксплуатации

Розетка рассчитана на эксплуатацию в электрических цепях с частотой до 3 МГц и напряжением до 700 В, что охватывает большинство задач низкочастотной силовой и сигнальной коммутации. Благодаря климатическому исполнению УХЛ изделие допускается применять как при внутреннем, так и при наружном монтаже, то есть в составе стационарного оборудования, кабельных сборок и межблочных соединений.

Монтаж выполняется пайкой, что обеспечивает надёжный электрический контакт и устойчивость к вибрационным нагрузкам. Исполнение ЭШ с гайкой для экранированного кабеля даёт возможность заземлить оплётку экрана непосредственно на корпус соединителя, снижая уровень помех на линии. Резьбовая фиксация ответных частей препятствует самопроизвольному расчленению под воздействием вибрации и механических толчков.

Соответствие стандартам и комплектация

Изделие изготовлено в соответствии с ОСТ В 110121-91 и другими применимыми стандартами, указанными в документации на серию. Указанные нормативные документы задают требования к электрическим параметрам, климатическому исполнению и надёжности соединителей данного типа.

1. Розетка кабельная 2РТ48П9ЭШ7-А — 1 шт.
2. Эксплуатационная документация согласно условиям поставки.

Перед монтажом рекомендуется проверить целостность корпуса, состояние резьбовых поверхностей и контактов, а также убедиться в соответствии диаметра подготавливаемого кабеля выбранному способу крепления при помощи концевой гайки патрубка. Соблюдение технологии пайки и требований стандартов при сборке обеспечивает заявленные ресурс в 500 сочленений-расчленений и наработку 1000 часов.
