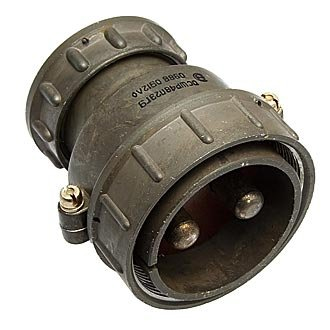

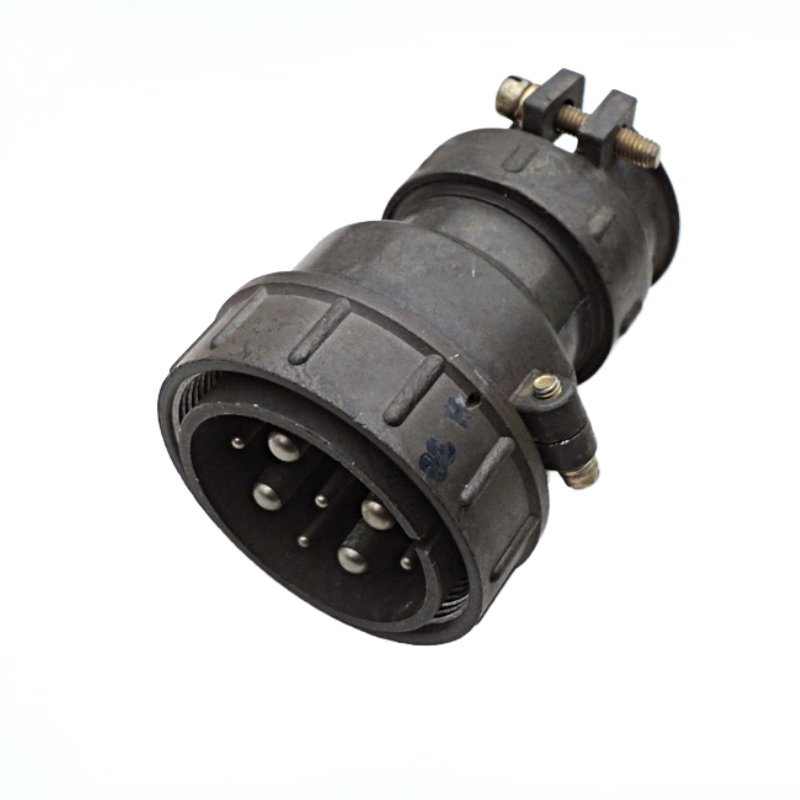

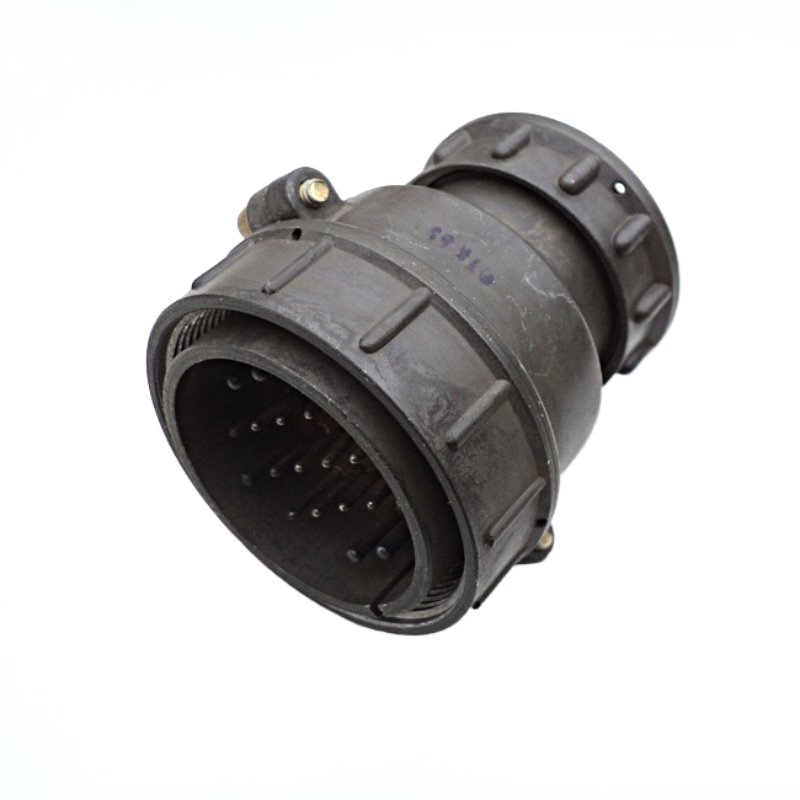

2РТ48П9ЭГ7-А — это кабельная вилка, используемая для соединения электрических цепей в различных устройствах, таких как электроника и радиоаппаратура. Она представляет собой низкочастотный цилиндрический соединитель с резьбовой фиксацией, предназначенный для работы с постоянным и переменным током на частотах до 3 МГц.

Структура обозначения

Обозначение 2РТ48П9ЭГ7-А расшифровывается следующим образом:

• 2РТ — тип соединителя.
• 48 — условный размер корпуса.
• П — конструктивное исполнение (прямой патрубок).
• 9 — количество контактов.
• Э — вид гайки патрубка (для экранированного кабеля).
• Г — вид контактов вилка .
• 7 — обозначение сочетания контактов (в данном случае 5 контактов диаметром 2,5 мм и 4 контакта диаметром 5,5 мм).
• А — дополнительное обозначение по материалу изолятора (покрытие контактов никелем).

Технические характеристики

• Максимальное рабочее напряжение: 700 В.
• Максимальная рабочая частота: 3 МГц.
• Рабочая температура: от -60°C до +100°C.
• Минимальная наработка: 1000 часов.
• Количество сочленений - расчленений: до 500 раз.
• Гарантийный срок хранения: не менее 20 лет.

Применение

Соединители данного типа широко используются для соединения и разъединения электрических цепей в узлах и блоках электроники. Они могут быть как блочными (приборными), так и кабельными, что делает их универсальными для различных условий эксплуатации.

Ответные части

Для вилки 2РТ48П9ЭГ7-А существуют соответствующие розетки, такие как:

• розетка приборная ШР48П9ЭГ7
• розетка приборная ШР48ПК9НГ7

Эти компоненты обеспечивают надежное соединение в электрических системах и соответствуют строгим техническим требованиям.
