Назначение изделия

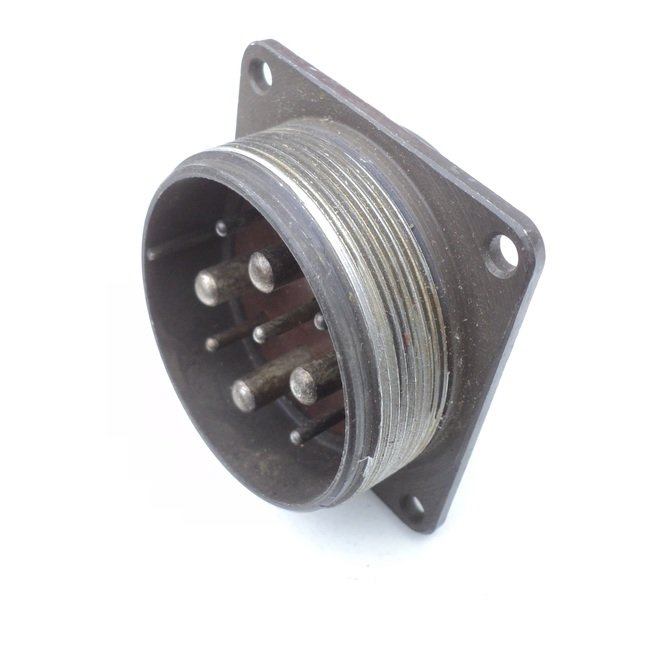

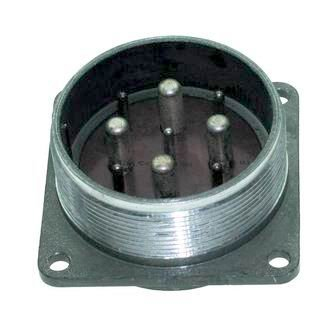

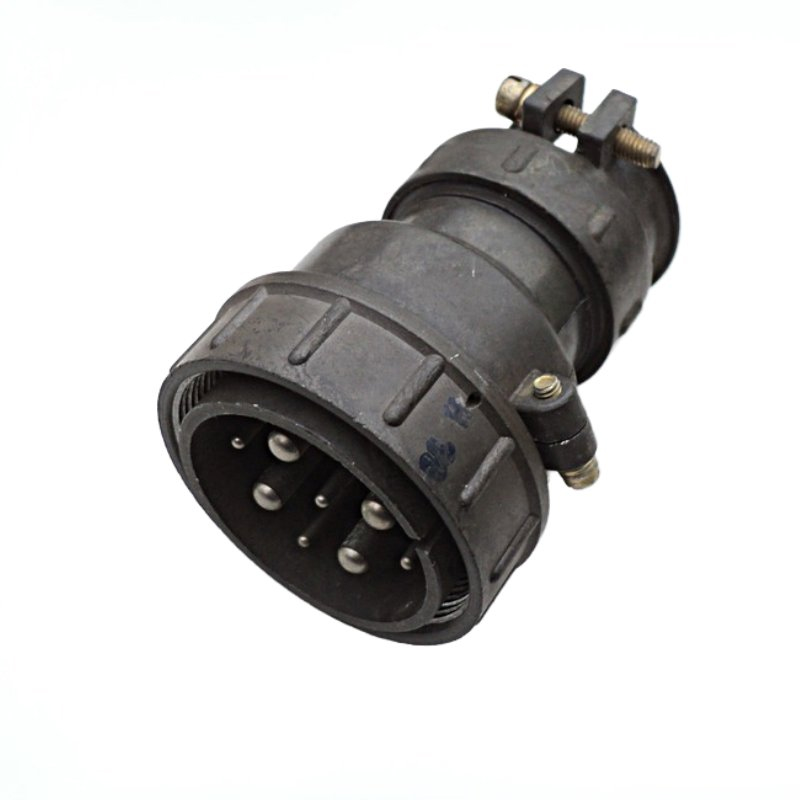

2РТ48П9ЭГ7-А представляет собой блочную вилку цилиндрического низкочастотного соединителя серии 2РТ. Основное назначение изделия — обеспечение надёжного электрического соединения в различных устройствах и электротехнических системах. Вилка применяется для внутреннего объёмного монтажа методом пайки и рассчитана на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Конструкция вилки предназначена для объёмного монтажа внутри корпусов приборов и блоков, где требуется компактное и одновременно механически прочное соединение с фиксацией от самопроизвольного расчленения. Резьбовая фиксация обеспечивает стабильность контакта при воздействии вибрации и ударных нагрузок.

Подтверждённые технические характеристики

Ниже перечислены характеристики, указанные в описании изделия. Значения приведены в том виде, в котором они заявлены для данной модели соединителя.

• Максимальное рабочее напряжение — до 700–850 В (амплитудное значение).
• Токовая нагрузка на контакт: 25 А для контактов диаметром 2,5 мм и 100 А для контактов диаметром 5,5 мм.
• Количество контактов — 9: пять контактов диаметром 2,5 мм и четыре контакта диаметром 5,5 мм.
• Покрытие контактов — серебро или никель.
• Сопротивление контакта — не более 1 мОм для контактов диаметром 2,5 мм и от 0,3 до 0,75 мОм для контактов диаметром 5,5 мм.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Ресурс — 500 сочленений-расчленений.
• Наработка — 1000 часов.

Условия эксплуатации

Изделие рассчитано на эксплуатацию в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Вилка выдерживает воздействие вибрации в диапазоне от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате, а также одиночные удары с ускорением до 10000 метров на секунду в квадрате.

Допускается работа при пониженном атмосферном давлении вплоть до 1,3 умноженное на 10 в минус четвёртой степени Паскаля. Климатическое исполнение — УХЛ. Тип исполнения — негерметичный. Корпус металлический с полимерным основанием и резьбовой фиксацией.

Расшифровка обозначения

Маркировка 2РТ48П9ЭГ7-А несёт следующую информацию о конструкции и исполнении изделия:

1. 2РТ — тип соединителя.
2. 48 — условный размер корпуса.
3. П — блочное исполнение без патрубка.
4. 9 — количество контактов.
5. Э — гайка для экранированного кабеля.
6. Г или Ш — вилка.
7. 7 — сочетание контактов.
8. А — материал изолятора.

Область применения и особенности монтажа

Блочная вилка 2РТ48П9ЭГ7-А применяется в составе цилиндрических низкочастотных соединителей серии 2РТ для коммутации цепей внутри блоков и приборов. Благодаря сочетанию пяти контактов диаметром 2,5 мм и четырёх контактов диаметром 5,5 мм изделие позволяет одновременно передавать как сигнальные, так и силовые цепи в рамках одного соединения.

Монтаж выполняется пайкой, что обеспечивает надёжное и долговечное электрическое соединение. Металлический корпус с полимерным основанием и резьбовой фиксацией повышает устойчивость вилки к механическим воздействиям и предотвращает ослабление контакта при эксплуатации. Исполнение с гайкой для экранированного кабеля позволяет применять изделие в схемах, где требуется экранирование соединительного тракта.

Изделие не является герметичным, поэтому при проектировании аппаратуры следует учитывать это ограничение и предусматривать соответствующие условия размещения. Производитель в предоставленных данных не указан.
