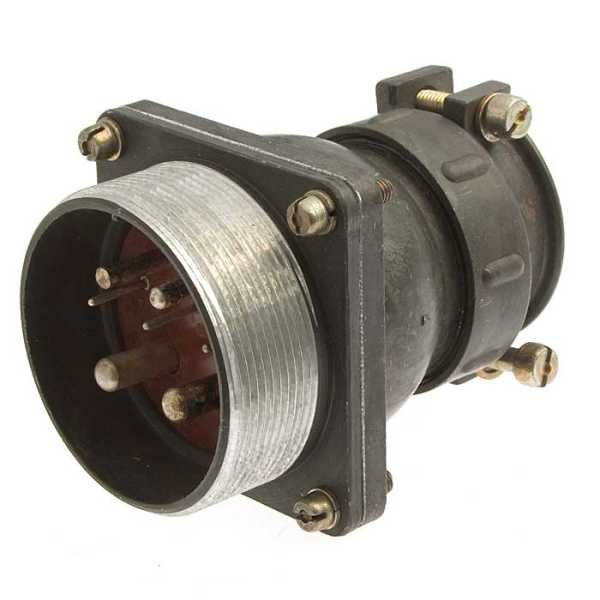

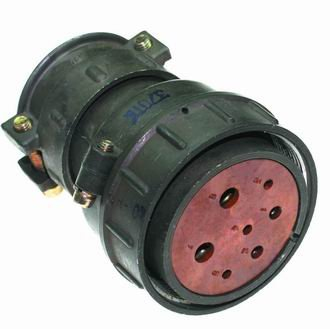

2РТ48П7НШ2-А: кабельная розетка для надежных электрических соединений

2РТ48П7НШ2-А — цилиндрический многоконтактный электрический соединитель, выполненный в виде кабельной розетки с прямым патрубком для неэкранированного кабеля. Разъем применяется при внутреннем объемном монтаже оборудования, где требуется надежно соединять силовые и сигнальные цепи в условиях вибраций, механических воздействий и перепадов температуры.

Конструкция и назначение

Разъем 2РТ48П7НШ2-А относится к серии цилиндрических соединителей 2РТ-А. Его используют в электрических цепях постоянного и переменного тока, в том числе в аппаратуре промышленного, транспортного, энергетического и специального назначения.

Конструктивное исполнение с прямым патрубком упрощает ввод кабеля и организацию внутреннего монтажа. Розетка рассчитана на подключение неэкранированного кабеля; при проектировании системы важно правильно подобрать ответную часть, способ фиксации и сечение проводников под требуемую нагрузку.

Основные характеристики 2РТ48П7НШ2-А

Разъем имеет семь контактов разных диаметров, что позволяет одновременно коммутировать цепи с неодинаковой токовой нагрузкой:

Такая контактная группа делает 2РТ48П7НШ2-А подходящим для комбинированных схем, в которых через один интерфейс передаются питание и управляющие сигналы.

Устойчивость к эксплуатации

Для эксплуатации техники в сложной среде важна механическая и климатическая стойкость соединителя. 2РТ48П7НШ2-А может работать при температуре окружающей среды от −60 °C до +100 °C. Также конструкция рассчитана на воздействие синусоидальной вибрации в диапазоне от 1 до 10 000 Гц, а также одиночных и многократных механических ударов.

Такие параметры особенно востребованы в шкафах управления, испытательных стендах, электромашинных установках, оборудовании подвижных объектов и других системах, где соединение должно сохранять работоспособность при динамических нагрузках.

На что обратить внимание при выборе

При использовании разъема 2РТ48П7НШ2-А рекомендуется заранее проверить:

• соответствие ответной части по серии, типоразмеру и схеме расположения контактов;

• назначение каждого контакта и допустимый ток для его диаметра;

• соответствие сечения кабеля фактической нагрузке;

• условия по температуре, вибрации, давлению и возможному воздействию влаги;

• требования к защите соединения, поскольку исполнение относится к решениям для внутреннего монтажа и требует учитывать условия размещения оборудования.

2РТ48П7НШ2-А — практичное решение для формирования многоконтактного разъемного соединения с линиями различной мощности. Семь контактов, высокая электрическая прочность, ресурс до 500 циклов соединения и стойкость к внешним воздействиям делают этот разъем востребованным компонентом в профессиональных электротехнических системах.
