Назначение соединителя 2РТ48П7ЭШ2-А

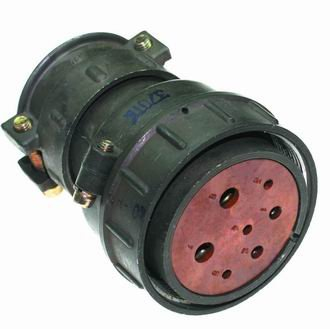

Разъём 2РТ48П7ЭШ2-А — это цилиндрический электрический соединитель серии 2РТ исполнения -А, предназначенный для соединения и разъединения силовых и сигнальных цепей в электротехнической, радиотехнической и измерительной аппаратуре. Изделие обеспечивает электрическую и механическую связь между отдельными узлами устройства, а также применяется для подключения кабельных линий к приборам и блокам.

Основное назначение — коммутация цепей питания и передачи сигнала в условиях, характерных для промышленной и приборной эксплуатации. Соединитель рассчитан на механические нагрузки, вибрации и ударные воздействия, поэтому применяется в составе ответственной аппаратуры, где требуется стабильный контакт и надёжное сочленение.

Расшифровка обозначения 2РТ48П7ЭШ2-А

Маркировка изделия содержит полную информацию о его конструкции и исполнении. Ниже приведены подтверждённые элементы обозначения:

• 2РТ — тип соединителя, разъём серии 2РТ.
• 48 — условный размер корпуса.
• П — конструктивное исполнение приборной части с прямым патрубком.
• 7ЭШ2 — седьмой вариант комплекта: 7 контактов разных диаметров, изолятор и покрытие контактов под ЭШ-исполнение.
• А — дополнительное обозначение, как правило, по материалу изолятора или серии 2РТ-А.

Такая структура обозначения позволяет однозначно определить типоразмер корпуса, число и типы контактов, а также вариант исполнения изолятора и покрытия контактной группы.

Контактная система и электрические параметры

Соединитель 2РТ48П7ЭШ2-А оснащён семью контактами различных диаметров, что позволяет одновременно коммутировать цепи с разной токовой нагрузкой. Распределение контактов по диаметрам и значения сопротивления контактов приведены ниже:

• 3 контакта диаметром 1,5 мм — сопротивление контактов до 2,5 мОм.
• 2 контакта диаметром 3,5 мм — сопротивление контактов до 0,75 мОм.
• 2 контакта диаметром 5,5 мм — сопротивление контактов до 0,3 мОм.

Максимальная общая токовая нагрузка соединителя составляет около 330 А. При этом допустимая токовая нагрузка на отдельный контакт зависит от диаметра и для типоразмера 2РТ-А доходит до 20–35 А. Амплитудное напряжение цепи — до 850 В, рабочее напряжение типоразмера 2РТ-А обычно составляет до 700 В.

Сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Это подтверждает пригодность соединителя для цепей, где важны малые потери и надёжная изоляция между контактами и корпусом.

Механические и эксплуатационные характеристики

Изделие рассчитано на механические нагрузки, характерные для промышленной и приборной аппаратуры. Ключевые подтверждённые параметры следующие:

• Минимальная наработка — 1000 часов.
• Число сочленений-расчленений — порядка 500 циклов.
• Устойчивость к вибрациям в диапазоне 1–5000 Гц при ускорении до 300 м/с².
• Устойчивость к ударным нагрузкам.

Совокупность этих параметров делает соединитель пригодным для эксплуатации в составе электро-, радио- и измерительной аппаратуры, где требуется сохранять работоспособность при вибрациях и механических воздействиях.

Применение и совместимость

Разъём 2РТ48П7ЭШ2-А применяется для подключения кабельных линий и соединения узлов в электротехнических, радиотехнических и контрольно-измерительных устройствах. Как правило, используется комплектно с парным типом 2РТТ — розеткой, например в исполнении 2РТТ48Б. Такое сочетание обеспечивает быстрое и надёжное сочленение без дополнительных элементов.

Благодаря цилиндрической конструкции корпуса и прямому патрубку приборной части соединитель удобно монтируется на кабельных линиях и в блоках аппаратуры, где требуется частая или повторяемая коммутация. Исполнение контактов с разными диаметрами позволяет задействовать один разъём одновременно для силовых и сигнальных цепей, что снижает число отдельных соединений в устройстве.

Области применения

1. Подключение кабельных линий к приборам и блокам питания.
2. Соединение узлов радио- и электротехнической аппаратуры.
3. Коммутация цепей в контрольно-измерительных устройствах.
4. Использование в составе промышленного и приборного оборудования, подверженного вибрациям и ударным нагрузкам.

Краткое резюме

2РТ48П7ЭШ2-А — цилиндрический соединитель серии 2РТ исполнения -А с семью контактами трёх типоразмеров, рассчитанный на общую токовую нагрузку около 330 А, амплитудное напряжение до 850 В и сопротивление изоляции не менее 5000 МОм. Он выдерживает порядка 500 циклов сочленения, вибрации с ускорением до 300 м/с² в диапазоне 1–5000 Гц и ударные нагрузки, что подтверждает его пригодность для электро-, радио- и измерительной аппаратуры. Применяется совместно с парной розеткой типа 2РТТ, например 2РТТ48Б.
