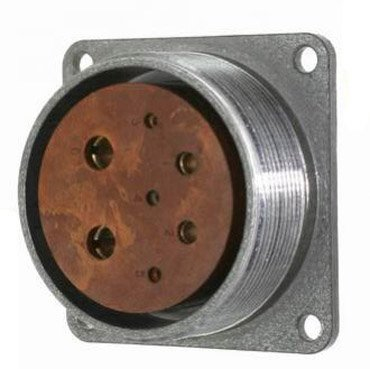

2РТ48П7ЭГ2-А — это блочная розетка из серии цилиндрических соединителей 2РТ (или ШР), предназначенная для надежного электрического соединения в различных электро-, радио- и контрольно-измерительных приборах. Она широко применяется в промышленной, авиационной и военной аппаратуре, где требуется устойчивость к вибрациям, пыли и влаге.

Технические характеристики

Розетка имеет 7 контактов с разными диаметрами: 3 шт. Ø1,5 мм, 2 шт. Ø3,5 мм и 2 шт. Ø5,5 мм. Сопротивление контакта составляет не более 2,5 мОм (Ø1,5 мм), 0,75 мОм (Ø3,5 мм) и 0,3 мОм (Ø5,5 мм).

Максимальная токовая нагрузка на контакт: 10 А (Ø1,5 мм), 50 А (Ø3,5 мм), 100 А (Ø5,5 мм); общая — до 330 А. Тип соединителя негерметичный, климатическое исполнение УХЛ, материал контактов — серебро/никель.

Назначение и применение

Соединители серии 2РТ монтируются с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока (до 3 МГц) при амплитудном напряжении до 850 В. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Модификация «5» (РОЗЕТКИ БЛОЧНЫЕ «5») указывает на блочную конструкцию, часто обозначающую ШР48П7ЭГ2 5, подходящую для приборных применений.
