Назначение и область применения

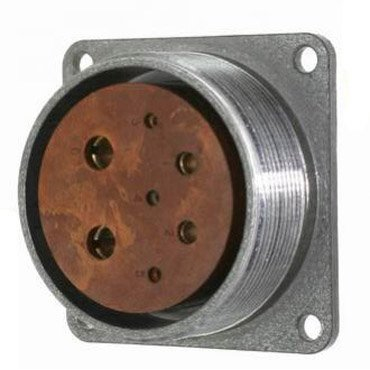

Блочная розетка 2РТ48П7ЭГ2-А серии 2РТ(К) представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для установки на монтажную панель в составе электро- и радиооборудования. Изделие относится к разъемам блочного типа «5» и обеспечивает надежное разъемное электрическое соединение в приборах, где требуется коммутация силовых и сигнальных цепей с высокой токовой нагрузкой.

Розетка рассчитана на эксплуатацию в условиях повышенных механических воздействий, включая вибрационные и ударные нагрузки, что позволяет использовать ее в аппаратуре специального и промышленного назначения. Конструкция с прямым патрубком и гайкой для экранированного кабеля обеспечивает удобный монтаж и защиту соединения от внешних электромагнитных помех.

Технические особенности

Маркировка изделия содержит полную информацию о его конструктивном исполнении. Обозначение расшифровывается следующим образом:

• 2РТ — тип цилиндрического низкочастотного соединителя;
• 48 — условный размер корпуса;
• П — прямой патрубок;
• 7 — количество контактов;
• Э — гайка для экранированного кабеля;
• Г — розетка;
• 2 — сочетание контактов (3 шт. диаметром 1,5 мм, 2 шт. диаметром 3,5 мм, 2 шт. диаметром 5,5 мм);
• -А — модификация.

Розетка выполнена в негерметичном всеклиновом исполнении с контактами из серебра, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров в процессе эксплуатации. Контактная группа имеет дифференцированное сопротивление: не более 2,5 мОм для контактов диаметром 1,5 мм, не более 0,75 мОм для контактов диаметром 3,5 мм и не более 0,3 мОм для контактов диаметром 5,5 мм.

Максимальная токовая нагрузка распределяется по контактам в соответствии с их диаметром: контакты 1,5 мм рассчитаны на ток до 10 А, контакты 3,5 мм — до 50 А, контакты 5,5 мм — до 100 А. Общая допустимая токовая нагрузка соединителя составляет 330 А. Номинальное напряжение цепи достигает 850 В, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации и ресурс

Изделие предназначено для работы в жестких условиях окружающей среды. Розетка сохраняет работоспособность при воздействии вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², при одиночных ударах с ускорением до 10000 м/с² и многократных ударах с ускорением до 1500 м/с².

Соединитель выдерживает пониженное атмосферное давление до 1,3·10⁻⁴ Па и температуру окружающей среды до +100 °C. Ресурс изделия составляет 500 сочленений-расчленений, наработка — 1000 часов. Приемка изделия соответствует категории «5», год выпуска — 84.

Монтаж и совместимость

Розетка устанавливается на монтажную панель и обеспечивает соединение с ответной частью серии 2РТ(К). Применение гайки для экранированного кабеля позволяет подключать экранированные проводники, что снижает влияние внешних помех на передаваемые сигналы. Артикул изделия — 80947.
