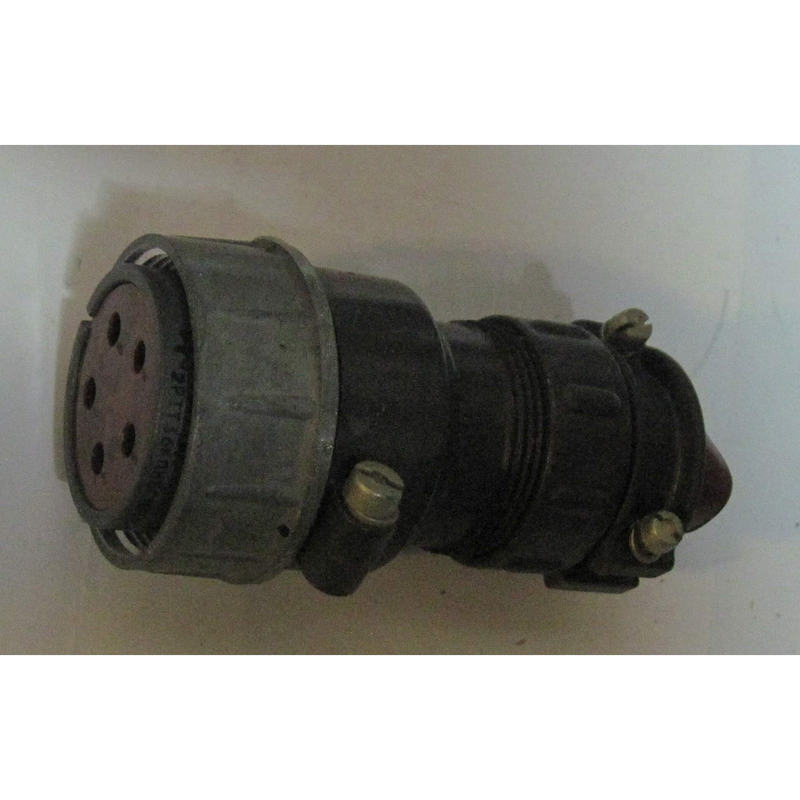

2РТ48П7ЭГ2-А — это цилиндрический разъём (соединитель) серии 2РТ(А), предназначенный для электрических цепей в электротехнике, радиоаппаратуре и контрольно-измерительных приборах. Он представляет собой розетку приборной части без патрубка (П), с 7 контактами, для экранированного кабеля (Э), гнездового типа (Г) и сочетанием №2. Такие разъёмы используются для надёжного соединения цепей постоянного и переменного тока с напряжением до 700 В.

Основные характеристики

Разъёмы 2РТ имеют условный размер корпуса 48, что определяет их габариты и совместимость. Максимальная токовая нагрузка на контакт зависит от диаметра (обычно до 20–80 А для схожих моделей), сопротивление контактов минимально (0,0003–0,0025 Ом), материал — серебро для отличной проводимости. Они выдерживают вибрацию (1–5000 Гц, до 30g), удары (до 1000g) и работают при пониженном давлении до 1,3·10⁻⁴ Па.

Маркировка

Обозначение расшифровывается так:

• 2РТ — тип (теплостойкий цилиндрический нормальных габаритов).

• 48 — размер корпуса.

• П — приборная часть без патрубка.

• 7 — число контактов.

• Э — для экранированного кабеля.

• Г — розетка (гнездо).

• 2 — сочетание контактов; суффикс -А указывает на модификацию.

Применение

Подходят для жёстких условий: авиация, судостроение, промышленные установки. Взаимосовместимы с сериями 2РТТ и ШР, обеспечивают до 500 соединений-расчленений и наработку 1000 часов.
