Назначение и область применения

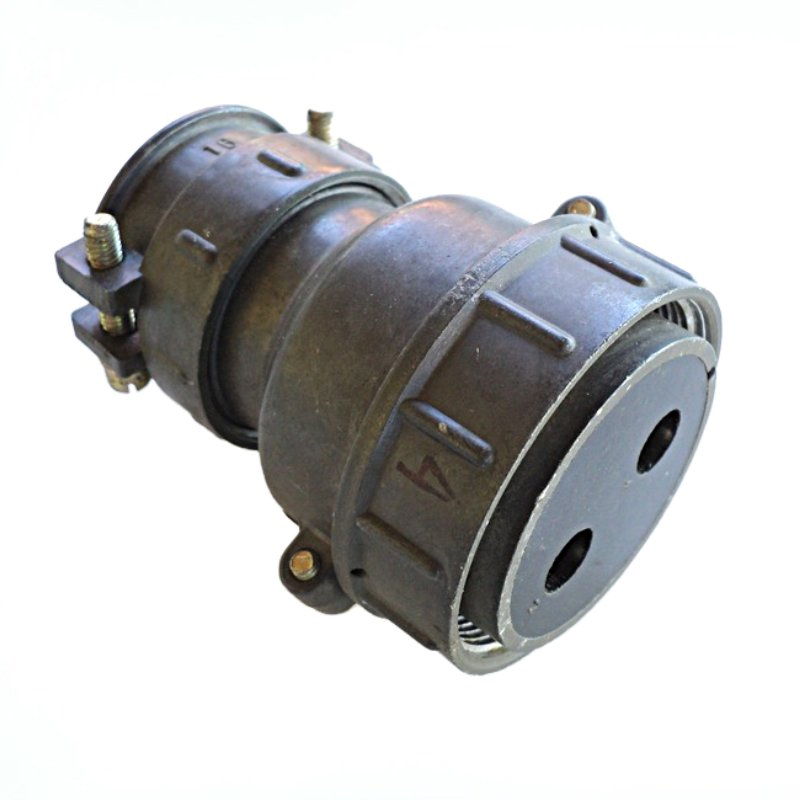

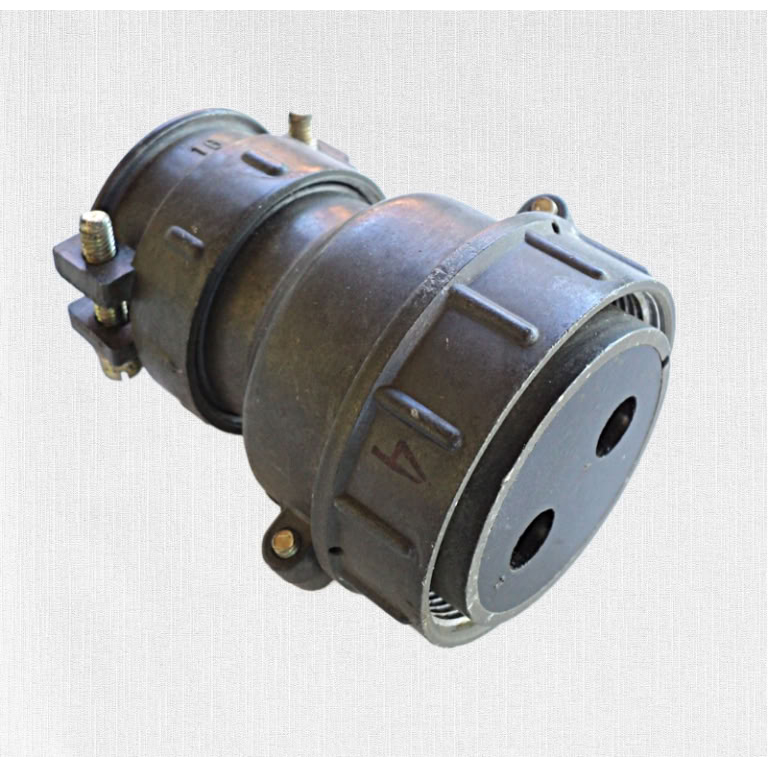

2РТ48П2НШ9-А — кабельная розетка из семейства цилиндрических соединителей типа 2РТ-А. Такие соединители предназначены для работы в электрических цепях с частотой сигнала до 3 МГц и максимальным напряжением до 700 В. Изделие применяется там, где требуется объёмный монтаж и надёжное электрическое соединение кабельных линий с блоками аппаратуры.

Основное назначение розетки — коммутация кабеля с ответной частью соединителя. Розетка служит неподвижной частью сочленения и устанавливается на корпусе прибора, панели или в составе кабельного узла. Благодаря цилиндрической конструкции соединитель обеспечивает плотное механическое сопряжение и стабильный электрический контакт в условиях вибрации и ударных нагрузок.

Соединители этого типа широко используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Они подходят для комплектации приборов, работающих в различных условиях эксплуатации, включая подвижные и стационарные объекты.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, соответствующие типоразмеру 2РТ48 и конструктивному исполнению 2РТ-А.

• Типоразмер: 2РТ48 — соединитель имеет 48 контактов.
• Максимальное напряжение: до 700 В.
• Рабочая частота: до 3 МГц.
• Ток на контакт: до 200 А в зависимости от конкретного применения.
• Материал корпуса: полимер и металл.
• Тип монтажа: пайка.
• Сопротивление контакта: зависит от размера контакта и материала покрытия — серебро или никель.
• Сопротивление изоляции: не менее 1000 МОм.
• Число сочленений-расчленений: до 500.
• Минимальная наработка: 1000 часов.
• Условия эксплуатации: температура от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, вибрация и удары согласно спецификации.

Указанные значения носят справочный характер для данного типоразмера и подтверждаются конструкцией соединителей серии 2РТ-А. Конкретные предельные режимы для отдельного контакта зависят от его размера, материала покрытия и условий отвода тепла в составе собранного узла.

Конструктивные особенности

Розетка выполнена в цилиндрическом корпусе, сочетающем полимерные и металлические элементы. Металлические детали обеспечивают механическую прочность и экранирующие свойства соединения, полимерная часть отвечает за изоляцию контактов и фиксацию контактной группы.

Монтаж выполняется пайкой, что обеспечивает надёжное неразъёмное электрическое соединение проводников кабеля с контактами розетки. Такое исполнение позволяет использовать изделие при повышенных токовых нагрузках без применения дополнительных переходных элементов.

Контактная группа включает 48 контактов, что даёт возможность передавать одновременно несколько цепей через один соединитель. Материал покрытия контактов — серебро или никель — выбирается исходя из требуемого переходного сопротивления и условий работы.

Эксплуатационные качества

Соединитель сохраняет работоспособность при температуре от минус 60 до плюс 100 градусов Цельсия. Ресурс по числу сочленений-расчленений достигает 500 циклов, а минимальная наработка составляет 1000 часов. Устойчивость к вибрации и ударам подтверждается спецификацией на изделие.

Сопротивление изоляции не менее 1000 МОм обеспечивает надёжное разделение цепей и снижает риск утечек между соседними контактами. Переходное сопротивление контакта зависит от его размера и материала покрытия, поэтому при проектировании узла этот параметр учитывают отдельно.

Порядок применения

1. Убедиться, что электрические параметры цепи не превышают допустимых значений по напряжению и частоте для серии 2РТ-А.
2. Подготовить кабель к пайке: зачистить и облудить проводники в соответствии с принятой технологией монтажа.
3. Выполнить пайку проводников к контактам розетки, соблюдая соответствие номеров цепей и контактов.
4. Закрепить розетку на панели или в составе кабельного узла и сочленить её с ответной частью соединителя.
5. Проверить надёжность механического сопряжения и целостность электрических цепей после сборки.

При эксплуатации следует учитывать, что ток на контакт до 200 А реализуется только в подходящих условиях применения, определяемых конкретной схемой включения, сечением проводников и тепловым режимом. Для корректного выбора режима работы рекомендуется опираться на спецификацию на соединители типа 2РТ-А.
