Назначение

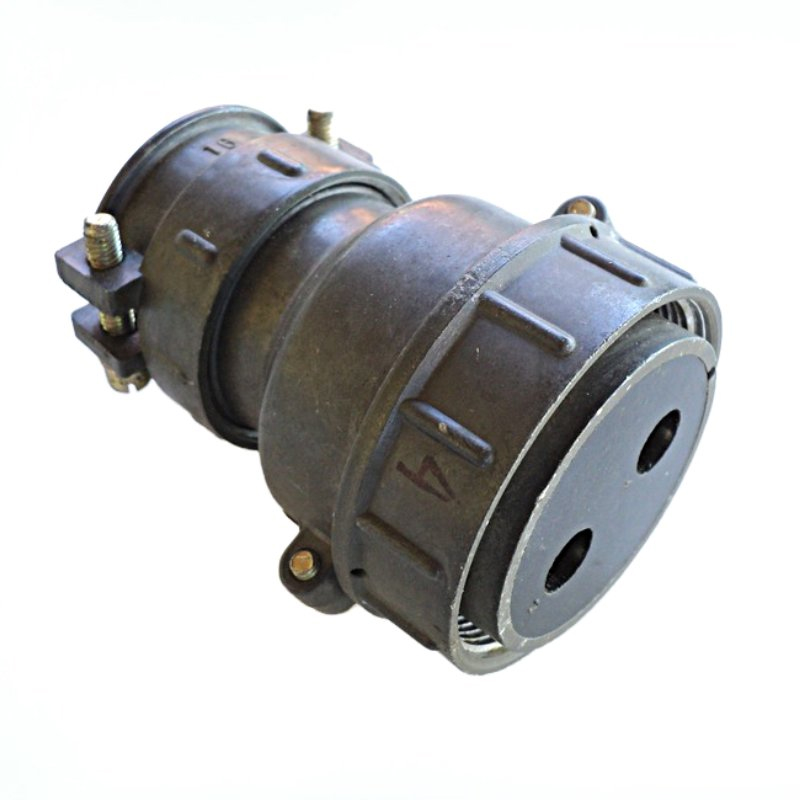

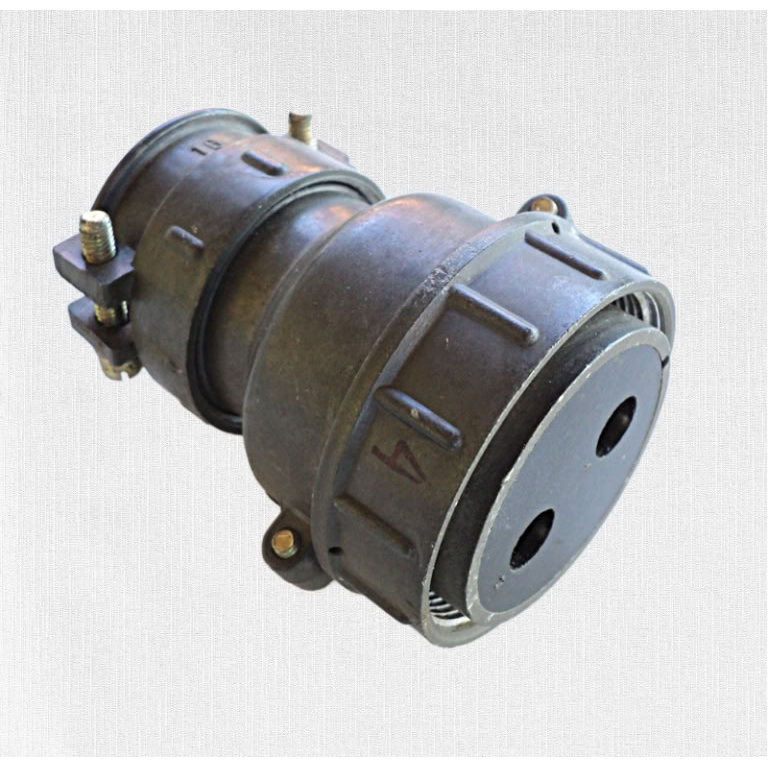

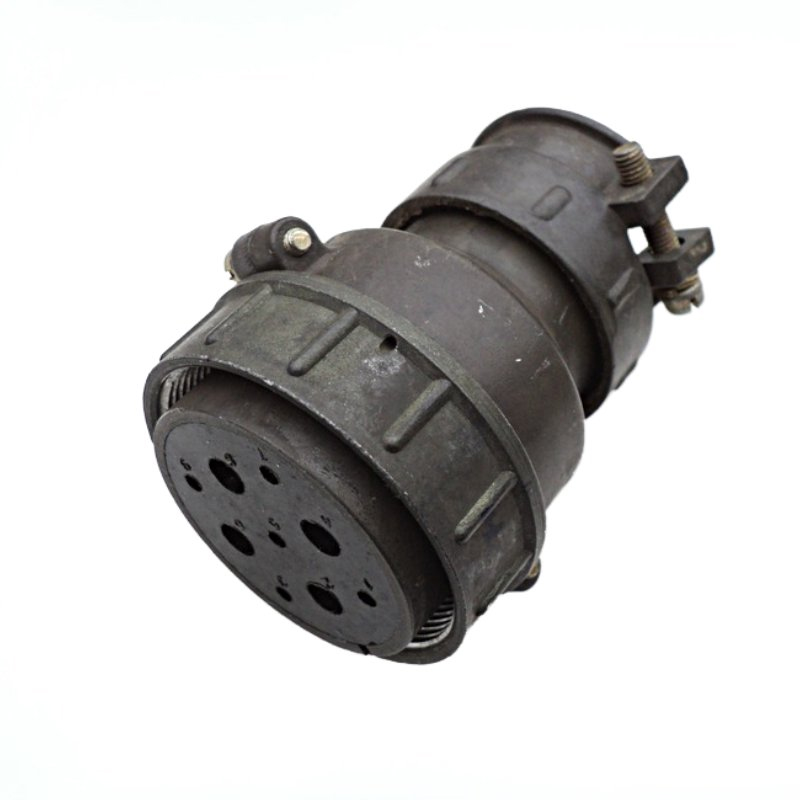

2РТ48П2НШ9-А — приборная вилка (разъём) цилиндрического типа из серии 2РТ, предназначенная для соединения электрических цепей с экранированными или неэкранированными кабелями. Изделие применяется в электро-, радио- и контрольно-измерительных приборах для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Разъём относится к классу приборных соединителей, то есть рассчитан на установку непосредственно в корпус прибора или на его панель и на многократное сочленение с ответной частью в процессе эксплуатации. За счёт цилиндрической формы корпуса обеспечивается удобное осевое сочленение и расчленение без применения специального инструмента.

Расшифровка обозначения

Структура обозначения 2РТ48П2НШ9-А несёт информацию о конструктивных особенностях и материалах изделия.

• 2РТ — тип соединителя, приборная серия цилиндрических разъёмов.
• 48 — условный размер корпуса.
• П — конструктивное исполнение приборной части без патрубка (исполнение ПК — с прямым патрубком, исполнение СК — с угловым патрубком).
• 2 — количество контактов.
• НШ9 — два контакта диаметром 9 мм с покрытием никелем (при отсутствии буквы Н применяется серебряное покрытие).
• А — материал изолятора.

Технические характеристики

Соединитель является негерметичным, выпускается в климатическом исполнении УХЛ и обладает высокой надёжностью в условиях вибрации и ударов. Основные параметры приведены ниже.

• Количество контактов: 2 шт., диаметр 9 мм.
• Сопротивление контакта: не более 0,15 мОм.
• Ток на контакт: не более 200 А.
• Общая токовая нагрузка: не более 400 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Число сочленений-расчленений: 500 циклов.
• Наработка: не менее 1000 часов.
• Вибрация: диапазон от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате (30 g).
• Удар одиночный: 5000 метров на секунду в квадрате (500 g).
• Удар многократный: 350 метров на секунду в квадрате (35 g).
• Пониженное давление: до 1,3 умноженное на 10 в минус четвёртой степени Па.

Применение и условия эксплуатации

Благодаря двум силовым контактам диаметром 9 мм с никелевым покрытием и высокой допустимой токовой нагрузке разъём 2РТ48П2НШ9-А подходит для коммутации мощных цепей питания и измерительных цепей в приборах, где требуется передача значительного тока при сохранении низкого переходного сопротивления контакта.

Климатическое исполнение УХЛ и стойкость к вибрационным и ударным воздействиям позволяют применять изделие в жёстких условиях эксплуатации, в том числе при пониженном давлении. Высокое сопротивление изоляции обеспечивает надёжное разделение цепей, а ресурс в 500 циклов сочленения и расчленения с наработкой не менее 1000 часов рассчитан на длительную эксплуатацию в составе приборов и измерительных установок.

Разъём применяется с экранированными или неэкранированными кабелями, что делает его пригодным как для обычных силовых и сигнальных линий, так и для цепей, где требуется экранирование. При монтаже следует учитывать амплитудное значение рабочего напряжения до 850 В и частотный диапазон до 3 МГц, в пределах которых сохраняются заявленные характеристики соединителя.
