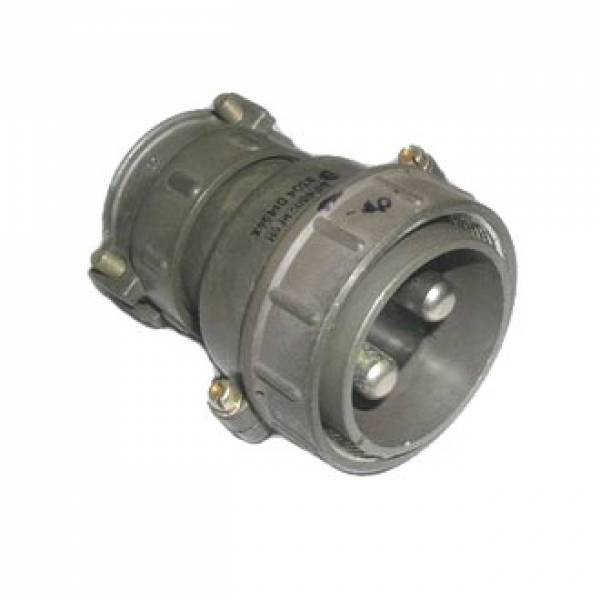

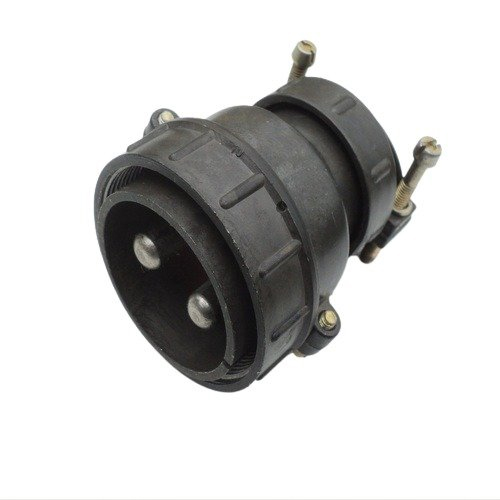

Назначение соединителя 2РТ48П2НГ9-А

2РТ48П2НГ9-А — это розетка приборная из серии низкочастотных цилиндрических соединителей типа 2РТ. Изделие предназначено для надежного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Розетка применяется там, где требуется передача значительного тока через разъемное сочленение при сохранении стабильных электрических параметров.

Конструктивно изделие относится к негерметичным соединителям всеклиматического исполнения (УХЛ или аналог), что определяет его пригодность для эксплуатации в широком спектре условий без специальной защиты корпуса от внешней среды.

Подтвержденные электрические характеристики

Соединитель имеет два контакта диаметром 9 мм с серебряным покрытием. Такое покрытие обеспечивает стабильное переходное сопротивление и устойчивость к окислению в процессе эксплуатации.

• Количество контактов — 2.
• Диаметр контактов — 9 мм.
• Сопротивление контакта — не более 0,15 мОм.
• Максимальная токовая нагрузка — до 200 А на контакт, общая — до 400 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочее амплитудное напряжение — до 850 В.
• Частотный диапазон — до 3 МГц.
• Ресурс — минимум 1000 часов работы и не менее 500 циклов сочленения-расчленения.

Совокупность перечисленных параметров позволяет использовать розетку в силовых и сигнальных цепях, где одновременно важны высокий ток, низкое переходное сопротивление и надежная изоляция.

Условия эксплуатации и устойчивость к внешним воздействиям

Модель рассчитана на работу в жестких условиях. Заявлена устойчивость к вибрации в диапазоне от 1 до 5000 Гц с ускорением до 30 g, а также к одиночным ударам с ускорением до 1000 g.

Температурный диапазон эксплуатации составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Дополнительно нормируется работа при пониженном давлении до 1,3 умноженное на 10 в степени минус 4 Па. Все это соответствует всеклиматическому исполнению и позволяет применять изделие в аппаратуре, работающей на открытом воздухе, в неотапливаемых помещениях и на высотных объектах.

Расшифровка обозначения и совместимость

Маркировка 2РТ48П2НГ9-А несет информацию о конструкции и типе исполнения. Разобрать ее можно следующим образом:

1. 2РТ — тип соединителя, низкочастотный цилиндрический.
2. 48 — условный размер корпуса.
3. П — прямой патрубок.
4. 2 — количество контактов.
5. Н — гайка для неэкранированного кабеля.
6. Г — вариант исполнения гайки.
7. 9 — диаметр контактов в миллиметрах.
8. А — модификация изделия.

Сочленение у розетки резьбовое, поляризация одношпоночная. Изделие взаимосовместимо с сериями ШР и 2РТ-А, что упрощает замену и комплектование аппаратуры, где уже применяются соединители этих серий.

Область применения

Благодаря сочетанию высокого тока на контакт, широкого температурного диапазона и стойкости к вибрации и ударам розетка 2РТ48П2НГ9-А востребована в силовых и контрольных цепях промышленного и специального оборудования. Типичные сценарии — подключение кабелей питания и сигнальных линий в приборах, шкафах и пультах, эксплуатируемых в условиях повышенных механических нагрузок и перепадов температур.

Негерметичное исполнение означает, что при монтаже следует учитывать отсутствие защиты от прямого воздействия воды и агрессивных сред; в остальном изделие рассчитано на длительную работу с сохранением заявленных электрических параметров.
