Назначение

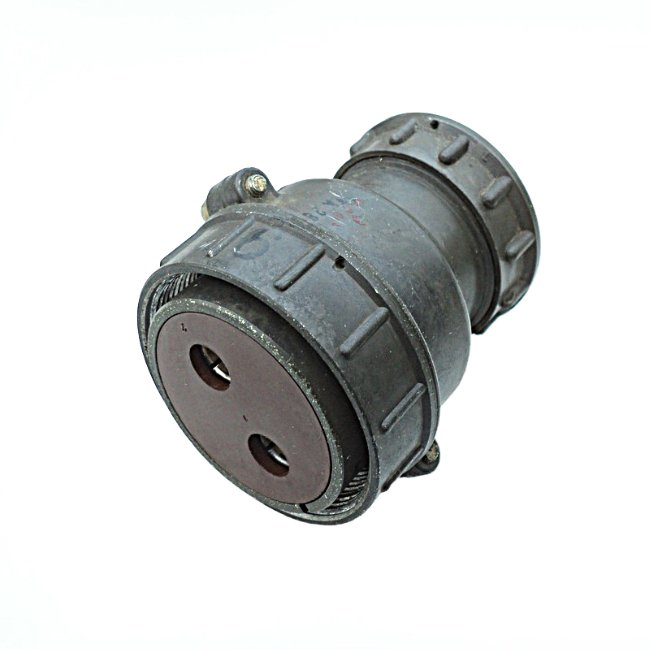

2РТ48П2ЭШ9-А — низкочастотный цилиндрический соединитель серии 2РТ-А. Он предназначен для работы в электрических цепях постоянного и переменного тока в приборах и аппаратуре радио- и электротехнического назначения. Применяется как приборная часть, монтируемая на панели или блоке. Обеспечивает электрическое соединение и разъединение цепей при эксплуатации в агрессивных или климатически сложных условиях.

Соединитель относится к негерметичным низкочастотным цилиндрическим разъёмам климатического исполнения УХЛ. Может использоваться в составе бортовой аппаратуры, где требуются повышенная токовая нагрузка, стойкость к вибрации и механическим ударам.

Расшифровка обозначения

• 2РТ — тип соединителя: низкочастотный цилиндрический, негерметичный, климатическое исполнение УХЛ.
• 48 — условный размер корпуса, определяющий габариты и посадочное место.
• П — конструктивное исполнение: приборная часть без патрубка, монтируется на панель или блок.
• 2 — количество рабочих контактов.
• Э — контактная система и схема соединения; тип «штырь» (вилка) или «розетка» определяется схемой Э определённой серии.
• Ш9 — тип ключа и контактного узла; диаметр контактных элементов составляет 9 мм, предусмотрены определённый шаг и форма.
• А — модификация, вариант конструкции или исполнения согласно техническим условиям завода-изготовителя.

Подтверждённые технические особенности

Для соединителей типа 2РТ48 с двумя контактами диаметром 9 мм в предоставленных данных указаны следующие параметры. Максимальный ток на один контакт — до 200 А, суммарный ток по разъёму — до 400 А. Напряжение в цепи — до примерно 700–850 В переменного или постоянного тока. Сопротивление контакта — не более 0,15 мОм для контакта диаметром 9 мм.

Разъём рассчитан на работу при температуре от −60 °C до +60…+100 °C в зависимости от конкретной модификации. Он выдерживает вибрацию и механические удары, а также пониженное атмосферное давление. Эти свойства позволяют применять его в бортовой авиационной, наземной и морской технике.

Контактная система и схема соединения обозначены буквой Э. Исполнение П указывает на приборный монтаж без патрубка. Исполнение Ш9 задаёт диаметр контактных элементов 9 мм, а также тип ключа и контактного узла.

Применение

Соединитель 2РТ48П2ЭШ9-А применяется в радио- и электротехнической аппаратуре, приборах и блоках, где требуется передача значительного тока при повышенных требованиях к надёжности. Он может использоваться в цепях постоянного и переменного тока, в том числе в бортовых системах.

• Приборная часть для монтажа на панель или блок.
• Работа в агрессивных и климатически сложных условиях.
• Эксплуатация при низких и повышенных температурах в указанном диапазоне.
• Стойкость к вибрации, механическим ударам и пониженному атмосферному давлению.
• Применение в авиационной, наземной и морской технике.

Перед установкой следует учитывать, что конкретные предельные параметры могут зависеть от модификации и условий эксплуатации. Для точного подбора ответной части необходимо руководствоваться схемой Э и техническими условиями завода-изготовителя.
