Назначение изделия

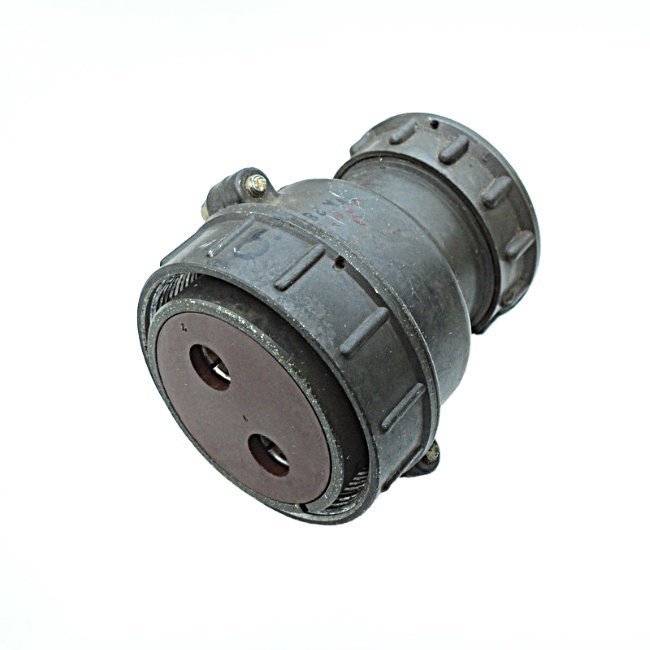

2РТ48П2ЭШ9-А «5» — кабельная вилка цилиндрического разъёма серии 2РТ (2РТ-А), предназначенная для надёжного электрического соединения в промышленных и специальных электротехнических системах. Изделие применяется там, где требуется передача мощных сигналов или энергии между блоками аппаратуры, щитами и кабельными линиями. Вилка устанавливается на оконечности кабеля и образует разъёмное соединение с ответной частью — розеткой.

Конструкция и особенности

Вилка выполнена в негерметичном исполнении, с прямым патрубком под кабель. Маркировка содержит индекс «9», что указывает на девять контактов в составе соединителя. Контакты рассчитаны на высокие токовые нагрузки и изготавливаются из серебра или с серебряным покрытием, что обеспечивает низкое переходное сопротивление и долговечность при частых сочленениях.

Изделие относится к климатическому исполнению УХЛ, то есть предназначено для эксплуатации в условиях умеренного и холодного климата. Конструкция соответствует требованиям ГОСТ или технических условий (например, ГЕ0.364.118ТУ).

Основные технические характеристики

• Максимальная токовая нагрузка на одиночный контакт — до 200 А при диаметре контакта 9 миллиметров.
• Суммарная токовая нагрузка на разъём — до 400 А.
• Тип соединителя — негерметичный, климатическое исполнение УХЛ.
• Материал контактов — серебро или серебряное покрытие.
• Число контактов — девять.
• Стойкость к вибрации — диапазон от 1 до 1000 герц при ускорении до 100 метров на секунду в квадрате.
• Стойкость к одиночным ударам — до 10000 метров на секунду в квадрате.

Области применения

Благодаря способности коммутировать большие токи и устойчивости к механическим воздействиям вилка 2РТ48П2ЭШ9-А «5» востребована в авиации, судостроении, энергетике и тяжёлом машиностроении. Она используется в составе силовых и сигнальных цепей, в приборных и кабельных сборках, там, где предъявляются повышенные требования к надёжности соединения и стойкости к вибрации и ударам.

Сопряжение и приёмка

Для полной сборки разъёма вилка обычно комплектуется ответной частью — розеткой 2РТ48У2НШ9-А или аналогичной из той же серии. Совместимость по типу и числу контактов обеспечивает корректное сочленение и стабильную работу соединения.

Изделие поставляется с приёмкой «5», что подтверждает его соответствие установленным требованиям качества и пригодность для применения в ответственных системах. Перед монтажом рекомендуется проверить целостность корпуса, состояние контактов и отсутствие загрязнений, а сочленение выполнять в соответствии с инструкцией по эксплуатации разъёмов серии 2РТ.
