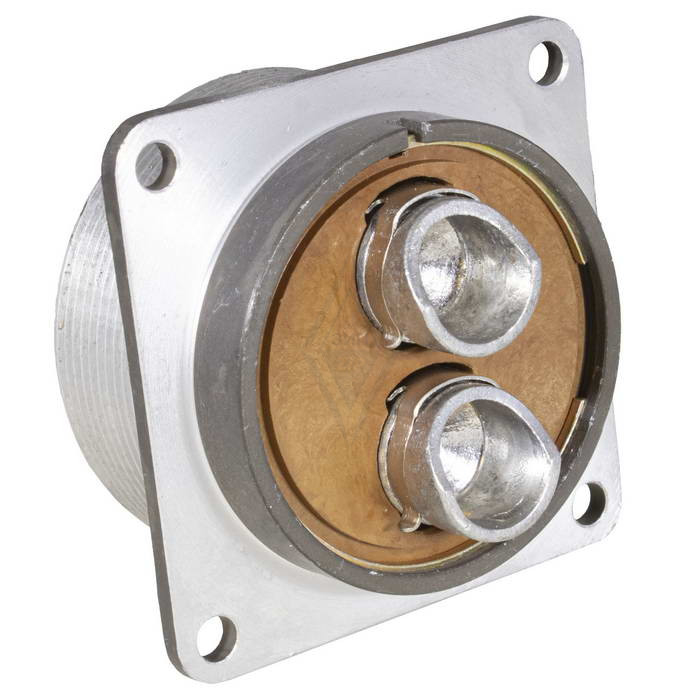

2РТ48П2ЭГ9-А

Цена:

1250 ₽

Технические характеристики

2РТ48П2ЭГ9-А — это низкочастотный цилиндрический электрический разъём (вилка кабельная) из серии 2РТ, предназначенный для соединения в электро- и радиоаппаратуре.

Разъём имеет условный размер корпуса 48 и конструктивное исполнение кабельной части с прямым патрубком (П2). Он состоит из 2 контактов диаметром 9 мм, выполненных обычно из материалов с серебряным или никелевым покрытием для обеспечения низкого сопротивления (не более 0,15 мОм).

Максимальная токовая нагрузка на контакт — до 200 А, общая — до 400 А.
Рабочая температура: от -60 до +100 °C, с возможностью кратковременного нагрева до +180 °C.
Климатическое исполнение: УХЛ (умеренный и холодный климат), негерметичный, теплостойкий.
Сопротивление изоляции: не менее 1000–5000 МОм.

Выдерживает синусоидальную вибрацию до 10000 Гц с ускорением 100 м/с², механические удары до 10000 м/с², а также пониженное давление до 1,3·10⁻⁴ Па. Срок службы: минимум 1000 часов наработки, 500 циклов соединений-расединений.

Широко используется в различных электро-, радио- и контрольно-измерительных приборах для монтажа с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока.

Описание

2РТ48П2ЭГ9-А

2РТ48П2ЭГ9-А: кабельный соединитель для силовых электрических цепей

2РТ48П2ЭГ9-А — кабельная вилка из серии электрических соединителей 2РТ, рассчитанная на формирование надежных разъемных соединений в силовых, измерительных, радиоэлектронных и промышленно-управляющих системах. Исполнение востребовано там, где необходимо передавать значительный ток через компактный разъем, обеспечивая стабильность контакта при вибрации, механических воздействиях и изменении температуры.

Соединитель применяется с экранированными и неэкранированными кабелями в цепях постоянного и переменного тока. Для серии 2РТ48 указывается возможность работы при напряжении до 850 В амплитудного значения и частоте переменного тока до 3 МГц.

Конструкция и назначение

Маркировка 2РТ48П2ЭГ9-А относится к соединителям типа 2РТ с условным размером корпуса 48 и контактной группой из двух контактов диаметром 9 мм. Такая конфигурация ориентирована на силовые подключения, в которых особенно важны низкое переходное сопротивление и способность выдерживать высокую токовую нагрузку.

Кабельная вилка 2РТ48П2ЭГ9-А используется для разъемного подключения кабеля к ответной приборной или блочной части. Благодаря этому обслуживание, диагностика, замена оборудования и монтаж кабельных линий могут выполняться без постоянного соединения проводников.

Основные характеристики

Параметр	Значение для 2РТ48
Количество контактов	2
Диаметр контакта	9 мм
Допустимый ток на один контакт	до 200 А
Суммарная токовая нагрузка	до 400 А
Напряжение цепи	до 850 В, амплитудное значение
Сопротивление контакта	не более 0,15 мОм
Сопротивление изоляции	не менее 5000 МОм в нормальных условиях
Число сочленений и расчленений	500
Минимальная наработка	1000 часов
Рабочий температурный диапазон	от −60 °C до +60 °C
Исполнение	негерметичное, климатическое УХЛ

Контактные элементы могут иметь серебряное или никелевое покрытие. Низкое сопротивление контакта способствует уменьшению потерь энергии и нагрева в силовой цепи, что принципиально при передаче тока до 200 А через отдельный контакт.

Где применяется 2РТ48П2ЭГ9-А

Соединитель 2РТ48П2ЭГ9-А может использоваться в оборудовании, где необходимы мощные разъемные кабельные соединения:

в системах электропитания промышленного оборудования;
в контрольно-измерительных комплексах;
в радиоэлектронной аппаратуре;
в силовых шкафах, распределительных устройствах и испытательных стендах;
в транспортной, энергетической и специальной технике;
в кабельных линиях с повышенными требованиями к механической прочности соединения.

Серия 2РТ рассчитана на эксплуатацию в условиях вибрации и ударных нагрузок. Для соединителей данного типа приводятся показатели вибростойкости в диапазоне 1–5000 Гц, а также устойчивость к одиночным и многократным механическим ударам.

Что учитывать при монтаже

При подборе и установке 2РТ48П2ЭГ9-А важно проверить соответствие ответной части, контактной схемы и диаметра присоединяемого кабеля. Необходимо обеспечить качественную разделку жил, надежное закрепление контактов и отсутствие загрязнений на контактных поверхностях.

Поскольку исполнение является негерметичным, при наружном размещении разъема требуется предусмотреть защиту от прямого попадания пыли и влаги. Такой подход помогает сохранить сопротивление изоляции, снизить риск коррозии и обеспечить длительную стабильность электрического соединения.

2РТ48П2ЭГ9-А представляет собой практичное решение для двухконтактных силовых цепей: конструкция сочетает высокую допустимую токовую нагрузку, устойчивость к внешним воздействиям и удобство разъемного монтажа.
