Общее описание

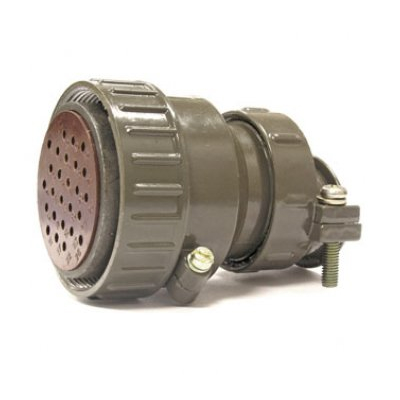

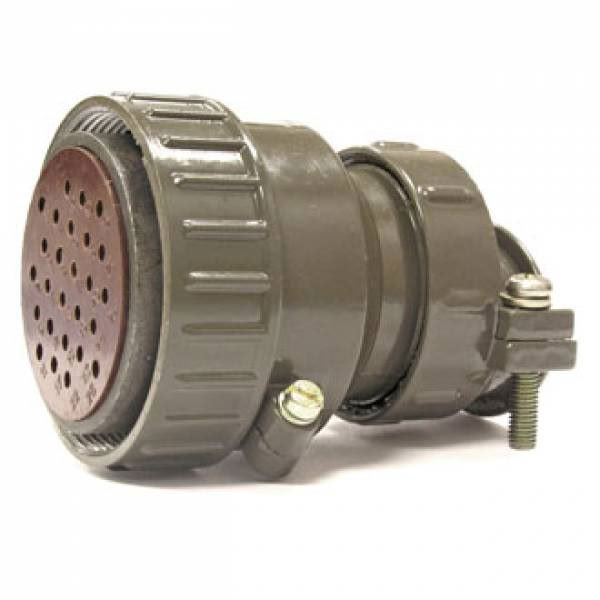

2РТ48П26НШ2-А — это кабельная розетка низкочастотного цилиндрического соединителя серии 2РТ. Она предназначена для надежного подключения электрических цепей в различных приборах. Розетка является ответной частью соединителя и обеспечивает электрическое соединение с вилками соответствующей серии. Конструкция относится к низкочастотным цилиндрическим соединителям, которые применяются для подключения электрических цепей.

Расшифровка обозначения

Обозначение 2РТ48П26НШ2-А расшифровывается следующим образом:

• 2РТ — тип соединителя;
• 48 — условный размер корпуса;
• П — приборная часть с прямым патрубком;
• 26 — количество контактов;
• Н — гайка для неэкранированного кабеля;
• Ш — розетка;
• 2 — комбинация 26 контактов диаметром 1,5 мм;
• А — материал изолятора.

Технические характеристики

Соединитель имеет 26 контактов диаметром 1,5 мм. Сопротивление каждого контакта составляет не более 2,5 мОм, а максимальная токовая нагрузка на контакт — 10 А. Общая максимальная токовая нагрузка достигает 234 А. Соединитель рассчитан на амплитудное напряжение 850 В. Сопротивление изоляции — не менее 5000 МОм. Рабочий диапазон температур — от минус 60 °C до плюс 60 °C. Соединитель выдерживает вибрацию с ускорением до 30 g и удары с ускорением до 500 g.

Условия эксплуатации

По типу исполнения соединитель является негерметичным. Климатическое исполнение — УХЛ. Материал контактов — серебро или никель. Ресурс соединителя составляет до 500 циклов сочленений, а минимальная наработка — 1000 часов. Он подходит для эксплуатации при пониженном давлении до 1,3×10⁻⁴ Па.

Применение и совместимость

Розетка 2РТ48П26НШ2-А используется в электро- и радиооборудовании, а также в контрольно-измерительных приборах для цепей постоянного и переменного тока. Она совместима с вилками серии 2РТ, включая приборные и кабельные варианты. Благодаря своим характеристикам, соединитель может применяться в системах, где требуется надежное соединение с большим числом контактов и устойчивость к механическим воздействиям.
