Назначение и область применения

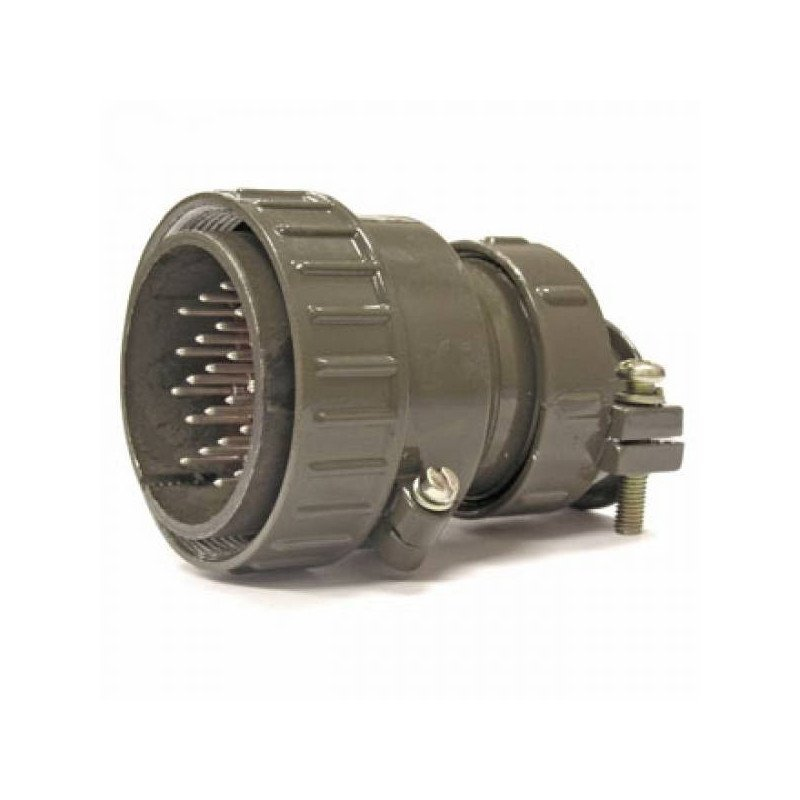

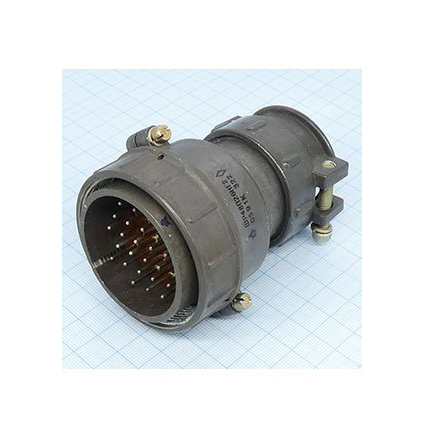

2РТ48П26НГ2-АН — это кабельная вилка из серии цилиндрических низкочастотных разъёмов 2РТ48, рассчитанная на 26 контактов и работу с неэкранированным кабелем. Разъём предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Изделие применяется в радиоаппаратуре, контрольно-измерительных приборах и промышленной электронике для разъёмного соединения жгутов и блоков. Артикул товара — 4794. Категория — 2РТ48. Производитель в представленных данных не указан.

Расшифровка обозначения

Обозначение 2РТ48П26НГ2-АН построено по принятой для этой серии схеме. Ниже приведены подтверждённые элементы расшифровки.

• 2РТ — тип разъёма, цилиндрический низкочастотный.
• 48 — условный размер корпуса, диаметр или габарит серии.
• П — кабельная часть с прямым патрубком, то есть прямая кабельная вилка.
• 26 — количество контактов.
• Н — гайка под неэкранированный кабель.
• Г2 — вариант конструкции и климатического исполнения: для умеренного и холодного климата, негерметичный.
• АН — обычно указывает исполнение или вариант по техническим условиям и возможные доработки под конкретного заказчика, например покрытие, упаковку или вариант маркировки.

Электрические характеристики

Для разъёмов серии 2РТ48 максимальное рабочее напряжение цепи составляет до 700 В, амплитудное значение — до 850 В. Количество контактов в данной модели — 26 штук, диаметр контакта — 1,5 мм.

Сопротивление одного контакта — не более 2,5 мОм для диаметра 1,5 мм. Допустимый ток на один контакт — до 10 А. Суммарная токовая нагрузка на разъём — до 234 А.

Механические и климатические параметры

Разъём относится к негерметичному типу и имеет климатическое исполнение УХЛ, то есть рассчитан на работу при пониженных и умеренных температурах. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Диапазон рабочих температур для серии 2РТ48 составляет от минус 60 до плюс 60 градусов Цельсия. По некоторым техническим условиям допускается работа до плюс 100 градусов Цельсия, однако в таблице для 2РТ48 конкретно указан верхний предел плюс 60 градусов Цельсия.

Виброустойчивость: синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, что соответствует примерно 30 g. Ударная прочность: одиночный удар до 5000 метров на секунду в квадрате, что соответствует примерно 500 g, многократный удар — до 350 метров на секунду в квадрате, что соответствует примерно 35 g.

Работоспособность сохраняется при пониженном давлении до порядка 1,3·10⁻⁴ Па. Минимальная наработка — не менее 1000 часов. Число сочленений-расчленений — не менее 500 циклов.

Применение и особенности подключения

Благодаря 26 контактам и допустимому току до 10 А на контакт вилка может использоваться для коммутации многожильных жгутов и блоков в составе радиоаппаратуры, контрольно-измерительных приборов и промышленной электроники. Конструкция рассчитана на неэкранированный кабель, а наличие гайки в обозначении указывает на соответствующий вариант крепления кабеля.

Разъём работает в цепях постоянного и переменного тока с частотой до 3 МГц. Применение ограничено условиями, указанными для серии 2РТ48: негерметичное исполнение, климатическое исполнение УХЛ, рабочие температуры от минус 60 до плюс 60 градусов Цельсия, вибрационные и ударные нагрузки в пределах подтверждённых значений.

Для подбора ответной части и проверки совместимости следует ориентироваться на серию 2РТ48, количество контактов 26, диаметр контакта 1,5 мм и тип кабельной вилки с прямым патрубком. Дополнительные сведения о покрытии, упаковке и маркировке могут определяться вариантом АН по техническим условиям.
