Назначение и область применения

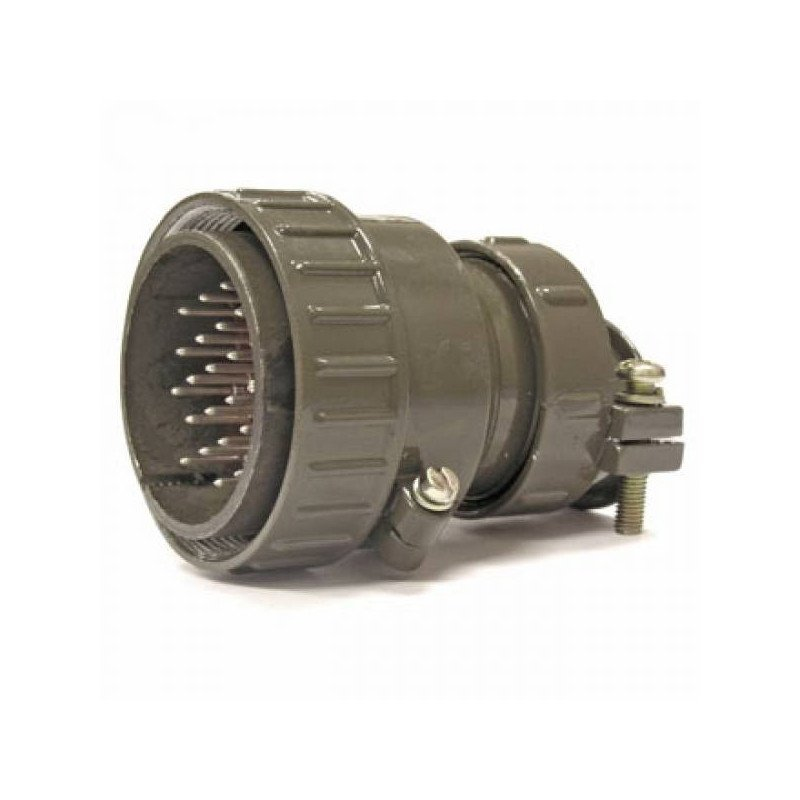

Вилка кабельная 2РТ48П26НГ2-А относится к серии электрических соединителей типа 2РТ48 и предназначена для организации надёжного разъёмного соединения в электрических цепях постоянного и переменного тока. Устройство рассчитано на работу с сигналами частотой до 3 МГц при амплитудном значении напряжения до 850 В. Соединитель применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем, где требуется стабильное контактирование при значительных механических и климатических нагрузках.

Конструктивное исполнение с прямым патрубком и гайкой для неэкранированного кабеля обеспечивает удобный монтаж и фиксацию кабельного ввода без дополнительных переходных элементов. Разъём ориентирован на применение в условиях, где предъявляются повышенные требования к виброустойчивости, ударопрочности и сохранению электрических параметров в широком диапазоне внешних воздействий.

Технические характеристики

Соединитель имеет негерметичное исполнение и относится к климатическому исполнению УХЛ. Количество контактов — 26, диаметр каждого контакта составляет 1,5 мм. Контактная группа выполнена с вилочным типом контактов, покрытие контактов — никель. Материал изолятора соответствует обозначению А в маркировке изделия.

Электрические параметры соединителя обеспечивают стабильную передачу сигналов и питающих напряжений:

• сопротивление контакта — не более 2,5 мОм;
• токовая нагрузка на один контакт — до 10 А;
• суммарная токовая нагрузка — до 234 А;
• сопротивление изоляции — не менее 5000 МОм;
• рабочее напряжение — до 850 В амплитудного значения;
• диапазон рабочих частот — до 3 МГц.

Конструктивные особенности и расшифровка обозначения

Маркировка 2РТ48П26НГ2-А содержит полную информацию о конструктивном исполнении изделия. Каждый символ обозначает конкретный параметр соединителя, что упрощает подбор совместимых ответных частей и контроль соответствия при замене.

• 2РТ — тип соединителя;
• 48 — условный размер корпуса;
• П — приборная часть с прямым патрубком;
• 26 — количество контактов;
• Н — гайка патрубка для неэкранированного кабеля;
• Г — вилочный тип контактов;
• 2 — обозначение сочетания: 26 контактов диаметром 1,5 мм;
• А — материал изолятора;
• Н — покрытие контактов никелем.

Такая детализация позволяет точно идентифицировать изделие при заказе, складском учёте и комплектации аппаратуры.

Надёжность и условия эксплуатации

Соединитель рассчитан на длительную эксплуатацию в составе оборудования, подверженного механическим и климатическим воздействиям. Ресурс по числу циклов сочленения-расчленения составляет 500 операций, минимальная наработка — не менее 1000 часов.

Изделие сохраняет работоспособность при следующих внешних воздействиях:

• вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с²;
• многократные ударные воздействия с ускорением до 350 м/с²;
• однократные ударные воздействия с ускорением до 5000 м/с²;
• температура окружающей среды от минус 60 °C до плюс 60 °C;
• пониженное атмосферное давление до 1,3×10⁻⁴ Па.

Сочетание указанных характеристик делает 2РТ48П26НГ2-А пригодным для использования в бортовой аппаратуре, передвижных комплексах и стационарных системах, эксплуатируемых в сложных условиях.

Монтаж и совместимость

Кабельная вилка с прямым патрубком и накидной гайкой предназначена для присоединения неэкранированного кабеля. Монтаж выполняется путём пайки или обжима проводников к контактным элементам с последующей фиксацией кабеля гайкой патрубка. Ответная часть подбирается среди розеток серии 2РТ48 с соответствующим сочетанием контактов и типом корпуса.
