Назначение соединителя

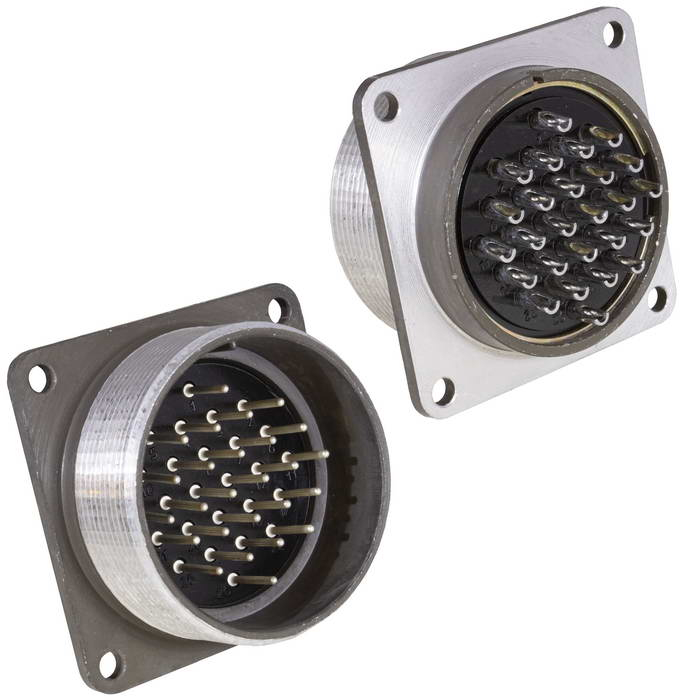

2РТ48П26ЭШ2-А (ШР48П26ЭШ2) — это цилиндрический низкочастотный электрический соединитель серии ШР, предназначенный для надёжного соединения электрических цепей в различных устройствах. Изделие относится к категории 2РТ48 и применяется там, где требуется стабильная коммутация при повышенных требованиях к механической прочности и стойкости к внешним воздействиям.

Соединитель выпускается в вариантах исполнения, среди которых розетка кабельная (2РТ48П26ЭШ2-А) и вилка — приборная или кабельная. Такое сочетание позволяет собирать как кабельные, так и приборные части разъёма и использовать их совместно в одной системе.

Изделие подходит для работы с экранированными и неэкранированными кабелями в цепях постоянного и переменного тока, что делает его универсальным решением для монтажа электрических соединений разного назначения.

Подтверждённые особенности и характеристики

Ниже перечислены характеристики, указанные для данной модели. Иных сведений о材料, покрытиях и режимах эксплуатации, кроме приведённых, в описании товара не заявлено.

• Количество контактов — 26.
• Диаметр контактов — 1,5 мм.
• Рабочее напряжение — до 850 В.
• Максимальная токовая нагрузка на контакт — до 10–13 А в зависимости от условий.
• Сопротивление контакта — не более 5 мОм.
• Корпус герметичный, с уплотнениями для защиты от пыли и влаги, по ГОСТ 9.303.
• Диаметр корпуса — 48 мм, соединение резьбовое.
• Отделка корпуса — эмалированная или хромированная.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.

Перечисленные параметры определяют область применения соединителя: он рассчитан на работу в цепях с заметными токами и напряжениями и при этом сохраняет герметичность и стабильность переходного сопротивления.

Конструкция и монтаж

Разъём ШР48П26ЭШ2 монтируется пайкой или опрессовкой. Такой способ подключения обеспечивает надёжный электрический контакт и механическую прочность соединения проводников с контактами разъёма.

Корпус диаметром 48 мм имеет резьбовое соединение, что позволяет фиксировать ответные части и удерживать их в сочленённом положении при механических нагрузках. Герметичный корпус с уплотнениями защищает контактную группу от пыли и влаги, а покрытие корпуса — эмалированное или хромированное — защищает его от внешних воздействий.

Благодаря герметичности и широкому температурному диапазону, соединитель сохраняет работоспособность при вибрациях и перепадах температур, что подтверждается указанным диапазоном от минус 60 до плюс 100 градусов Цельсия.

Области применения

Соединитель применяется в промышленной электронике, измерительных приборах, системах управления и оборудовании, где требуется высокая надёжность при вибрациях и перепадах температур. Его используют для соединения электрических цепей постоянного и переменного тока, в том числе при работе с экранированными и неэкранированными кабелями.

Благодаря 26 контактам, рабочему напряжению до 850 В и токовой нагрузке до 10–13 А на контакт, разъём подходит для многожильных кабельных сборок и приборных соединений, где важно передавать несколько сигналов или цепей питания через один узел коммутации.

Резьбовое соединение корпуса и герметичные уплотнения делают изделие пригодным для оборудования, работающего в условиях пыли, влаги и механических воздействий, а температурный диапазон позволяет использовать его как в холодных, так и в нагретых зонах аппаратуры.

Краткое резюме

2РТ48П26ЭШ2-А (ШР48П26ЭШ2) — герметичный цилиндрический низкочастотный соединитель серии ШР с 26 контактами диаметром 1,5 мм, рабочим напряжением до 850 В и током до 10–13 А на контакт. Он монтируется пайкой или опрессовкой, имеет резьбовое соединение корпуса диаметром 48 мм и рассчитан на температуры от минус 60 до плюс 100 градусов Цельсия.

Указанные свойства определяют его применение в промышленной электронике, измерительных приборах, системах управления и оборудовании, эксплуатируемом при вибрациях и перепадах температур.
