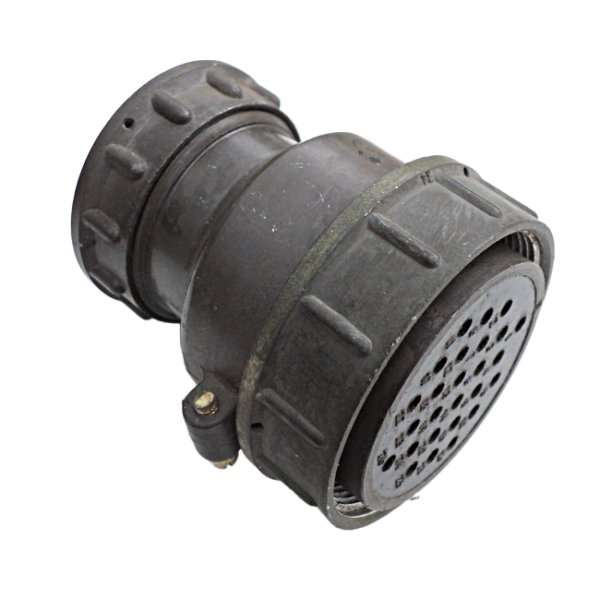

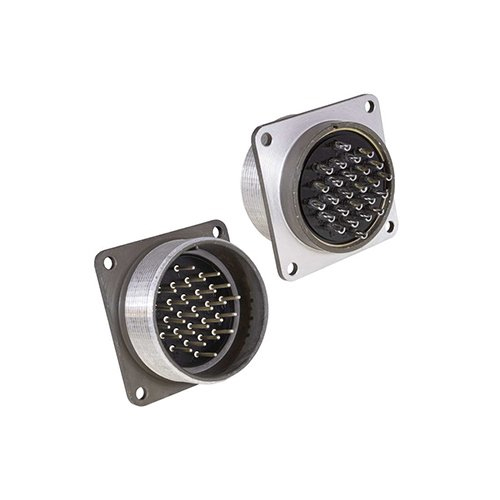

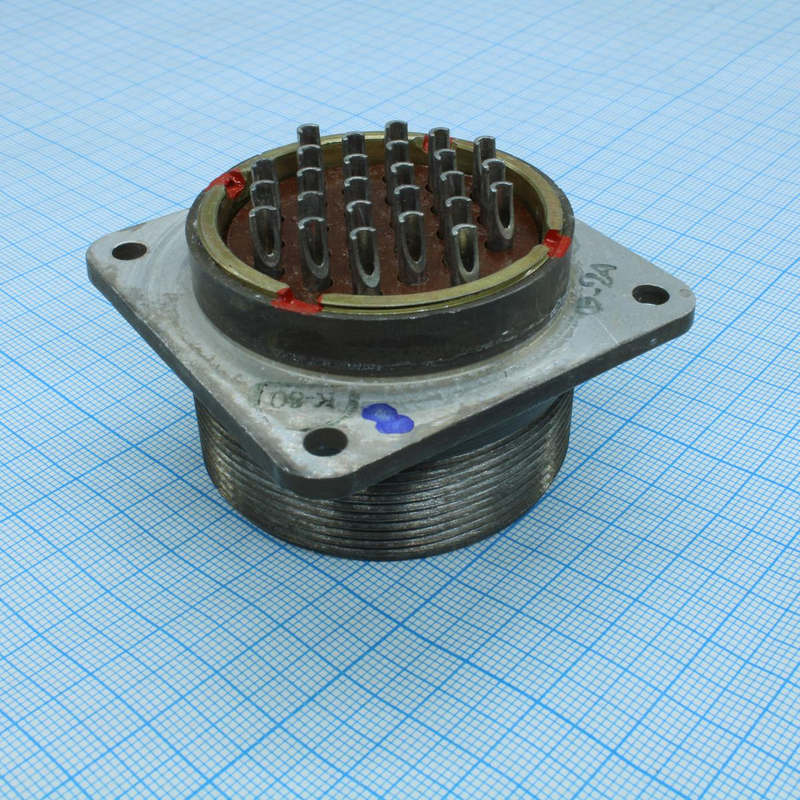

2РТ48П26ЭШ2-А — кабельная розетка для ответственных электрических соединений

Соединитель 2РТ48П26ЭШ2-А представляет собой низкочастотную цилиндрическую кабельную розетку серии 2РТ-А. Изделие применяется для разъёмного соединения цепей постоянного и переменного тока в составе электрооборудования, радиоаппаратуры, систем автоматики, измерительных комплексов и других технических устройств.

Конструкция разъёма рассчитана на эксплуатацию в условиях, где важны механическая стойкость, надёжная фиксация кабеля и стабильность электрического контакта. Резьбовое сочленение исключает случайное расстыковывание при вибрации и механических воздействиях, а исполнение для экранированного кабеля помогает сохранить электромагнитную совместимость подключаемых цепей.

Расшифровка обозначения

Маркировка 2РТ48П26ЭШ2-А содержит основные сведения о конструкции и исполнении соединителя:

Таким образом, 2РТ48П26ЭШ2-А — это кабельный разъём с прямым патрубком, рассчитанный на подключение экранированного кабеля и содержащий 26 контактов.

Особенности конструкции

Ключевая особенность модели — цилиндрический металлический корпус с резьбовой фиксацией в сочленённом положении. Такое решение особенно востребовано в оборудовании, работающем в условиях вибрации, периодических ударов и частых подключений.

К основным конструктивным характеристикам относятся:

• Кабельная розетка с прямым патрубком.

• 26 контактов номинальным диаметром 1,5 мм.

• Резьбовой способ соединения с ответной частью.

• Одношпоночная поляризация корпуса, предотвращающая неправильную стыковку.

• Подключение проводников к хвостовикам контактов пайкой.

• Конструкция для применения с экранированным кабелем.

• Контактные поверхности с покрытием из серебра или никеля, в зависимости от исполнения.

• Негерметичная конструкция, предназначенная для аппаратуры с соответствующей защитой от внешних факторов.

Технические параметры 2РТ48П26ЭШ2-А

Для разъёма данного типоразмера характерно применение 26 контактов диаметром 1,5 мм. Предельное переходное сопротивление одного такого контакта составляет до 2,5 мОм, а допустимая нагрузка на одиночный контакт может достигать 10 А. Суммарная токовая нагрузка зависит от схемы включения и тепловых условий; для исполнения с 26 контактами указывается значение до 234 А.

Серия 2РТ-А рассчитана на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц. Для семейства приводится максимальное рабочее напряжение до 700 В, при этом в документации для отдельных исполнений встречается амплитудное значение напряжения цепи до 850 В — конкретный предел следует подтверждать по техническим условиям именно на применяемую модификацию.

Важные показатели:

• Максимальная рабочая частота: до 3 МГц.

• Диаметр контактов: 1,5 мм.

• Количество контактов: 26.

• Сопротивление контакта: не более 2,5 мОм.

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Число циклов сочленения и расчленения: до 500.

• Минимальная наработка: от 1000 часов.

• Климатическое исполнение: УХЛ.

• Рабочий температурный диапазон для указанного исполнения: ориентировочно от −60 °C до +60 °C.

Области применения

Разъём 2РТ48П26ЭШ2-А используется в системах, где необходимо быстроразъёмное многоконтактное подключение кабельных жгутов с сохранением надёжности электрической цепи. Благодаря резьбовому соединению и возможности работы с экранированным кабелем он подходит для аппаратуры с повышенными требованиями к защите сигнальных линий от электромагнитных помех.

Типовые направления применения:

• Контрольно-измерительные приборы и испытательные стенды.

• Системы промышленной автоматики и управления.

• Электрораспределительные и коммутационные устройства.

• Радиоэлектронная аппаратура.

• Кабельные сборки и жгуты специального назначения.

• Узлы электрооборудования, работающие при вибрационных нагрузках.

• Оборудование внутреннего и наружного размещения при обеспечении требуемой защиты от влаги и пыли.

Соединители 2РТ-А состоят из вилки и розетки, причём конструктивные исполнения серии предусматривают кабельные и приборные варианты. Соединители 2РТ-А также указываются как взаимосочленяемые с некоторыми разъёмами типов ШР и 2РТТ при соблюдении соответствия исполнения и схемы контактов.

Что учитывать при подборе

При выборе 2РТ48П26ЭШ2-А необходимо проверить не только совпадение наименования, но и полную маркировку ответной части. Критичны условный размер корпуса, число и схема расположения контактов, поляризация, тип контактной части, исполнение патрубка и вариант гайки для экранированного кабеля.

Также важно учитывать, что это негерметичный соединитель. Если разъём устанавливается в зоне прямого воздействия воды, пыли, агрессивных сред или конденсата, конструкция изделия и место монтажа должны обеспечивать необходимую степень внешней защиты.

2РТ48П26ЭШ2-А — практичное решение для многоконтактного соединения экранированных кабелей в технически сложных системах, где требуются механическая прочность, устойчивость к вибрациям, резьбовая фиксация и понятная стандартизированная маркировка.
