Назначение изделия

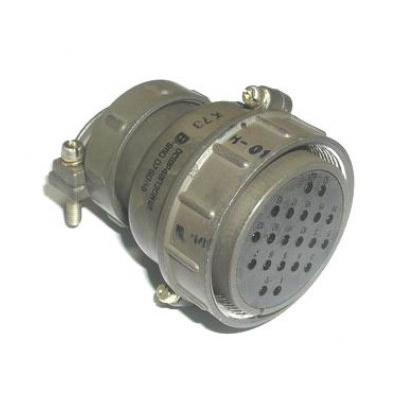

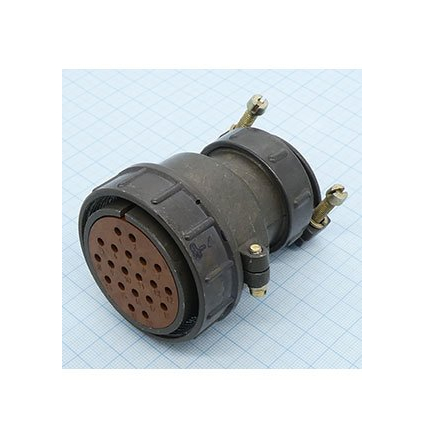

2РТ48П20НШ1-А — это кабельная розетка типа 2РТ, предназначенная для надежного электрического соединения в цепях постоянного и переменного тока. Изделие применяется там, где требуется передача сигналов и энергии при повышенных нагрузках и в условиях вибрации. Розетка относится к негерметичному исполнению и рассчитана на эксплуатацию в климатических зонах УХЛ.

Артикул изделия — 20494. Категория — 2РТ48. Производитель — Коннектор. Краткое описание из каталога: заводская упаковка. Год, указанный в характеристиках VirtueMart, — 2010.

Конструкция и маркировка

Обозначение типа разъема расшифровывается следующим образом: 2РТ — тип разъема, 48 — условный размер корпуса, П — прямой патрубок, 20 — количество контактов, Н — гайка для неэкранированного кабеля, Ш — розетка, 1 — сочетание контактов, А — модификация.

Соединитель имеет 20 контактов: 14 штук диаметром 1,5 мм и 6 штук диаметром 2,5 мм. Контакты выполнены из серебра или никеля. Розетка является негерметичной, то есть не предназначена для работы в условиях прямого воздействия влаги и требует защиты со стороны монтажа.

Подтверждённые технические характеристики

• Количество контактов: 20, из них 14 диаметром 1,5 мм и 6 диаметром 2,5 мм.
• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм.
• Рабочее напряжение: до 850 В.
• Максимальная токовая нагрузка на контакт: до 20–35 А в зависимости от диаметра.
• Общая токовая нагрузка на соединитель: до 290 А.
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
• Устойчивость к вибрации: диапазон 1–5000 Гц при ускорении до 30 g.
• Ресурс соединений-расчленений: до 500 циклов.
• Климатическое исполнение: УХЛ.
• Исполнение: негерметичное (nonghermetic).

Применение

Розетка используется в энергетике, автомобилестроении и телекоммуникациях для передачи сигналов и энергии. Основные сферы применения связаны с условиями, где важна устойчивость к вибрациям и механическим нагрузкам. Изделие подходит для цепей постоянного и переменного тока с рабочим напряжением до 850 В и суммарной токовой нагрузкой на соединитель до 290 А.

Благодаря сочетанию контактов двух диаметров обеспечивается гибкость при построении схем: более тонкие контакты применяются для сигнальных цепей, более толстые — для силовых. Низкое переходное сопротивление контактов способствует стабильной передаче тока с минимальными потерями, а высокое сопротивление изоляции — надежной развязке цепей.

Условия эксплуатации и комплектация

Изделие рассчитано на климатическое исполнение УХЛ и выдерживает вибрационные воздействия в широком диапазоне частот. Ресурс до 500 циклов соединения и расчленения определяет применимость розетки в разъемных соединениях, которые обслуживаются периодически, а не непрерывно.

Поставляется в заводской упаковке. Поскольку розетка негерметична, при монтаже следует предусматривать защиту контактной группы от влаги и загрязнений в соответствии с условиями конкретной эксплуатации.
