Назначение разъема 2РТ48П20НШ1-А

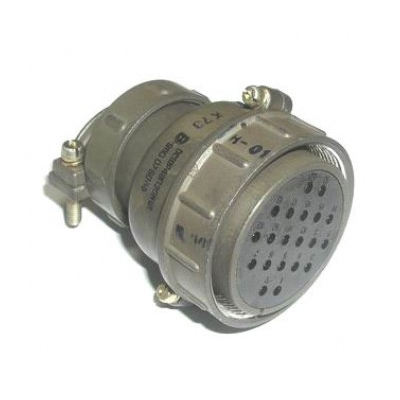

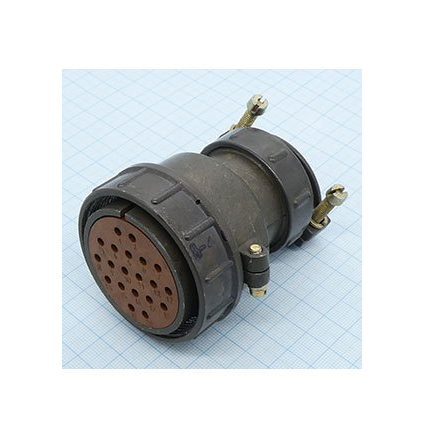

Розетка 2РТ48П20НШ1-А — многоконтактный кабельный разъем серии 2РТ (также известной как серия ШР). Изделие предназначено для соединения неэкранированных кабелей в электрических цепях постоянного и переменного тока. Розетка относится к классу кабельных соединителей, то есть монтируется на кабель и служит для быстрого сочленения и расчленения электрических линий без применения инструмента.

Артикул товара — 20493, категория — 2РТ48, производитель — Коннектор, год — 2010. Модификация Ш означает, что это именно розетка с контактами-гнездами, в отличие от вилки (Г) со штыревыми контактами. Такое исполнение обеспечивает безопасность и удобство эксплуатации: ответная часть с токоведущими штырями закрыта, а розеточная часть принимает их при сочленении.

Расшифровка обозначения и конструктивные особенности

Маркировка

• 2РТ — тип соединителя (серия ШР).
• 48 — условный размер корпуса разъема.
• П — конструктив с прямым патрубком (существует также исполнение У с угловым патрубком).
• 20 — количество контактов в разъеме.
• Н — негерметичное исполнение для неэкранированного кабеля (в отличие от Э — для экранированного).
• Ш — розетка (контакты-гнезда).
• 1 — вариант сочетания количества и диаметров контактов.

Контактная система

Всего в разъеме 20 контактов: 14 штук диаметром 1,5 миллиметра и 6 штук диаметром 2,5 миллиметра. Различные диаметры контактов позволяют коммутировать в одном соединителе как силовые, так и сигнальные цепи с разной токовой нагрузкой.

Контакты обычно выполнены с покрытием серебро/никель, что обеспечивает низкое контактное сопротивление и хорошую коррозионную стойкость. Сопротивление контакта составляет не более примерно 2,5 миллиома для контактов диаметром 1,5 миллиметра и не более примерно 1 миллиома для контактов диаметром 2,5 миллиметра.

Технические характеристики

• Максимальная токовая нагрузка на один контакт: до 10 ампер для контактов диаметром 1,5 миллиметра и до 25 ампер для контактов диаметром 2,5 миллиметра.
• Суммарная максимально допустимая токовая нагрузка на весь разъем — до 290 ампер.
• Амплитудное значение напряжения цепи — до 850 вольт переменного и постоянного тока.
• Исполнение негерметичное, климатическое исполнение УХЛ (условия умеренного и холодного климата).
• Минимальная наработка — порядка 1000 часов при повторяющихся включениях-отключениях.
• Количество сочленений-расчленений — до 500 циклов.

Условия эксплуатации и применение

Разъемы серии 2РТ устойчивы к вибрации и механическим нагрузкам, поэтому их применяют в промышленной автоматике, энергетике, транспорте и других областях с жесткими условиями эксплуатации. Розетка 2РТ48П20НШ1-А подходит для монтажа на неэкранированный кабель и работы в цепях постоянного и переменного тока с указанными параметрами нагрузки.

Благодаря комбинации контактов двух диаметров одно изделие решает задачу одновременной коммутации силовых и управляющих линий, что делает его удобным решением для силовых шкафов, распределительных устройств, пультов управления и бортовых систем. Для правильного подбора ответной части необходимо учитывать тип соединителя, размер корпуса, количество и диаметры контактов, а также исполнение по герметичности и типу кабеля.
