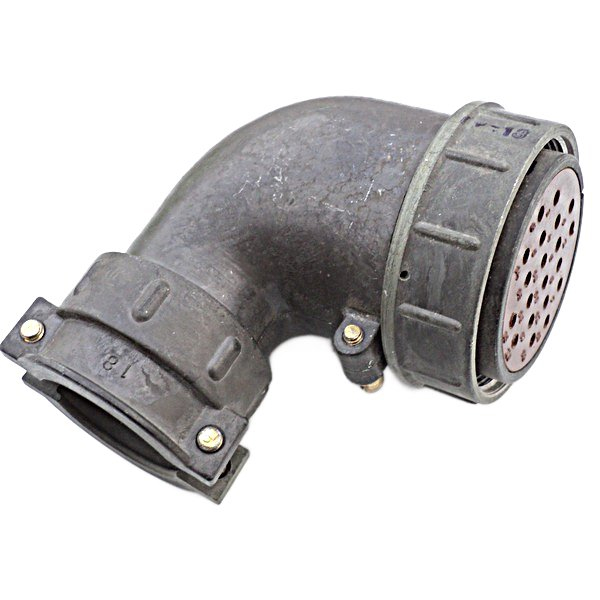

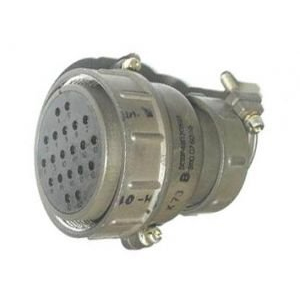

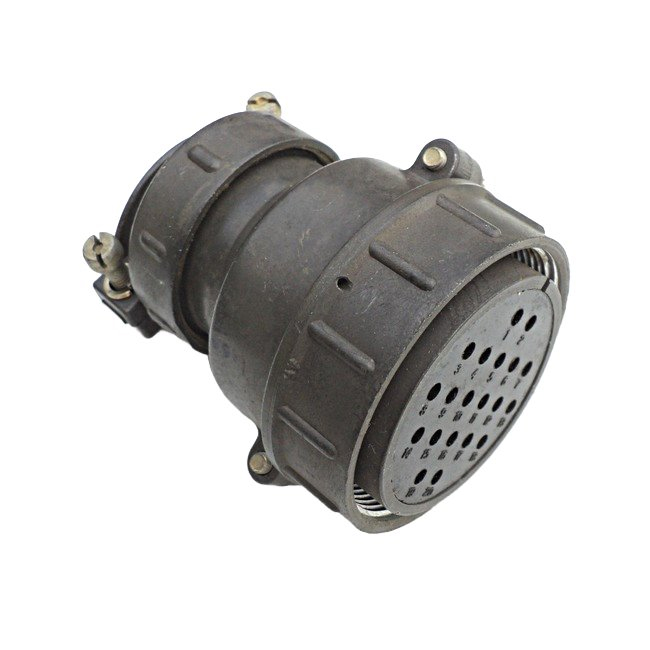

2РТ48П20НШ1-А представляет собой кабельную розетку типа «5» из серии цилиндрических соединителей 2РТ, предназначенную для надежного электрического соединения в различных электро- и радиоаппаратах.

Маркировка

Обозначение расшифровывается следующим образом: 2РТ — тип соединителя, 48 — условный размер корпуса, П — приборная часть с прямым патрубком, 20 — количество контактов, НШ — гайка патрубка для неэкранированного кабеля, 1 — вариант исполнения, А — модификация.

Технические характеристики

Розетка имеет 20 контактов: 14 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм. Сопротивление контакта не превышает 2,5 мОм (для Ø1,5 мм) и 1 мОм (для Ø2,5 мм), максимальная токовая нагрузка на контакт — 10 А и 25 А соответственно, общая нагрузка до 290 А.
Тип соединителя негерметичный, климатическое исполнение УХЛ, материал контактов — серебро или никель, сопротивление изоляции не менее 5000 МОм, рабочее напряжение до 850 В.
Выдерживает 500 сочленений-расчленений, наработку 1000 часов, вибрацию 1–5000 Гц с ускорением 30 g.

Применение

Такие розетки широко используются в электро-, радио- и контрольно-измерительных приборах для создания устойчивых к вибрации соединений.
