2РТ48П20НШ1-А: кабельная розетка для многоконтактных электрических соединений

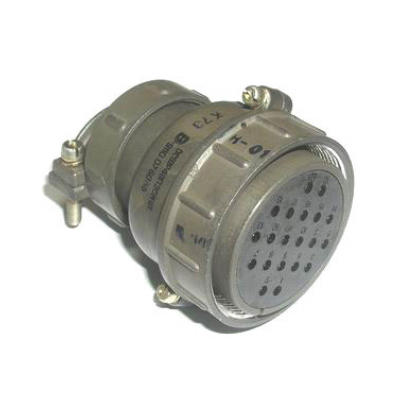

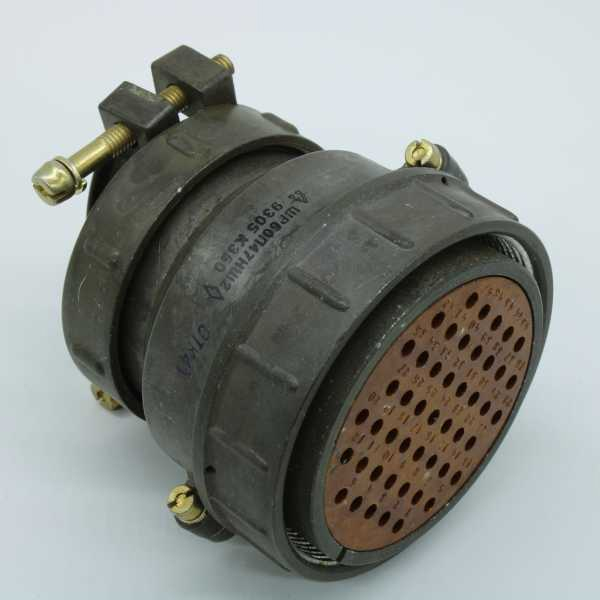

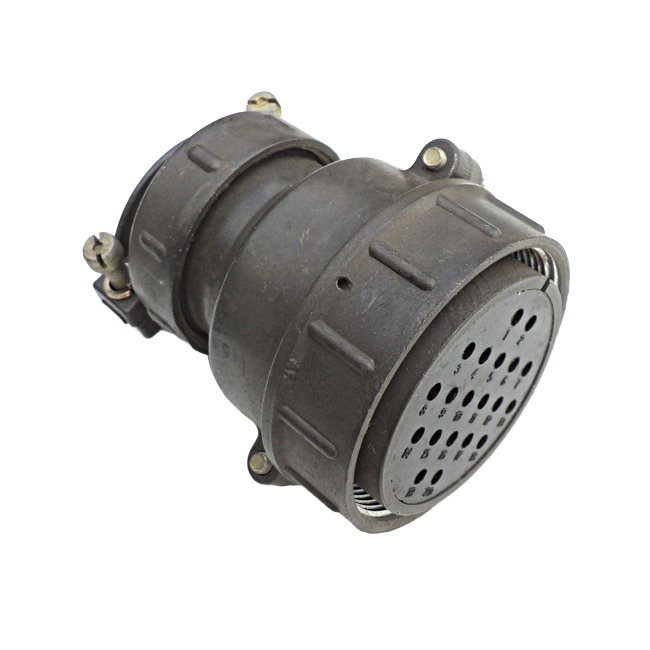

2РТ48П20НШ1-А — цилиндрический электрический соединитель, выполненный в виде кабельной розетки. Разъём предназначен для создания разъёмных соединений в цепях постоянного и переменного тока, где важны механическая прочность, устойчивость контакта и удобство обслуживания оборудования.

Изделие относится к серии 2РТ и применяется в аппаратуре промышленного, измерительного, радиотехнического и специального назначения. Конструкция рассчитана на подключение неэкранированного кабеля и формирование многоконтактного соединения с ответной частью соответствующего исполнения. Технические условия для изделия указываются как ГЕ0.364.118 ТУ.

Расшифровка обозначения

Маркировка 2РТ48П20НШ1-А отражает основные конструктивные параметры соединителя:

Исполнение «Ш» означает, что 2РТ48П20НШ1-А является именно розеткой , то есть содержит гнездовые контакты. В паре с ней должна использоваться ответная вилка той же серии, с совпадающими размером корпуса, контактной схемой и механическим исполнением.

Контактная группа и электрические параметры

Соединитель имеет 20 контактов двух типоразмеров:

• 14 контактов диаметром 1,5 мм

• 6 контактов диаметром 2,5 мм

Такое сочетание удобно для систем, в которых необходимо одновременно передавать управляющие, сигнальные и силовые цепи через один разъём. Контакты малого диаметра подходят для цепей управления и сигнализации, а более крупные — для линий с повышенной токовой нагрузкой.

Для исполнения с контактной схемой «1» приводятся следующие параметры:

Указанные характеристики подтверждают возможность применения 2РТ48П20НШ1-А в оборудовании с комбинированными электрическими цепями, где требуется низкое переходное сопротивление и стабильность контакта.

Конструкция и особенности применения

Розетка 2РТ48П20НШ1-А выполнена в кабельном исполнении с прямым патрубком. Буква «Н» в маркировке указывает на вариант, рассчитанный на ввод неэкранированного кабеля . При подборе необходимо учитывать наружный диаметр кабеля, способ его фиксации в патрубке, сечение проводников и распределение токовых нагрузок по контактам.

Основные конструктивные преимущества разъёма:

• цилиндрическая форма корпуса, удобная для надёжного сочленения;

• разнотипные контакты в одной контактной группе;

• возможность разделить сигнальные и силовые линии;

• применение в стационарном и кабельном оборудовании;

• механическая стойкость к вибрации и ударным воздействиям;

• пригодность для работы в широком диапазоне внешних условий.

Для соединителей 2РТ48 указываются вибрационная стойкость в диапазоне 1–5000 Гц, способность выдерживать синусоидальную вибрацию с ускорением до 300 м/с², а также работоспособность при температурах от −60 до +60 °C.

Где применяется 2РТ48П20НШ1-А

Кабельная розетка 2РТ48П20НШ1-А может использоваться в составе следующих систем:

• шкафы управления и автоматики;

• испытательные стенды и контрольно-измерительные комплексы;

• промышленное электротехническое оборудование;

• радиоэлектронные устройства;

• системы передачи сигналов, питания и управляющих команд;

• оборудование, требующее периодического отключения и подключения кабельных сборок;

• специализированная техника с повышенными требованиями к надёжности соединений.

Например, 14 малотоковых контактов могут использоваться для дискретных сигналов, датчиков или цепей управления, а 6 контактов увеличенного диаметра — для питания исполнительных механизмов, нагревателей, электромагнитных устройств либо других нагрузок. При этом распределение тока следует выполнять с учётом допустимого значения для каждого контакта, суммарной нагрузки и теплового режима кабельной сборки.

Что важно проверить при подборе

Перед включением 2РТ48П20НШ1-А в проект рекомендуется сверить:

• соответствие ответной части по серии, размеру корпуса и контактной схеме;

• расположение контактов и назначение каждого вывода;

• вид контактов: розетка должна сопрягаться с ответной вилкой;

• необходимость экранирования кабеля — исполнение «Н» рассчитано на неэкранированный кабель;

• допустимый ток для контактов диаметром 1,5 и 2,5 мм;

• напряжение электрической цепи;

• сечение проводов и качество обжима либо пайки;

• условия эксплуатации по температуре, вибрации, влажности и загрязнённости;

• наличие механической разгрузки кабеля после монтажа.

Правильно подобранный и смонтированный разъём 2РТ48П20НШ1-А обеспечивает компактное многоконтактное подключение, упрощает техническое обслуживание и позволяет организовать надёжную передачу питания и сигналов в одном кабельном интерфейсе.
