Назначение и область применения

2РТ48П20НГ1-А — кабельная вилка из серии соединителей 2РТ, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре как универсальный разъём общего назначения. Артикул — 4785. Категория — 2РТ48. Производитель в предоставленных данных не указан.

Соединитель относится к негерметичным изделиям климатического исполнения УХЛ. Он может применяться в составе кабельных сборок и приборных соединений, где требуется передача электрических сигналов и питающих цепей. Благодаря универсальному назначению вилка используется в различных устройствах радиоэлектроники и радиотехники.

Расшифровка обозначения и конструктивные особенности

Обозначение 2РТ48П20НГ1-А расшифровывается следующим образом:

• 2РТ — серия соединителей;
• 48 — условный размер корпуса;
• П — приборная часть с прямым патрубком;
• 20 — количество контактов;
• Н — гайка патрубка для неэкранированного кабеля;
• 1-А — конкретное исполнение.

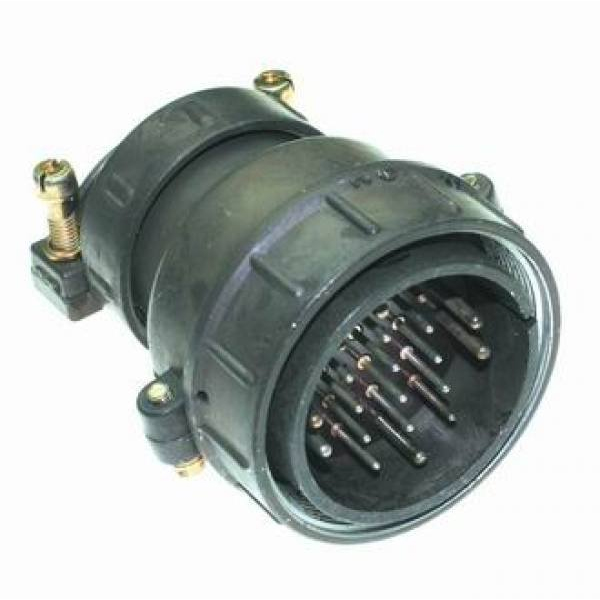

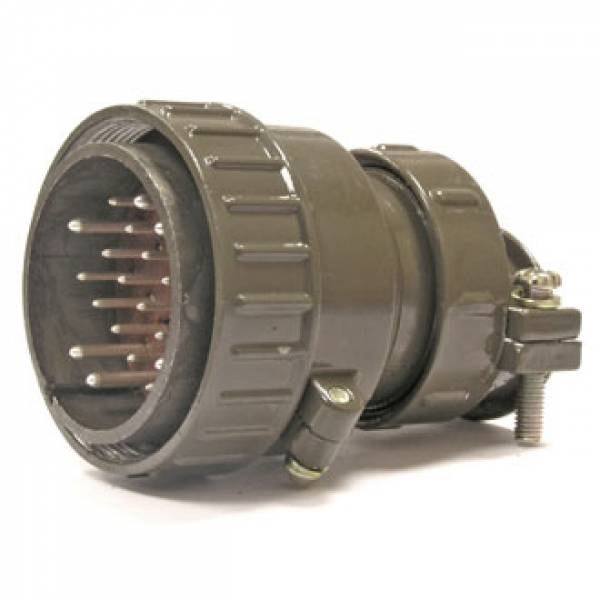

Таким образом, это негерметичная кабельная вилка с условным размером корпуса 48, приборной частью с прямым патрубком, 20 контактами и гайкой патрубка для неэкранированного кабеля. Исполнение 1-А указывает на конкретный вариант конструкции. Внешний вид соответствует типичной конструкции разъёмов серии 2РТ48.

Технические характеристики

Электрические параметры

• Общее число контактов — 20.
• 14 контактов диаметром 1,5 мм.
• 6 контактов диаметром 2,5 мм.
• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм; не более 1 мОм для контактов диаметром 2,5 мм.
• Максимальная токовая нагрузка: 10 А на контакт диаметром 1,5 мм; 25 А на контакт диаметром 2,5 мм; общая до 290 А.
• Амплитудное напряжение цепи — до 850 В.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Надёжность и условия эксплуатации

• Количество сочленений-расчленений — 500.
• Минимальная наработка — 1000 часов.
• Синусоидальная вибрация — 1–5000 Гц с ускорением 300 м/с² (30 g).
• Механические удары: одиночный — до 5000 м/с²; многократный — до 350 м/с².
• Пониженное давление — до 1,3 на 10 в минус четвёртой степени Па.
• Рабочий диапазон температур — от -60 °C до +60 °C.
• Материал контактов — серебро или никель.

Применение

2РТ48П20НГ1-А применяется в радиоэлектронной и радиотехнической аппаратуре как универсальный разъём общего назначения. Кабельная вилка предназначена для соединения с ответной частью и обеспечивает передачу электрических сигналов и питания по цепям с указанными параметрами. Из-за наличия 20 контактов двух диаметров изделие подходит для комбинированных соединений, где одновременно используются сигнальные и силовые цепи.

Негерметичное исполнение и климатическое исполнение УХЛ определяют область применения в соответствующих условиях эксплуатации. Материал контактов — серебро или никель — влияет на стабильность переходного сопротивления. Соединитель выдерживает вибрацию, удары, пониженное давление и температуры от -60 °C до +60 °C, что подтверждает его пригодность для работы в жёстких условиях. Количество сочленений-расчленений 500 и минимальная наработка 1000 часов характеризуют ресурс изделия.

Перед применением необходимо учитывать, что изделие негерметично, поэтому его нельзя использовать в средах, требующих полной герметизации. Производитель в предоставленных данных не указан; артикул — 4785; категория — 2РТ48.
