Назначение

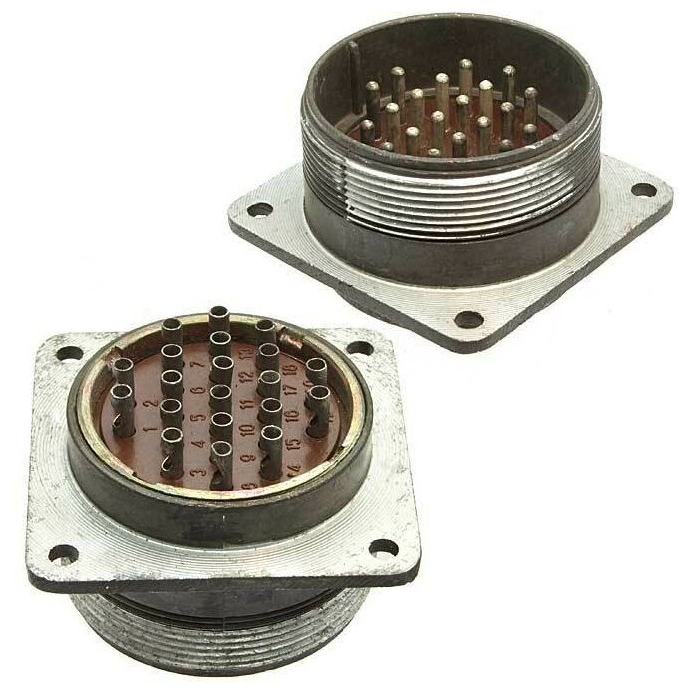

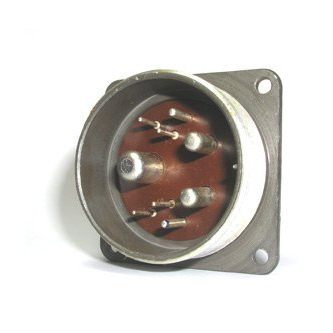

2РТ48П20ЭШ1-А — кабельная розетка цилиндрического низкочастотного соединителя серии 2РТ (или 2РТ-А). Изделие предназначено для подключения в электрических цепях постоянного и переменного тока частотой до 3 МГц. Розетка является приборной частью соединителя с прямым патрубком и применяется в электро- и радиооборудовании, а также в контрольно-измерительных приборах.

Расшифровка обозначения

Маркировка 2РТ48П20ЭШ1-А построена по стандартной схеме условных обозначений серии:

• 2РТ — тип соединителя;
• 48 — условный размер корпуса;
• П — приборная часть с прямым патрубком;
• ЭШ1 — исполнение с штыревыми контактами;
• А — модификация.

Подтверждённые технические особенности

Контакты и токовая нагрузка

Соединитель имеет 20 контактов круглой формы, извлекаемых, изготовленных из латуни с серебряным или никелевым покрытием. Из них 14 контактов диаметром 1,5 мм рассчитаны на ток до 10 А, а 6 контактов диаметром 2,5 мм — на ток до 25 А. Общая токовая нагрузка составляет до 290 А. Сопротивление контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм.

Электрические параметры

Сопротивление изоляции составляет не менее 5000 МОм. Рабочее напряжение — до 850 В. Количество циклов сочленения-расчленения достигает 500.

Конструкция и климатическое исполнение

Корпус блочный, карболитовый. Конструкция негерметичная, климатическое исполнение УХЛ. Розетка выполнена как приборная часть с прямым патрубком.

Применение

Благодаря сочетанию контактов двух типоразмеров и широкому диапазону рабочего напряжения соединитель подходит для коммутации силовых и сигнальных цепей в составе одного разъёма. Основные области применения — электрооборудование, радиоаппаратура и контрольно-измерительные приборы, где требуется частота сигнала до 3 МГц и токовая нагрузка по отдельным контактам до 10 А и до 25 А.

Комплектация и характеристики

Товар поставляется как коннектор 2РТ48П20ЭШ1-А, артикул 4790, категория 2РТ. Дополнительные сведения о комплектации, гарантии, стране производства и сертификатах в предоставленных данных не указаны.
