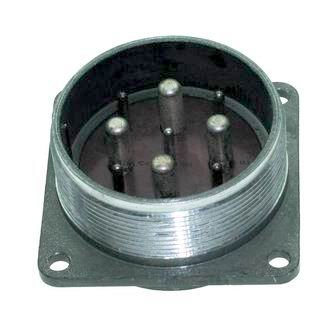

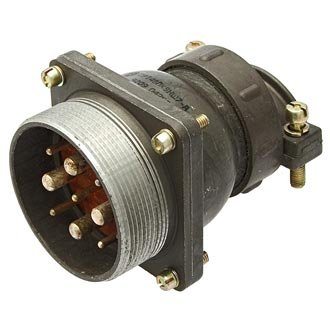

Назначение разъёма 2РТ48 9 Ш7-А

2РТ48 9 Ш7-А — это кабельная розетка из серии низкочастотных цилиндрических соединителей 2РТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется при внутреннем и наружном монтаже в составе электро- и радиоаппаратуры, а также контрольно-измерительных приборов.

Климатическое исполнение изделия — УХЛ. Такое исполнение рассчитано на эксплуатацию в умеренном и холодном климате, что делает соединитель пригодным как для закрытых помещений, так и для наружной установки в составе оборудования. Розетка относится к неэкранированным соединителям, то есть не имеет металлической оплётки или экрана для защиты от электромагнитных помех.

Артикул изделия — 4783, категория — 2РТ48. Производитель в предоставленных данных не указан.

Подтверждённые технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 700–850 В. Суммарная токовая нагрузка на разъём достигает 525 А, при этом распределение по контактам различается в зависимости от их диаметра.

• Общее число контактов — 9 штук.
• Контакты диаметром 2,5 мм — 5 штук, допустимый ток 25 А на контакт.
• Контакты диаметром 5,5 мм — 4 штуки, допустимый ток 100 А на контакт.
• Сопротивление контактов диаметром 2,5 мм — не более 1 мОм.
• Сопротивление контактов диаметром 5,5 мм — не более 0,3 мОм.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Частотный диапазон рабочих цепей — до 3 МГц.

Указанные значения относятся к электрическим параметрам соединителя и определяют области его применения: силовые и сигнальные цепи, где требуется передача значительного тока при умеренных требованиях к экранированию.

Условия эксплуатации

Разъём сохраняет работоспособность в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия, с возможностью кратковременной смены температуры до плюс 180 градусов Цельсия. Такие показатели позволяют использовать изделие в аппаратуре, подверженной нагреву при работе и воздействию низких температур при хранении и транспортировке.

Соединитель выдерживает вибрационные нагрузки в диапазоне от 1 до 5000–10000 Гц с ускорением до 300 метров на секунду в квадрате. Изделие рассчитано на работу при атмосферном давлении вплоть до 1,3 на 10 в степени минус 4 Па, что соответствует условиям, близким к вакууму.

Ресурс изделия подтверждён следующими показателями:

• 500 сочленений-расчленений — количество циклов соединения и разъединения.
• 1000 часов наработки.
• 20 лет срока хранения.

Конструкция и расшифровка обозначения

2РТ48 9 Ш7-А представляет собой кабельную розетку с угловым патрубком, что в обозначении соответствует букве У. Розетка неэкранированная (буква Н), выполнена без штуцера (буква Ш). Исполнение — А.

Материал контактов — серебро или никель в зависимости от исполнения. Фиксация соединения резьбовая, что обеспечивает надёжное механическое удержание ответных частей при вибрации и других механических воздействиях.

Соединитель относится к серии 2РТ — низкочастотным цилиндрическим разъёмам, широко применяемым в отечественной электро- и радиоаппаратуре. Сочетание девяти контактов разного диаметра позволяет одновременно коммутировать силовые и сигнальные цепи в одном соединителе.

Области применения

Благодаря сочетанию высоких токовых нагрузок, широкого температурного диапазона и стойкости к вибрации разъём 2РТ48 9 Ш7-А востребован в следующих направлениях:

1. Электро- и радиоаппаратура, включая блоки питания и силовые модули.
2. Контрольно-измерительные приборы и испытательные стенды.
3. Внутренний и наружный монтаж соединений в климатическом исполнении УХЛ.
4. Оборудование, работающее в условиях вибрации и перепадов температур.

При подборе соединителя следует учитывать суммарную токовую нагрузку, распределение контактов по диаметрам и требования к экранированию. Для цепей, чувствительных к электромагнитным помехам, неэкранированное исполнение может потребовать дополнительных мер защиты. Во всех остальных случаях разъём обеспечивает стабильную коммутацию в пределах заявленных характеристик.
