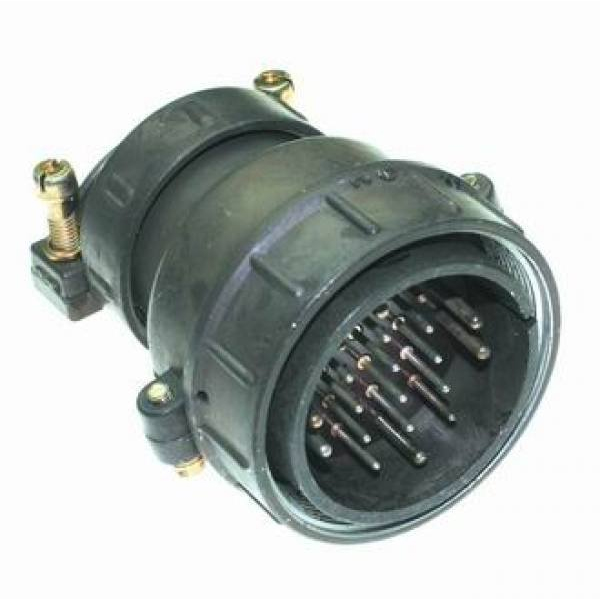

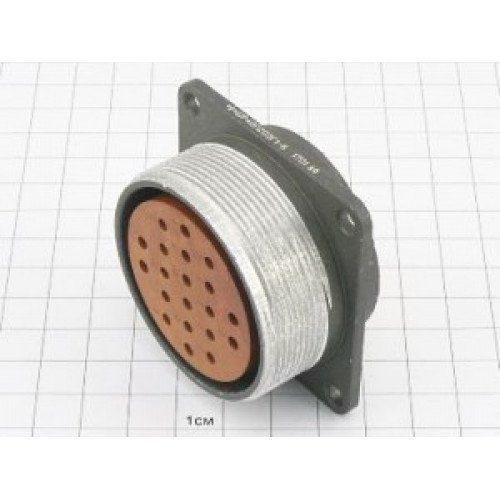

Назначение разъёма 2РТ48 20 Ш1-А

2РТ48 20 Ш1-А — это кабельная часть цилиндрического многоконтактного разъёма семейства 2РТ, предназначенная для соединения и разъединения электрических цепей в радиоэлектронной, измерительной и другой аппаратуре общего назначения. Разъём применяется там, где требуется вручную, без специального инструмента, соединять и разъединять кабельные жгуты и подключать приборы.

Конструктивно изделие представляет собой кабельную часть с прямым патрубком под кабель и накидной гайкой, обеспечивающей присоединение кабеля. В зависимости от полного обозначения такая часть может исполняться как вилка кабельная или как розетка кабельная. Исполнение «Ш1» обозначает вариант с накидной гайкой и патрубком для присоединения кабеля.

Расшифровка обозначения

• 2РТ — тип цилиндрического разъёма серии 2РТ.
• 48 — условный размер корпуса, крупный габарит серии 2РТ.
• 20 — количество контактов.
• Ш1 — исполнение кабельной части с накидной гайкой для присоединения кабеля (вариант гайки и патрубка; в похожих исполнениях «НШ1» означает гайку под неэкранированный кабель).
• А — модификация, то есть исполнение по конкретным техническим условиям.

Основные электрические и механические характеристики

Для разъёма 2РТ48 на 20 контактов заявлены следующие параметры. Количество контактов — 20, из них 14 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Разные диаметры контактов в одном корпусе позволяют одновременно передавать силовые и сигнальные цепи.

• Сопротивление одного контакта — не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.
• Допустимый ток на один контакт — не более 10 А для контактов диаметром 1,5 мм и не более 25 А для контактов диаметром 2,5 мм.
• Суммарная максимальная токовая нагрузка — до 290 А.
• Рабочее (амплитудное) напряжение цепи — до 850 В; для серии 2РТ48 в целом рабочее напряжение указывается до 700 В в зависимости от исполнения.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Материал контактов — как правило, медный сплав с гальваническим покрытием (серебро или никель).
• Ресурс — не менее 500 циклов соединений‑рассоединений, наработка не менее 1000 часов.

Условия эксплуатации и стойкость

Разъём относится к негерметичным изделиям климатического исполнения УХЛ, то есть рассчитан на умеренный и холодный климат. По стойкости к механическим воздействиям для серии 2РТ48 заявлены следующие показатели.

• Диапазон синусоидальной вибрации — примерно от 1 до 5000 Гц с ускорением до 300 м/с² (около 30 g).
• Устойчивость к механическим ударам: одиночное ускорение до 5000 м/с², многократное — до 350 м/с².
• Допускается работа при пониженном давлении (разрежении) при сохранении изоляционных свойств.
• Повышенная рабочая температура среды для серии 2РТ48 — обычно до 60 °C.

Применение

Разъём 2РТ48 20 Ш1-А применяется в радиоэлектронной, контрольно‑измерительной, промышленной и транспортной аппаратуре, где требуется многоконтактное соединение с умеренно повышенными токами и напряжениями. Благодаря сочетанию контактов двух диаметров он подходит для совместной передачи силовых и сигнальных цепей в одном соединителе.

Монтаж и коммутация выполняются вручную, без применения специального инструмента, что упрощает сборку кабельных жгутов, подключение приборов и замену соединительных элементов в процессе эксплуатации.
