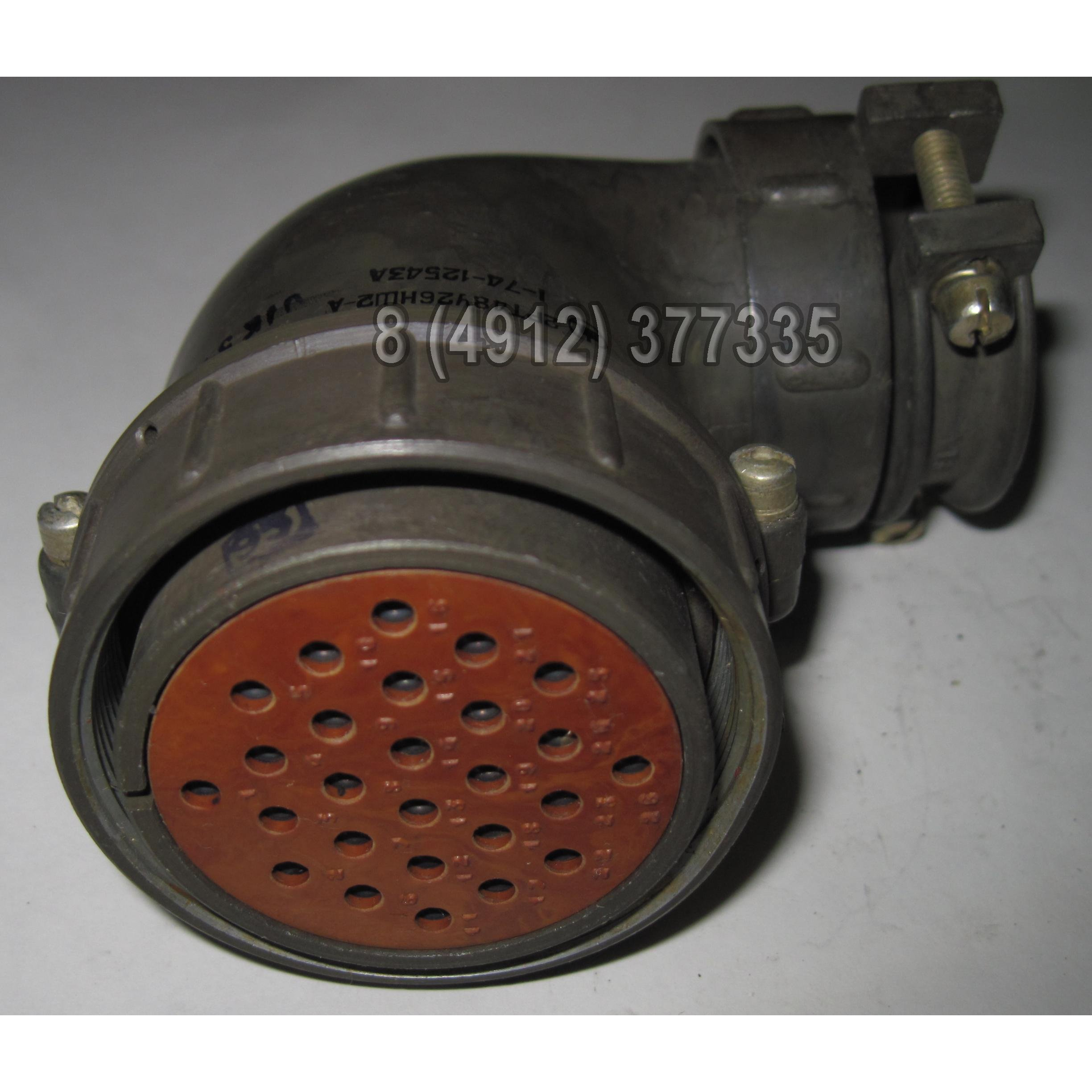

2РТ48У26НГ2-А — это кабельная вилка из серии цилиндрических соединителей типа 2РТ (2РТ‑А) , предназначенная для объёмного монтажа и работы в электрических цепях частотой до 3 МГц при напряжении до 700–850 В .

Расшифровка обозначения

Условное обозначение 2РТ48 У26НГ2‑А расшифровывается так:

• 2РТ — тип соединителя (цилиндрический, негерметичный, общепромышленного исполнения);

• 48 — условный размер корпуса (диаметр/габарит серии 48);

• У — конструктивное исполнение приборной части: угловой патрубок (кабель выходит под углом);

• 26 — количество контактов (26 штук);

• Н — вид гайки патрубка: для неэкранированного кабеля (в отличие от «Э» — для экранированного);

• Г — вид контактов: вилка (Г — «гнездо» в терминологии старых ГОСТ, но в маркировке 2РТ «Г» означает вилку, «Ш» — розетку);

• 2 — сочетание контактов (в данном случае 26 контактов диаметром 1,5 мм );

• А — дополнительное обозначение по материалу изолятора (обычно вариант исполнения изоляции).

Таким образом, 2РТ48 У26НГ2‑А — это 26‑контактная кабельная вилка корпуса 48, с угловым патрубком , под неэкранированный кабель , контакты Ø 1,5 мм .

Основные технические характеристики

Для серии 2РТ (включая исполнение 2РТ48) типичны следующие параметры:

• Количество и диаметр контактов : 26 шт., Ø 1,5 мм;

• Сопротивление контакта : не более 2,5 мОм (для контактов Ø 1,5 мм);

• Максимальный ток на один контакт : до 9–10 А (в зависимости от конкретного ТУ и исполнения);

• Общая токовая нагрузка (на все контакты суммарно): до ~234 А (теоретический предел по сумме);

• Максимальное рабочее напряжение :

  • до 700 В (по некоторым ТУ для 2РТТ/2РТ‑А);

  • до 850 В амплитудного значения (по другим источникам для 2РТ);

• Сопротивление изоляции (в нормальных климатических условиях): не менее 1000–5000 МОм ;

• Число сочленений‑расчленений : не менее 500 ;

• Минимальная наработка : не менее 1000 часов ;

• Рабочая частота : до 3 МГц ;

• Климатическое исполнение : УХЛ (умеренный и холодный климат);

• Температурный диапазон : от –60 °C до +60…+100 °C (в зависимости от конкретной модификации и ТУ);

• Материал и покрытие контактов : основа — медный сплав; покрытие — серебро или никель (в маркировке «Н» часто указывает на никелирование).

Конструкция и монтаж

• Тип корпуса : кабельный, с угловым патрубком (кабель вводится под углом 90° к оси разъёма);

• Гайка патрубка : под неэкранированный кабель (хвостовик без экранирующей оплётки);

• Присоединение проводников : как правило, пайка к контактам‑лепесткам внутри корпуса;

• Монтаж : объёмный (размещается в пространстве, крепится на кабель, не на панель);

• Сочленение : ответной частью для вилки 2РТ48 У26НГ2‑А является розетка того же размера и количества контактов, например 2РТ48 П/У 26НШ2‑А (прямая или угловая розетка, в зависимости от компоновки).

Область применения

Соединители 2РТ/2РТТ‑48 используются в:

• радиоэлектронной и радиотехнической аппаратуре;

• промышленном электрооборудовании;

• системах управления и автоматики;

• военной и спецтехнике (в соответствующих исполнениях).

Они рассчитаны на многократные сочленения, работу в условиях вибрации, ударов и широкого температурного диапазона, что характерно для авиационной, космической, оборонной и тяжёлой промышленной техники.
