Что такое 2РТ48П26НГ2-А

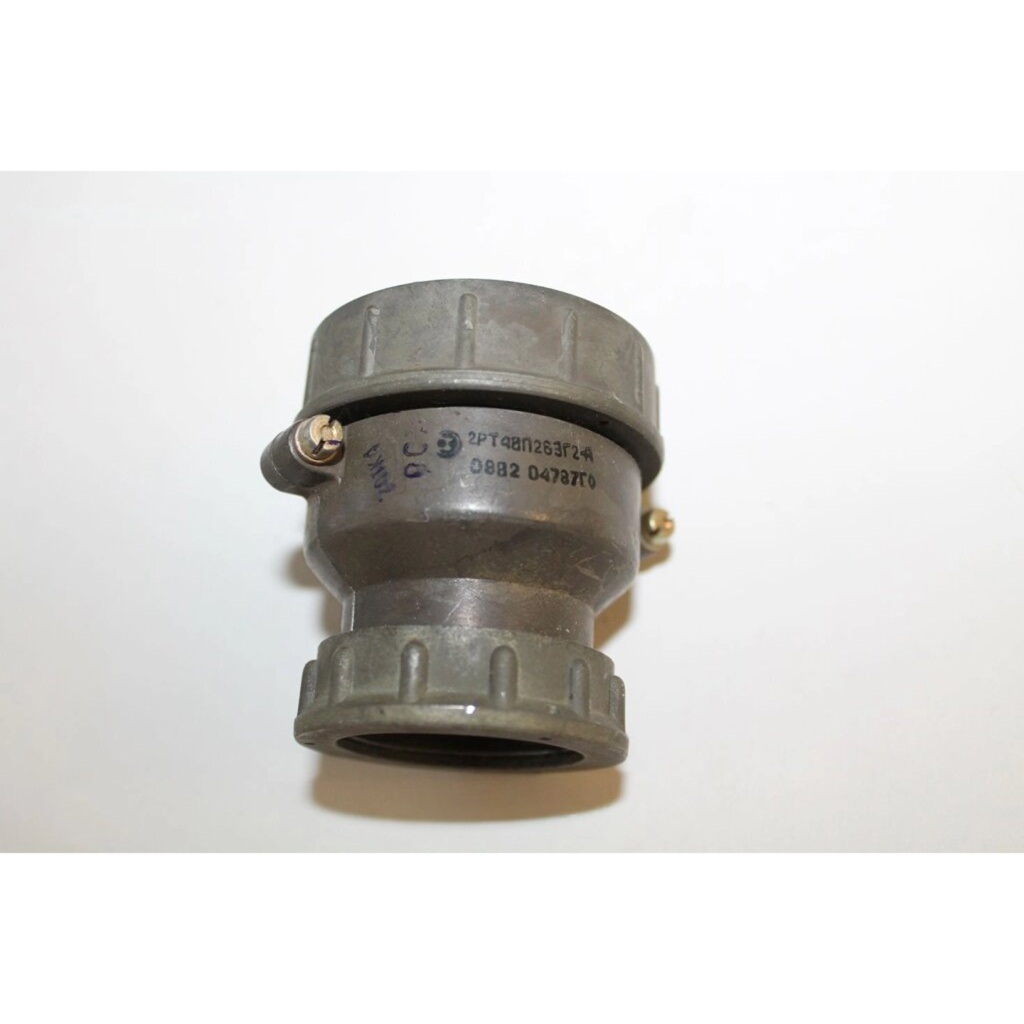

2РТ48П26НГ2-А — это цилиндрический негерметичный разъём типа «вилка» (кабельная часть), предназначенный для работы в электрических цепях радиоэлектронной и электротехнической аппаратуры.

Расшифровка обозначения

Условное обозначение 2РТ48 П26НГ2-А расшифровывается так:

• 2РТ — тип соединителя (цилиндрический, низкочастотный, негерметичный)

• 48 — условный размер корпуса

• П — конструктивное исполнение приборной части: П — с прямым патрубком (в отличие от У — угловой)

• 26 — количество контактов (26 штук)

• Н — вид гайки патрубка: Н — для неэкранированного кабеля (в отличие от Э — для экранированного)

• Г — вид контактов: Г — вилка (штыревые контакты), Ш — розетка (гнездовые)

• 2 — обозначение сочетания контактов: 2 — 26 контактов диаметром 1,5 мм

• А — дополнительное обозначение по материалу изолятора (например, карболит или пластмасса)

• Н (в конце, перед дефисом) — покрытие контактов: Н — никель (отсутствие буквы — серебро)

То есть: 2РТ48 П26НГ2-А — вилка кабельная с прямым патрубком, на 26 контактов Ø1,5 мм, под неэкранированный кабель, контакты с никелевым покрытием.

Основные технические характеристики

Для разъёмов серии 2РТ48 характерны следующие параметры:

• Количество и диаметр контактов : 26 шт × Ø1,5 мм

• Рабочий ток на один контакт : до 10 А (для Ø1,5 мм)

• Максимальный суммарный ток на разъём : до 234 А

• Рабочее напряжение (амплитудное) : до 850 В

• Сопротивление контакта : не более 2,5 мОм

• Сопротивление изоляции : не менее 5000 МОм (в нормальных условиях)

• Климатическое исполнение : УХЛ (умеренный и холодный климат)

• Рабочий интервал температур : от −60 °C до +60 °C (некоторые источники указывают до +100 °C для модификаций)

• Ресурс (сочленений-расчленений) : 500

• Минимальная наработка : 1000 часов

• Механическая стойкость :

  • Синусоидальная вибрация: 1–5000 Гц, ускорение до 30 g (300 м/с²)

  • Механический удар (одиночный): до 500 g (5000 м/с²)

  • Механический удар (многократный): до 35 g (350 м/с²)

• Атмосферное давление : от 1,3·10⁻⁴ Па до 50,6·10⁴ Па

• Материал контактов : латунь с покрытием никель (или серебро)

• Метод сочленения : резьбовой

• Монтаж : пайка проводов к контактам, крепление на панель или в кабель

Применение

Разъёмы типа 2РТ48 применяются в:

• Радиоэлектронной аппаратуре

• Измерительных приборах

• Промышленной электронике

• Аппаратуре связи и управления

Они предназначены для объёмного монтажа и работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Конструктивные особенности

• Корпус: алюминиевый сплав (например, А-22), покрытие — оксидирование

• Изолятор: карболит или термостойкая пластмасса

• Поляризация: одношпоночная (для предотвращения неправильного сочленения)

• Контакты: извлекаемые, круглые, штыревые (для вилки)

• Уплотнение: отсутствует (негерметичное исполнение)

Взаимосочленяемость

Вилки 2РТ48 сочленяются с розетками серий:

• 2РТ-А

• ШР

• Аналогичные серии: 2РТТ, PRB, P, WS, WY и др.

Это обеспечивает совместимость с широким рядом отечественных и некоторых зарубежных разъёмов.
