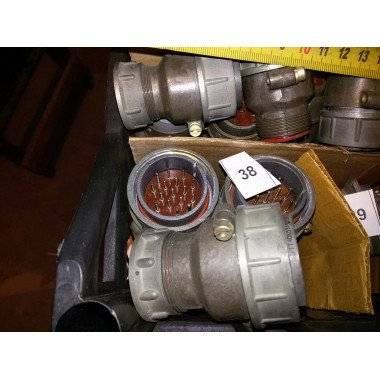

2РТ40К16Г23В

Коротко: 2РТТ40К16Г23В — это низкочастотный цилиндрический кабельный разъём серии 2РТТ (условный корпус 40) с 16 контактами (сочетание контактов 23: 14 контактов Ø1,5 мм и 2 контакта Ø2,5 мм), резьбовым сочленением и всеклиматическим исполнением (обозначение «В»).

Основные конструктивные и электрические характеристики

• Тип и серия: цилиндрический разъём низкочастотный, серия 2РТТ, корпус размерности 40.

• Конфигурация контактов: сочетание 23 — 16 контактов: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм; контакты съёмные (вставные).

• Материалы и покрытие: контакты — латунь с серебряным покрытием (Ag); корпус — алюминиевый сплав с оксидированием или карболитовый изолятор в зависимости от исполнения.

• Электрические параметры: рабочее амплитудное напряжение до ~700–850 В (в разных спецификациях указывается амплитудное 850 В и рабочее 700 В), рабочий ток на контакт — обычно до 20 А для контактов Ø1,5 мм и до 35 А для контактов Ø2,5 мм; суммарный возможный ток разъёма около 190 А. Сопротивление контакта — порядка 2,5 мОм (Ø1,5 мм) и ~1,0 мОм (Ø2,5 мм).

Механические и эксплуатационные данные

• Метод сочленения: резьбовое (накидная гайка M45×1,5 у ряда вариантов).

• Количество сочленений-расчленений (ресурс): порядка 500 циклов; минимальная наработка — около 1000 часов.

• Климатическое исполнение и диапазон температур: исполнение «В» — всеклиматическое; рабочая температура примерно от −60 до +100 °C.

• Устойчивость к механическим воздействиям: высокая — ударные и вибрационные характеристики (например, многократные удары до ~150 g, синусоидальная вибрация 1–5000 Hz с ускорением до ~30 g в разных спецификациях).

Монтаж и конструктивные варианты

• Вид корпуса/патрубка: обозначение «К» — кабельный; буквы после могут указывать вид патрубка (например, У — угловой патрубок) и тип гайки (Э — для экранированного кабеля, Н — для неэкранированного и т.д.), поэтому полное обозначение 2РТТ40К16Г23В допустимо в нескольких близких вариантах (КУН, КПН, КПЭ и т.п.).

• Метод электрического соединения контактов — пайка (клёпка/пайка в зависимости от версии провода и контакта); применяется для кабельной сборки с резиновыми кожухами или без.

Применение

• Применяются в радиоэлектронной и радиотехнической аппаратуре общего назначения, в промышленном оборудовании, измерительных и силовых системах, где нужны многоконтактные, механически прочные цилиндрические соединители с хорошей климатической и виброустойчивостью.

Примечания по выбору

• Уточняйте точную модификацию обозначения (например, 2РТТ40КУН16Г23В, 2РТТ40КПН16Г23В и т.п.), потому что буквы после «К» дают сведения о виде патрубка и гайки (угловой/прямой, для экранированного/неэкранированного кабеля), а также о материале корпуса/изолятора.

• В документации производителя смотрите паспорт/ТУ для точных допусков по токам, контактному сопротивлению, механическому ресурсу и условиям эксплуатации.
