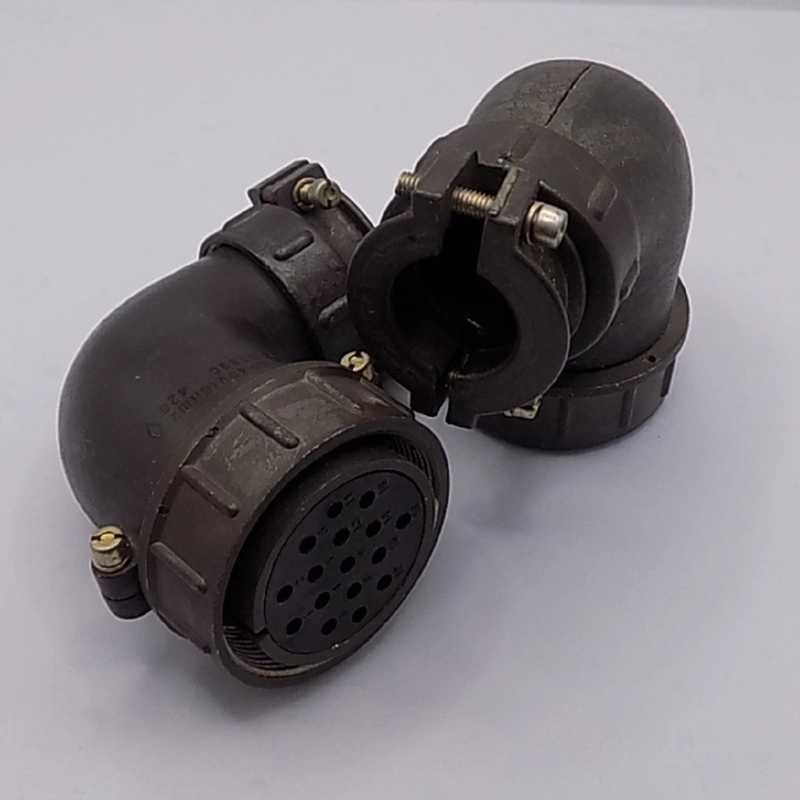

Назначение соединителя 2РТ40У16НШ2

Соединитель 2РТ40У16НШ2 представляет собой кабельную розетку, предназначенную для коммутации электрических цепей в составе различных электрических, радио- и контрольно-измерительных приборов. Изделие относится к типу соединителей 2РТУ и применяется там, где требуется надёжное разъёмное соединение многожильного кабеля с ответной частью — вилкой соответствующего типоразмера.

Розетка устанавливается на кабельной стороне, то есть монтируется непосредственно на кабель и обеспечивает его подключение к прибору или к другой части соединителя. Такое исполнение удобно для оборудования, которое требует периодического отсоединения кабеля: блоков питания, измерительных стендов, пультов управления и другой аппаратуры.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя несёт в себе полную информацию о его исполнении. Ниже приведены основные признаки, заложенные в наименование 2РТ40У16НШ2:

• Тип соединителя — 2РТ, серия разъёмов, широко применяемая в приборостроении.
• Условный размер корпуса — 40.
• Конструктивное исполнение кабельной части — угловой патрубок, что в обозначении отражается буквой «У». Угловая форма позволяет выводить кабель под углом к оси соединителя, что экономит место при монтаже.
• Количество контактов — 16, из них 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.
• Вид концевой гайки — Н, то есть исполнение для неэкранированного кабеля.
• Часть соединителя — Ш, что соответствует розетке.

Сочетание контактов разного диаметра делает соединитель удобным для приборов, в которых часть цепей требует повышенной токовой нагрузки. Два контакта увеличенного диаметра предназначены для силовых или особо ответственных линий, тогда как остальные четырнадцать используются для передачи сигналов и питания вспомогательных цепей.

Технические характеристики

Основные электрические параметры соединителя подтверждаются следующими показателями:

• Сопротивление контакта — не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.
• Максимальная токовая нагрузка — приведена для одиночного контакта, то есть значение относится к каждому отдельному контакту, а не ко всему соединителю в целом.

Низкое переходное сопротивление обеспечивает стабильность электрического соединения и минимальные потери при передаче сигнала и питающего напряжения. Раздельные нормы для контактов разного диаметра подчёркивают разное функциональное назначение этих групп: контакты 2,5 мм рассчитаны на более ответственные и, как правило, более нагруженные цепи.

Применение и особенности эксплуатации

Розетка 2РТ40У16НШ2 востребована в следующих областях:

1. Электрические приборы и устройства, где требуется многоконтактное разъёмное соединение кабеля с корпусом изделия.
2. Радиоаппаратура, включая приёмно-передающие и усилительные устройства.
3. Контрольно-измерительные приборы, стенды и пульты, для которых важна быстрая замена кабельных сборок.

Исполнение для неэкранированного кабеля означает, что концевая гайка приспособлена для фиксации кабеля без экранирующей оплётки. Это упрощает монтаж и делает соединитель подходящим для цепей, где экранирование не требуется. Угловой патрубок позволяет прокладывать кабель компактно, с изгибом непосредственно у точки подключения.

При монтаже важно учитывать, что ответной частью для розетки служит вилка соответствующего типоразмера с тем же условным размером корпуса 40 и тем же числом и набором контактов. Совместимость по этим параметрам является обязательным условием правильной стыковки.

Артикул изделия — 4772, категория — 2РТ40. Производитель в предоставленных данных не указан, сведения о комплектации, стране производства и гарантийных обязательствах также отсутствуют, поэтому они здесь не приводятся.
