Назначение

2РТ40У16НГ2А — это электрический соединитель (вилка) типа 2РТ, предназначенный для надёжного соединения в различных технических системах. Изделие относится к категории 2РТ40 и применяется там, где требуется стабильная передача электрического сигнала и питания при воздействии вибраций, ударных нагрузок, пониженного давления и других неблагоприятных условий эксплуатации.

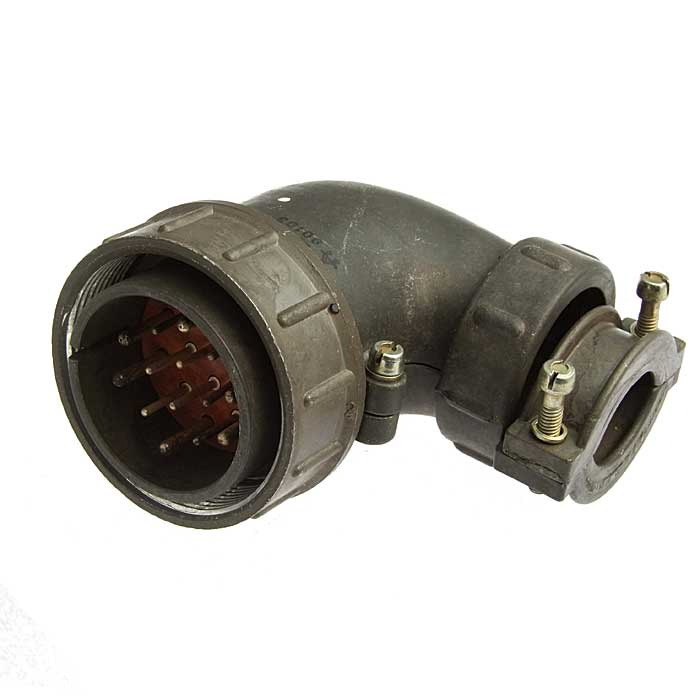

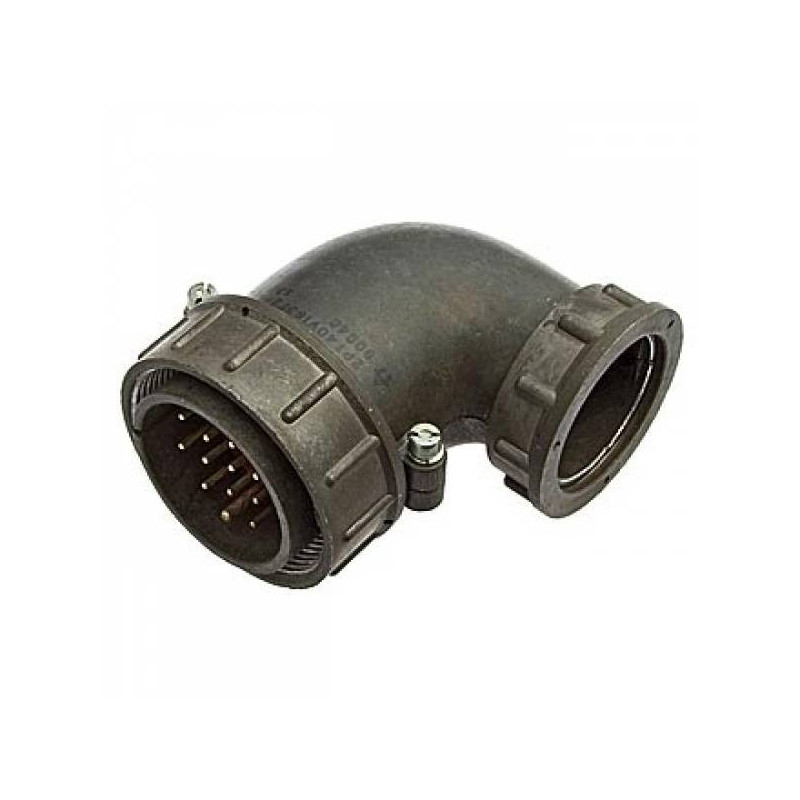

Соединитель представляет собой приборную часть с угловым патрубком, что позволяет подводить кабель под углом к плоскости сочленения и удобно компоновать жгут внутри ограниченного объёма аппаратуры. Резьбовое сочленение обеспечивает механическую фиксацию ответных частей и сохранение электрического контакта при внешних воздействиях.

Расшифровка обозначения

Модель расшифровывается следующим образом:

• 2РТ — тип разъёма;
• 40 — условный размер корпуса;
• У — приборная часть с угловым патрубком;
• 16 — количество контактов: 14 штук диаметром 1,5 мм и 2 штуки диаметром 2,5 мм;
• НГ — гайка патрубка для неэкранированного кабеля с вилкой;
• 2 — сочетание контактов;
• А — покрытие серебром.

Такое построение обозначения позволяет без обращения к документации понять основные конструктивные особенности изделия: тип корпуса, исполнение патрубка, число и диаметр контактов, а также вид покрытия контактных поверхностей.

Технические характеристики

Разъём рассчитан на рабочий ток до 10 А для контактов диаметром 1,5 мм и до 25 А для контактов диаметром 2,5 мм. Максимальное напряжение постоянного тока достигает 700 В. Сопротивление контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм, что говорит о низких потерях в месте соединения.

Сопротивление изоляции составляет не менее 1000 МОм. Метод монтажа — пайка. Сочленение выполняется резьбовым способом. Количество циклов соединения и расчленения — 500, наработка — минимум 1000 часов. Перечисленные параметры определяют ресурс и стабильность работы соединителя в составе аппаратуры.

Габариты и условия эксплуатации

Габариты изделия составляют 61,1 на 52,5 на 80,7 мм. Разъём выдерживает вибрацию с частотой от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате, а также удары до 5000 метров на секунду в квадрате (одиночный) и до 350 метров на секунду в квадрате (многократный).

Эксплуатация допускается при пониженном давлении 1,3 на 10 в минус четвёртой степени Паскаля и температуре до плюс 60 градусов Цельсия. Климатическое исполнение — УХЛ. Это означает, что изделие пригодно для работы в условиях умеренного и холодного климата в составе соответствующего оборудования.

Применение

Такие соединители используются в автоматике, военной технике, транспорте, радарах и других системах, где требуется надёжность при вибрациях и экстремальных условиях. Угловой патрубок и резьбовое сочленение делают модель удобной для монтажа в приборах с ограниченным внутренним объёмом, а сочетание контактов разного диаметра позволяет одновременно коммутировать силовые и сигнальные цепи.

Благодаря серебряному покрытию контактов обеспечивается стабильное переходное сопротивление, что важно для цепей, работающих при повышенных токах и в условиях длительного срока службы. Изделие подходит для ответственных узлов, где недопустимы сбои соединения и требуется сохранение характеристик после многократных сочленений.
