Назначение соединителя

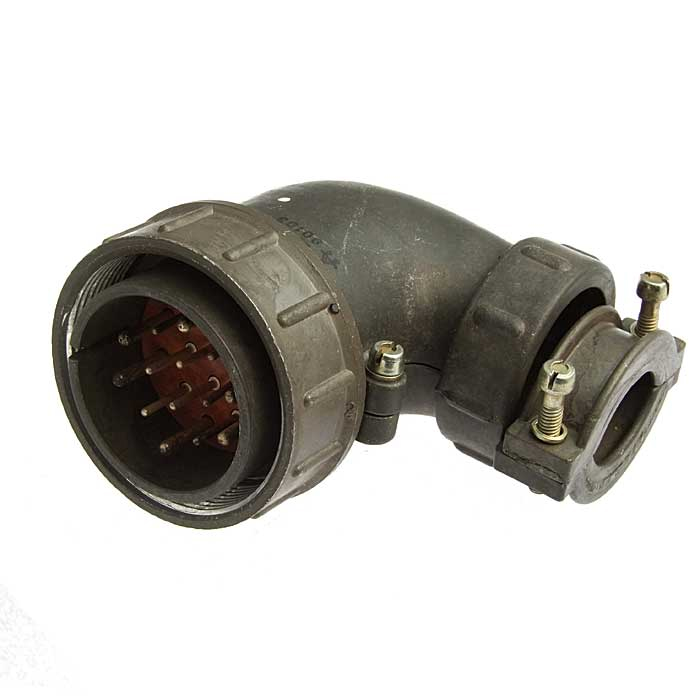

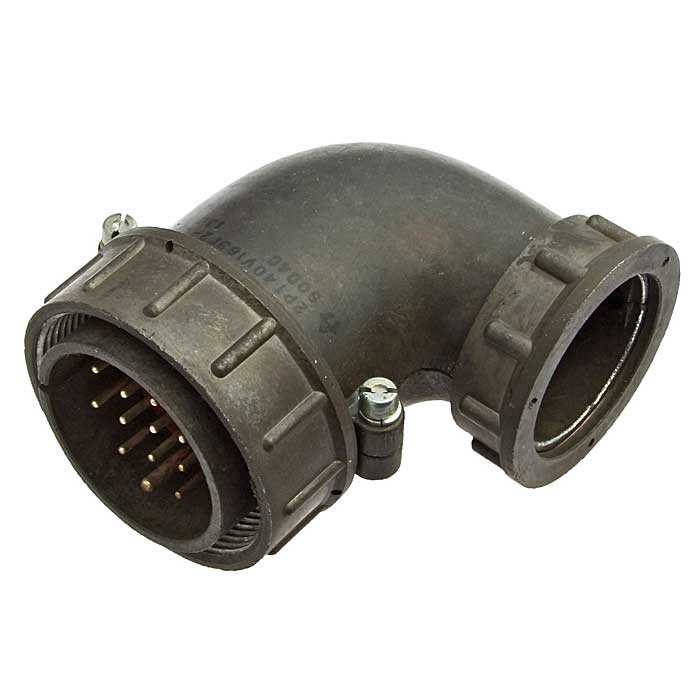

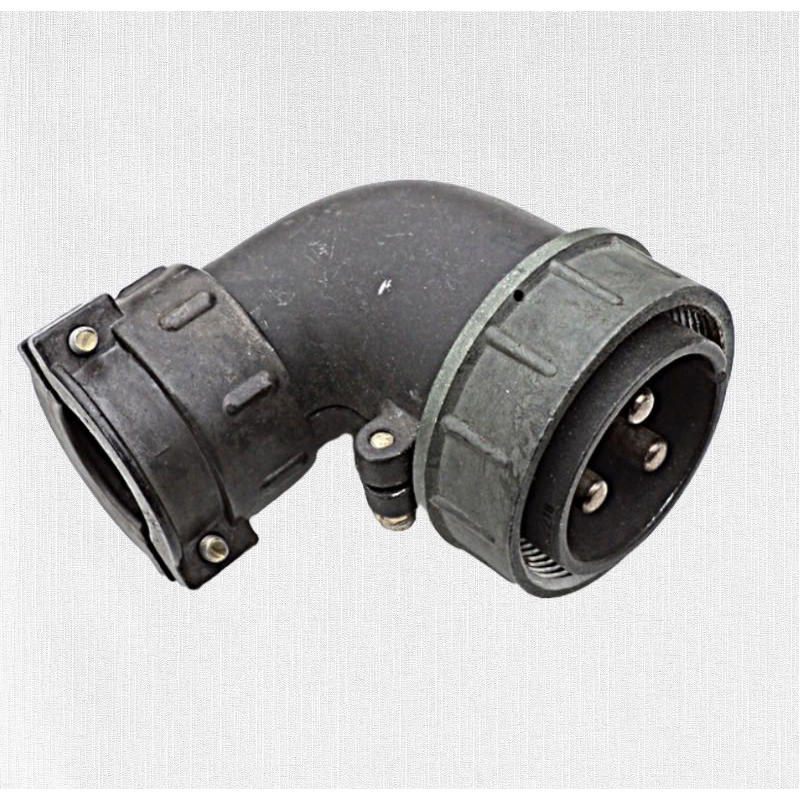

Вилка кабельная угловая 2РТ40У16НГ2-А представляет собой электрический соединитель, предназначенный для монтажа с экранированными или неэкранированными кабелями. Изделие применяется в электрических цепях, работающих как на постоянном, так и на переменном токе с частотой до 3 МГц при напряжении до 850 В.

Соединитель широко используется в различных электро-, радио- и контрольно-измерительных приборах. Угловое исполнение патрубка позволяет прокладывать кабель под углом к оси сочленения, что удобно при ограниченном пространстве внутри корпуса прибора или в стеснённых условиях монтажа.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его электрические и эксплуатационные возможности.

• Тип соединителя: 2РТ.
• Условный размер корпуса: 40.
• Количество контактов: 16, из них 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.
• Максимальная токовая нагрузка: для контактов диаметром 1,5 мм — до 20 А; для контактов диаметром 2,5 мм — до 35 А.
• Сопротивление контактов: для контактов диаметром 1,5 мм — не более 2,5 мОм; для контактов диаметром 2,5 мм — не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений-расчленений: до 500.
• Минимальная наработка: не менее 1000 часов.
• Срок службы: не менее 20 лет.

Конструктивные особенности

Вилка имеет резьбовое соединение, обеспечивающее надёжную фиксацию ответной части и устойчивость к вибрационным воздействиям. Изделие может быть выполнено с прямым или угловым патрубком; в данном исполнении патрубок угловой.

Контакты могут иметь покрытие серебром или никелем в зависимости от исполнения. Конструкция характеризуется высокой надёжностью и долговечностью, что подтверждается заявленным сроком службы не менее 20 лет и ресурсом сочленений до 500 циклов.

Области применения

Благодаря сочетанию большого числа контактов, высокой токовой нагрузке и стойкости изоляции соединитель востребован в следующих направлениях:

1. Электрические сети — для коммутации цепей питания и управления.
2. Радиоэлектронные устройства — для подключения экранированных и неэкранированных кабелей.
3. Измерительное оборудование — для передачи сигналов в контрольно-измерительных приборах.

Модель обеспечивает надёжное соединение и защиту от внешних воздействий, что делает её подходящей для использования как в помещениях, так и на открытом воздухе при условии защиты от пыли и влаги.

Ключевые преимущества

Среди подтверждённых особенностей изделия стоит выделить:

• резьбовое соединение, повышающее механическую прочность стыка;
• угловой патрубок, упрощающий монтаж в стеснённых условиях;
• комбинацию контактов двух диаметров, позволяющую коммутировать как силовые, так и сигнальные цепи в одном разъёме;
• низкое переходное сопротивление контактов, снижающее потери и нагрев;
• высокое сопротивление изоляции, обеспечивающее электробезопасность;
• длительный срок службы и значительный ресурс сочленений.

Таким образом, вилка кабельная угловая 2РТ40У16НГ2-А является универсальным и надёжным соединителем для ответственных электротехнических и радиоэлектронных применений.
