Назначение и область применения

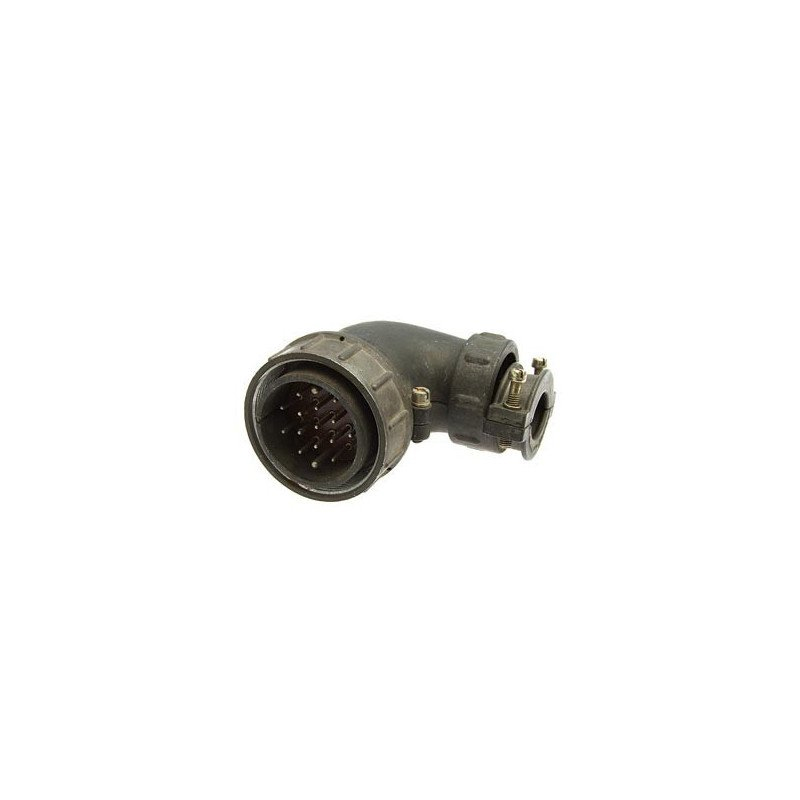

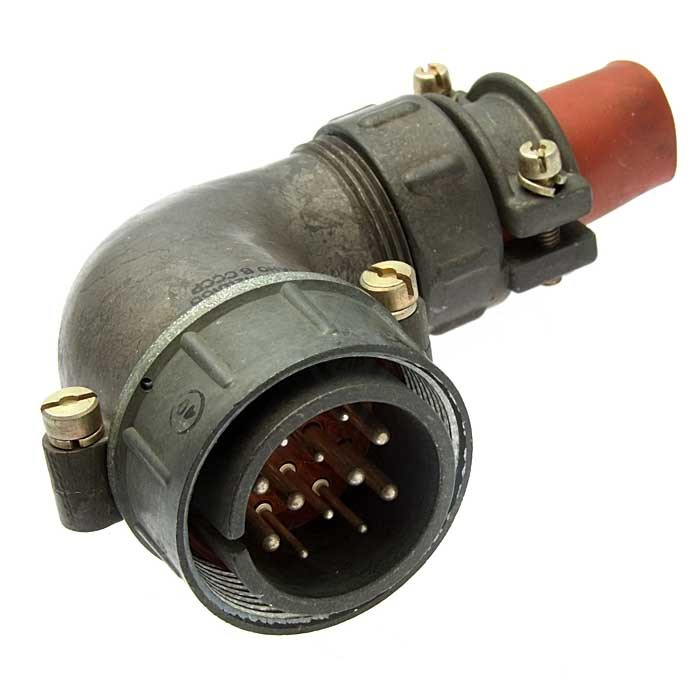

Вилка 2РТ40У16НГ2-А представляет собой низкочастотный электрический разъём серии 2РТ-А. Она предназначена для монтажа в кабельных вилках и применяется в бортовых и стационарных электро-, радио- и измерительных устройствах. Согласно краткому описанию из каталога, изделие поставляется как кабельная часть с обозначением ГЕ0.364.118 ТУ. Приемка «5» подтверждает соответствие требованиям военного представительства, а год выпуска 90-91 указывает на период изготовления.

Расшифровка обозначения

• 2РТ — тип соединителя низкочастотного ряда с резьбовым сочленением.
• 40 — условный размер корпуса разъёма.
• У — конструктивное исполнение кабельной части с угловым патрубком (подведение кабеля под углом).
• 16 — количество контактов в разъёме.
• Н — вид концевой гайки для неэкранированного кабеля.
• Г — часть соединителя «вилка» (Г — вилка, П — розетка).
• 2 — сочетание контактов (схема расположения).
• А — обозначение материала изолятора (полимерная композиция по ТУ).

Технические особенности

Количество контактов — 16. Обычно используется сочетание: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм. Номинальный ток на контакт: до 10 А для контактов диаметром 1,5 мм и до 25 А для контактов диаметром 2,5 мм, в зависимости от режима работы. Максимальное рабочее напряжение составляет порядка сотен вольт постоянного тока (до примерно 700 В и более в амплитудном значении), что делает разъём пригодным для питания и сигналов в бортовых системах. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Условия эксплуатации и надёжность

Диапазон рабочих температур обычно задаётся от примерно минус 60 °C до плюс 180 °C (в зависимости от конкретных ТУ и условий перегрева контактов). Разъём выдерживает вибрацию в широком диапазоне частот (примерно от 1 до 5000 Гц) с ускорениями порядка сотен метров на секунду в квадрате, а также ударные нагрузки многократного и одиночного действия с ускорениями до единиц тысяч метров на секунду в квадрате. Количество сочленений-расчленений — не менее 500 циклов, минимальная наработка — порядка 1000 часов, что характерно для изделий военного и промышленного назначения.

Применение

Вилка 2РТ40У16НГ2-А широко используется в электро- и радиооборудовании, контрольно-измерительных приборах, бортовой аппаратуре, а также в энергетике и связи, где требуется надёжное соединение, устойчивое к вибрации, перепадам температур и механическим нагрузкам. Угловое исполнение патрубка («У») позволяет компактно размещать разъём в ограниченном пространстве и снижать изгиб кабеля в точке выхода.

Дополнительные сведения

Артикул товара — 40432. Категория — 2РТ40. Производитель не указан. Краткое описание из каталога: кабельная ГЕ0.364.118 ТУ. Приемка «5». Год выпуска: 90-91.
