Назначение разъёма

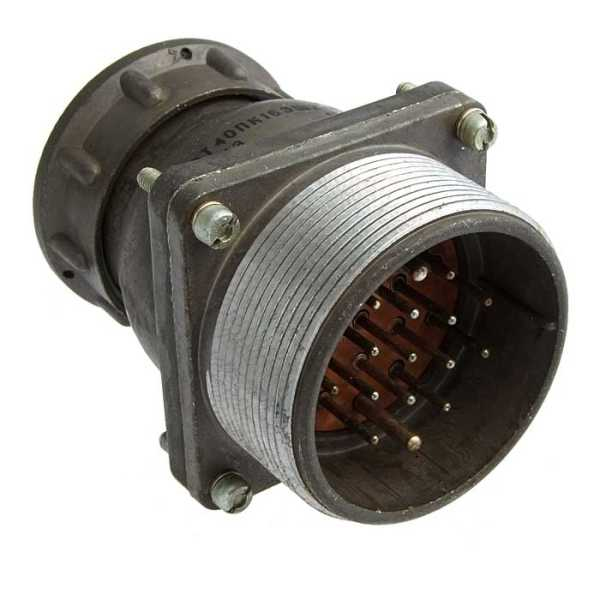

2РТ40У16НГ2 — это многоконтактная вилка (разъём типа 2РТ), предназначенная для соединения проводов и кабелей в электрических цепях. Изделие применяется для коммутации цепей постоянного и переменного тока и обеспечивает надёжное электрическое соединение проводников в составе кабельных сборок и приборов.

По назначению разъём относится к соединителям, которые монтируются как с экранированными, так и с неэкранированными кабелями. Такое исполнение позволяет использовать вилку в самых разных схемах — от слаботочных измерительных цепей до силовых линий с повышенной токовой нагрузкой.

Подтверждённые технические характеристики

Ниже приведены характеристики, указанные для данной модели. Конкретные значения следует уточнять по сопроводительной документации на партию, так как исполнения могут отличаться по покрытию контактов и типу патрубка.

• Тип соединителя: 2РТ.
• Размер корпуса: 40.
• Количество контактов: 16, из них 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.
• Максимальная токовая нагрузка: для контактов диаметром 1,5 мм — до 20 А; для контактов диаметром 2,5 мм — до 35 А.
• Максимальное рабочее напряжение: до 850 В (амплитудное значение).
• Сопротивление изоляции: не менее 5000 МОм.
• Сопротивление контакта: для контактов диаметром 1,5 мм — не более 2,5 мОм; для контактов диаметром 2,5 мм — не более 1 мОм.

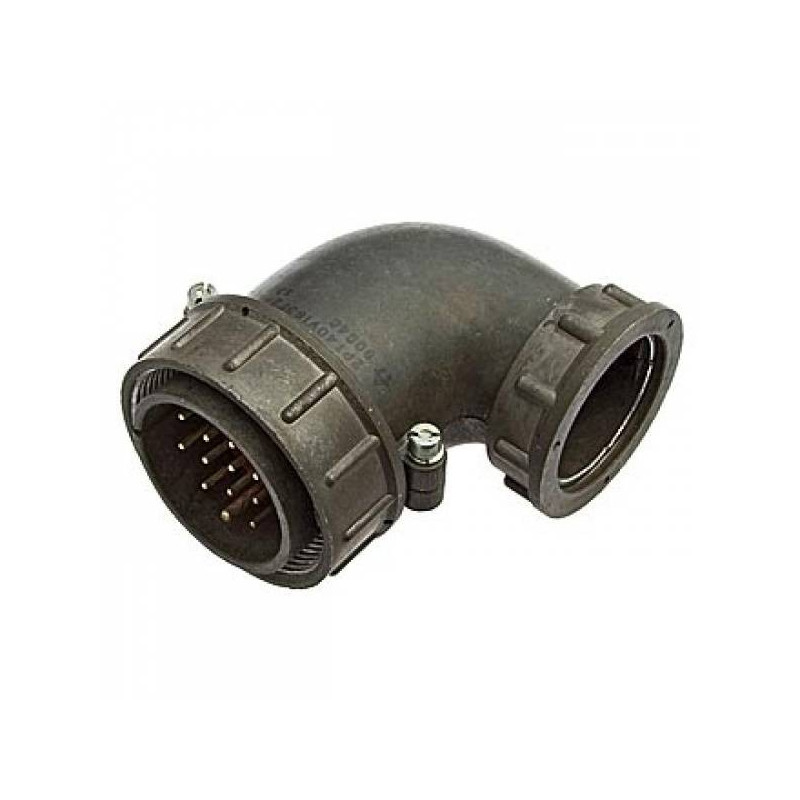

• Конструктивное исполнение: У — угловой патрубок или П — прямой патрубок.
• Материал покрытия контактов: серебро или никель.
• Климатическое исполнение: УХЛ (умеренно холодный и влажный климат).

Конструктивные особенности и надёжность

Вилка имеет высокую механическую прочность и устойчивость к вибрациям. Ресурс соединения составляет до 500 сочленений, что подтверждает пригодность разъёма для условий с повышенными физическими нагрузками и частой коммутацией.

Разъём допускает работу во внутренних и наружных условиях при наличии защиты от пыли и воды. Комбинация контактов разного диаметра в одном корпусе позволяет одновременно передавать силовые и сигнальные цепи через один соединитель.

Применение

Разъёмы типа 2РТ40У16НГ2 востребованы в электронике, радиотехнике и контрольно-измерительных приборах. Их используют для подключения электрических систем в промышленных областях, где требуется стойкость к вибрации и надёжный контакт.

1. Монтаж с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока.
2. Соединение блоков и приборов в контрольно-измерительной аппаратуре.
3. Коммутация силовых и сигнальных линий в промышленном оборудовании.

Совместимость и ответные части

Для вилки 2РТ40У16НГ2 предусмотрены ответные части — розетки различных типов, например ШР40П16ЭГ2. Это даёт возможность создавать гибкие соединения в зависимости от конкретных требований применения. Перед подбором ответной части стоит учитывать тип патрубка (угловой или прямой) и покрытие контактов, чтобы обеспечить корректное сочленение и требуемые электрические параметры.

Итог

2РТ40У16НГ2 — надёжное решение для подключения электрических систем в разнообразных промышленных областях, сочетающее 16 контактов разного диаметра, стойкость к вибрациям и ресурс до 500 сочленений.
