Назначение

2РТ40У16НГ2 — кабельная вилка цилиндрического разъёма серии 2РТ. Изделие предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Вилка относится к штекерной (охватываемой) части разъёмного соединения и монтируется на кабель.

Соединитель применяется во внутренних и наружных цепях, в том числе при необходимости защиты от пыли и влаги. Допускается использование в приборах с серебряным или никелевым покрытием контактов.

Расшифровка обозначения

• 2РТ — тип соединителя.
• 40 — условный размер корпуса.
• У — конструктивное исполнение с угловым патрубком.
• 16 — количество контактов.
• Н — гайка патрубка для неэкранированного кабеля.
• Г — вилка (штекерная часть).
• 2 — сочетание контактов: 14 штук диаметром 1,5 миллиметра и 2 штуки диаметром 2,5 миллиметра.

Технические характеристики

Соединитель негерметичный, климатического исполнения УХЛ. Соединение с ответной частью резьбовое, монтаж выполняется методом пайки.

• Максимальная токовая нагрузка: 20 ампер на контакты диаметром 1,5 миллиметра, 35 ампер на контакты диаметром 2,5 миллиметра; общая нагрузка — до 190 ампер.
• Сопротивление контакта: не более 2,5 миллиома для контактов диаметром 1,5 миллиметра и не более 1 миллиома для контактов диаметром 2,5 миллиметра.
• Напряжение: до 850 вольт.
• Синусоидальная вибрация: диапазон от 1 до 5000 герц с ускорением до 30 g.
• Механический удар: до 500 g.

Особенности конструкции

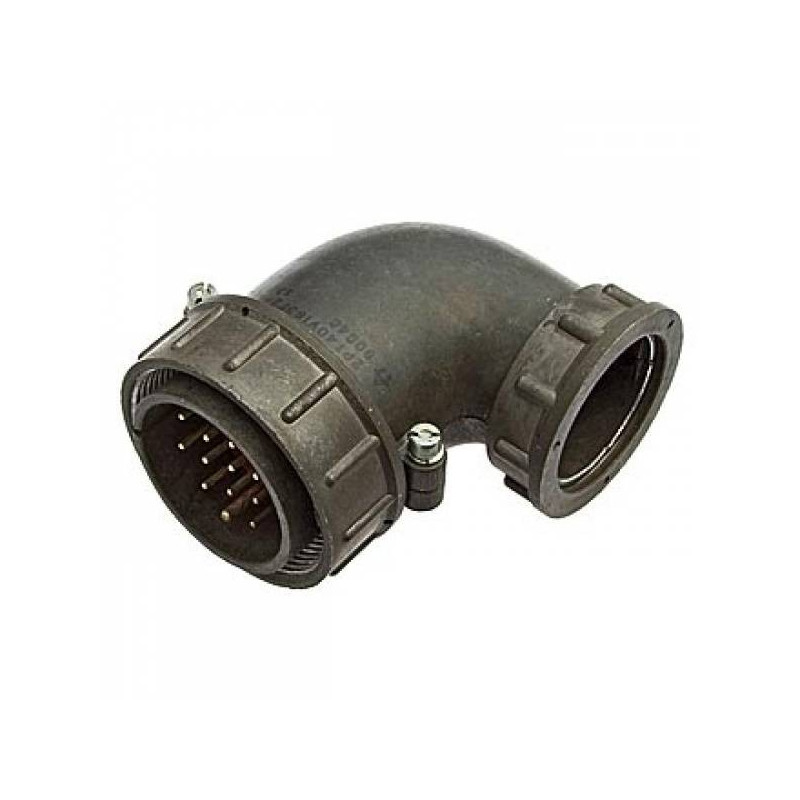

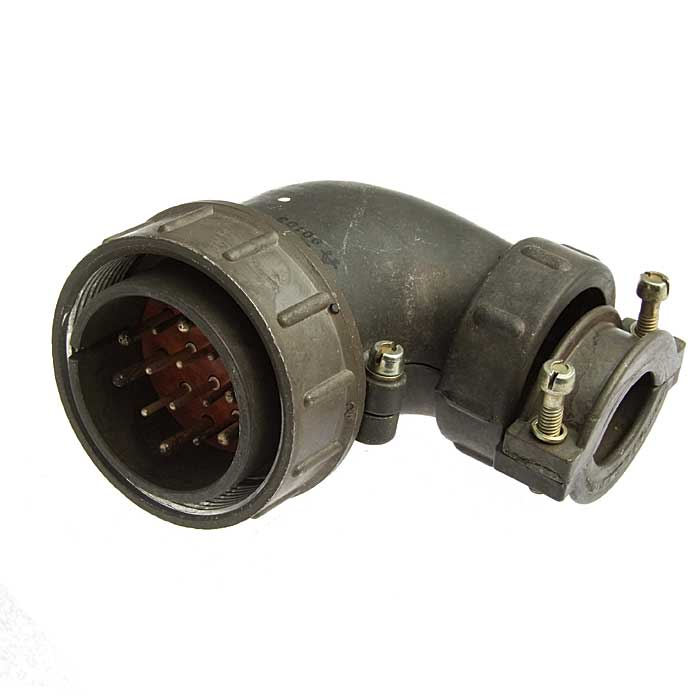

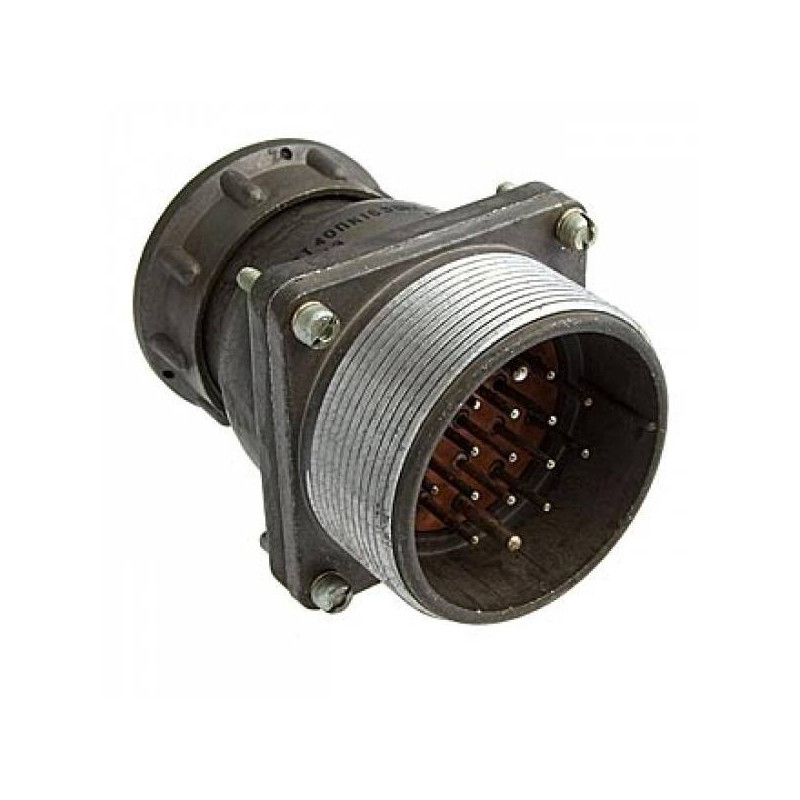

Корпус имеет условный размер 40 и угловой патрубок, что определяет направление выхода кабеля. Патрубок оснащён гайкой для неэкранированного кабеля, обеспечивающей механическое закрепление кабеля и защиту места ввода от пыли и влаги при соответствующей сборке. Резьбовое соединение с ответной частью обеспечивает надёжную фиксацию вилки и сохранение электрического контакта при воздействии вибрации и ударов.

Контакты рассчитаны на пайку, что требует применения паяльного оборудования при монтаже. Комбинация контактов двух типоразмеров позволяет коммутировать в одном соединителе как силовые, так и сигнальные цепи.

Применение

2РТ40У16НГ2 применяется в радиоэлектронной и радиотехнической аппаратуре, в приборах и устройствах, где требуется разъёмное соединение кабельных цепей. Благодаря климатическому исполнению УХЛ и возможности защиты от пыли и влаги вилка может использоваться как во внутренних, так и в наружных цепях. Изделие подходит для эксплуатации в условиях синусоидальной вибрации и механических ударов в пределах указанных значений.

Ресурс и срок службы

Заявленный ресурс изделия: не менее 1000 часов наработки, до 500 циклов сочленения-расчленения. Сохраняемость — до 20 лет.
