Назначение соединителя

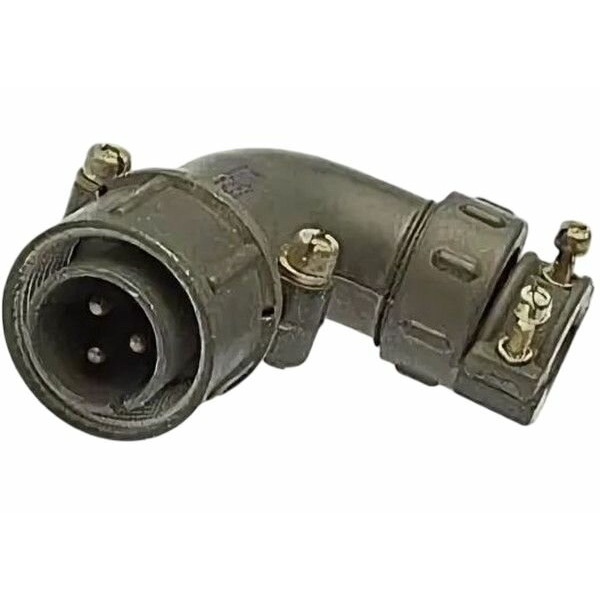

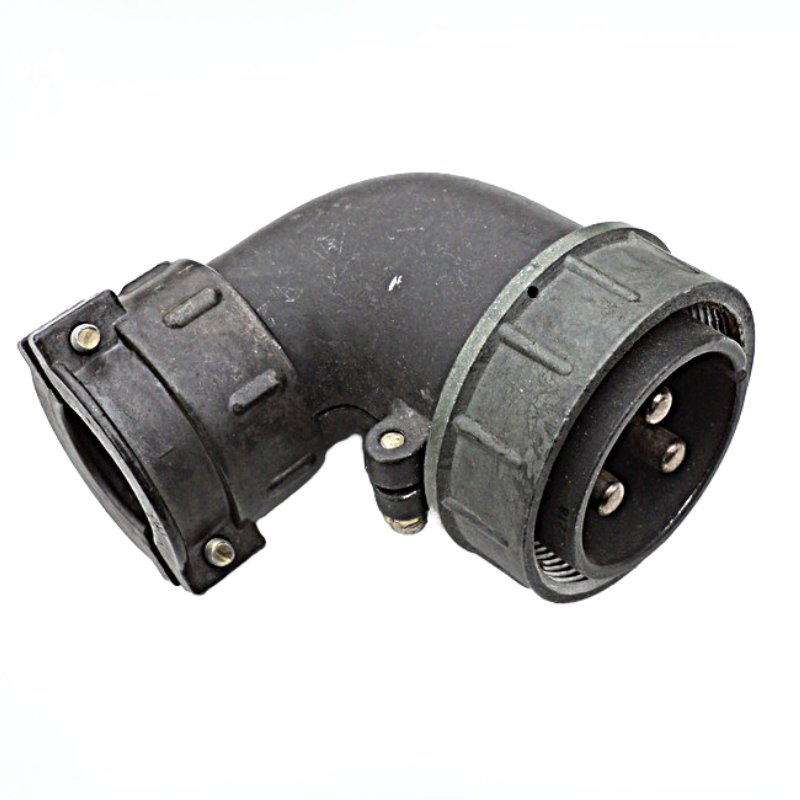

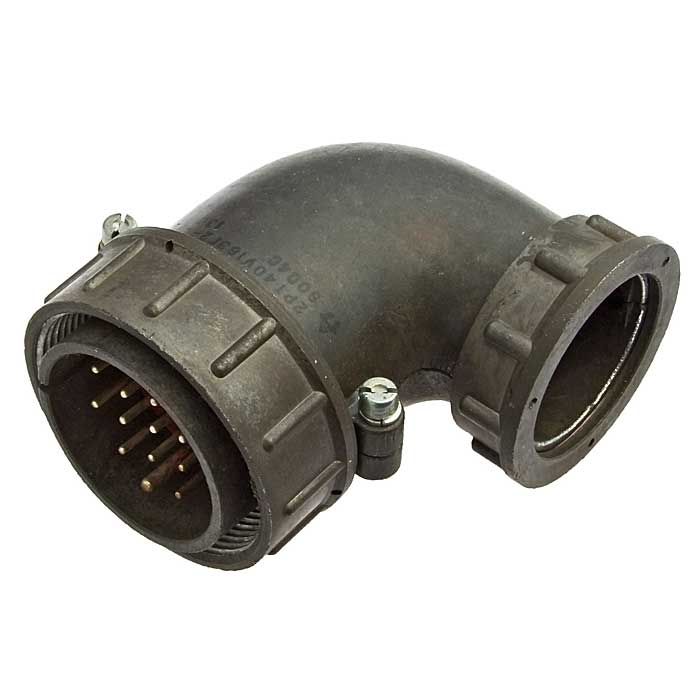

Соединитель 2РТ40У16ЭГ2-А представляет собой вилку кабельную угловую и относится к типу цилиндрических низкочастотных разъемов. Такие соединители предназначены для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры в качестве соединителя общего назначения.

Разъемы серии 2РТ могут выполняться как в приборном (блочном), так и в кабельном исполнении. Данная модификация — кабельная вилка с угловым патрубком, что позволяет подключать кабель под углом к оси сочленения и удобно компоновать жгут в стеснённых условиях монтажа.

Конструктивные особенности и маркировка

Обозначение изделия построено по принятой для серии схеме, в которой каждая позиция отражает конкретный конструктивный признак:

• 2РТ — тип соединителя;
• 40 — условный размер корпуса;
• У — тип патрубка, в данном случае угловой;
• 16 — количество контактов;
• Э — материал изолятора;
• Г — тип исполнения, в данном случае вилка (в отличие от розетки);
• 2-А — уточняющая часть обозначения исполнения.

Тип сочленения — резьбовой. Резьбовое соединение обеспечивает надёжную фиксацию ответных частей и устойчивость контакта к вибрационным и механическим нагрузкам. Контакты могут иметь серебряное или никелевое покрытие, что влияет на электрическое сопротивление контактной пары.

Технические характеристики

Ниже приведены подтверждённые параметры, заявленные для соединителей данного типа. Часть значений зависит от диаметра контакта и конкретного исполнения.

• Рабочий ток на контакт — от 10 до 200 А в зависимости от диаметра контакта;
• Напряжение — не более 700 В (амплитудное значение);
• Сопротивление изоляции — не менее 1000 МОм;
• Число сочленений-расчленений — до 500 раз;
• Минимальная наработка — 1000 часов;
• Срок сохраняемости — не менее 20 лет;
• Климатическое исполнение — УХЛ;
• Диапазон рабочих частот — до 3 МГц.

Область применения и условия эксплуатации

Соединитель востребован в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Он подходит как для внутреннего, так и для наружного применения — при условии защиты от пыли и воды. Климатическое исполнение УХЛ допускает эксплуатацию в различных условиях.

Высокое сопротивление изоляции и значительная величина рабочего тока на контакт делают изделие пригодным для силовых и сигнальных цепей в составе блоков, стоек и кабельных сборок. Резьбовой тип сочленения и угловой патрубок упрощают монтаж кабельных линий с фиксированным направлением вывода провода.

Ключевые преимущества

• Резьбовая фиксация, обеспечивающая надёжность и стабильность соединения;
• Угловой кабельный патрубок для удобной прокладки жгута;
• Шестнадцать контактов в одном корпусе условного размера 40;
• Покрытие контактов серебром или никелем;
• Длительный срок сохраняемости — не менее 20 лет;
• Ресурс сочленений — до 500 циклов.

Указания по подбору и монтажу

1. Убедитесь, что ответная часть соответствует типу сочленения — резьбовому.
2. Проверьте число контактов: для данной вилки оно равно шестнадцати.
3. Учтите допустимое амплитудное напряжение — не более 700 В.
4. При подборе рабочего тока ориентируйтесь на диаметр контакта: допустимый ток составляет от 10 до 200 А.
5. При наружной установке предусмотрите защиту от пыли и воды.

Изделие поставляется в рамках категории 2РТ40, артикул — 4778. Сведения о производителе, комплектации и стране производства в предоставленных данных не указаны.
