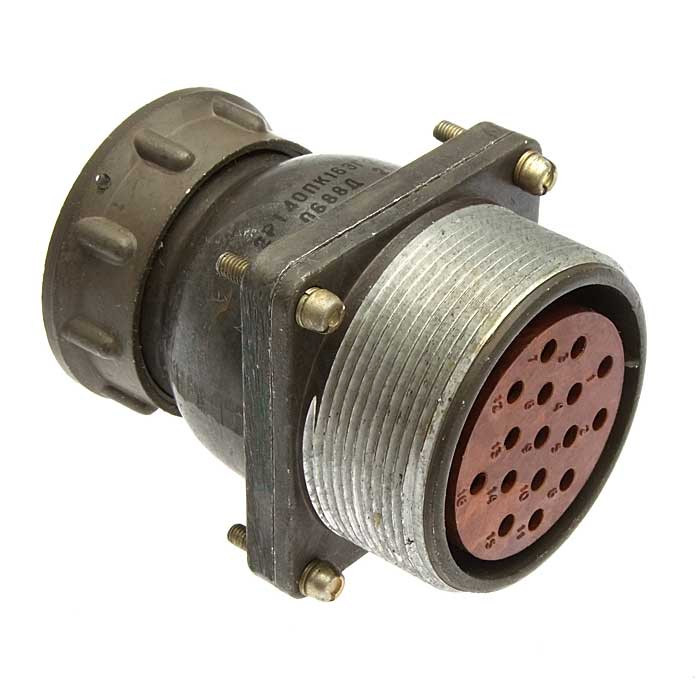

Назначение разъема 2РТ40У16ЭГ2-А

2РТ40У16ЭГ2-А — это цилиндрический соединительный разъем серии 2РТ (исполнение 2РТ-А), выполняющий роль вилки. Он предназначен для электрического соединения монтажных и кабельных линий в стационарных и подвижных объектах. Разъем обеспечивает коммутацию нескольких электрических цепей одновременно и применяется там, где требуется надежное, многократно сочленяемое соединение кабеля с аппаратурой.

Серия 2РТ представляет собой стандартную линейку цилиндрических ручных соединителей, рассчитанных на объемный монтаж. Изделие относится к категории 2РТ40, что определяет его габаритную группу и типоразмер корпуса.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТ40У16ЭГ2-А несет полную информацию о конструкции разъема. Ниже приведены подтвержденные особенности, заложенные в обозначении.

• 2РТ — стандартная серия цилиндрических ручных соединителей для объемного монтажа.
• 40 — относится к габариту корпуса и диаметру условного «трубного» размера.
• У — вид патрубка: конструктивное исполнение кабельной части с угловым патрубком, что удобно при монтаже в стесненных условиях.
• 16 — количество контактов: разъем имеет 16 контактных элементов, что позволяет передавать несколько цепей, силовых и (или) сигнальных.
• Э — вид концевой гайки: предназначена для присоединения экранированного кабеля, обеспечивая связь оплетки или экрана с корпусом разъема.
• Г — часть соединителя: обозначение вилки. Парным изделием для нее является розетка, например 2РТ40ПК16ЭГ2-А.
• 2 — сочетание контактов: указывает на конкретную схему набора контактов, то есть наличие определенного числа силовых, сигнальных и, возможно, заземляющих контактов.
• А — принадлежность к исполнению 2РТ-А.

Технические и эксплуатационные свойства

Серия 2РТ рассчитана на относительно высокие токи и напряжения. По роду работ разъемы этого типа обычно используются при рабочих напряжениях до порядка сотен вольт и токах до десятков ампер на отдельный контакт. Конструкция обеспечивает достаточную вибро- и ударопрочность: выдерживается синусоидальная вибрация в полосе до 1–5000 Гц и ударные нагрузки порядка сотен–тысяч м/с². Эти параметры выполняются по общим требованиям, принятым для соединителей типов ШР и 2РТ.

Разъемы 2РТ-А рассчитаны на многократные сочленения и расчленения — обычно порядка нескольких сотен циклов. Это делает их пригодными для эксплуатации в промышленной аппаратуре и на транспорте, где соединение периодически разбирается при обслуживании.

Применение

Такой разъем типично применяется в силовых и слаботочных цепях стационарных и подвижных объектов. Можно выделить основные направления использования:

1. Внутри промышленной электротехнической и радиоэлектронной аппаратуры, щитов и панелей.
2. На транспортных средствах — локомотивах, вагонах, судах, автотранспорте — при соединении кабельных магистралей с оборудованием.
3. В системах электропитания, управления и сигнализации, где требуется надежный, защищенный от внешних воздействий разъем с угловым вводом кабеля.

Угловой патрубок облегчает прокладку кабеля в ограниченном пространстве, а исполнение концевой гайки под экранированный кабель позволяет подключать линии с экраном и обеспечивать его связь с корпусом. Сочетание 16 контактов дает возможность передавать несколько независимых цепей через один соединитель, что сокращает число отдельных разъемов на объекте.

Для правильного подбора парного изделия следует учитывать, что 2РТ40У16ЭГ2-А является вилкой, поэтому ответной частью служит розетка соответствующего типоразмера и схемы контактов, например 2РТ40ПК16ЭГ2-А. Конкретные значения токов, напряжений, число циклов сочленения и точные массогабаритные параметры определяются конструкторской документацией на изделие.
