Назначение

2РТ40У16ЭГ2 — это вилка кабельного разъема серии 2РТ, предназначенная для надежного электрического соединения в промышленных и технических системах. Изделие применяется там, где требуется передача сигналов и электрической энергии при повышенных механических и климатических нагрузках.

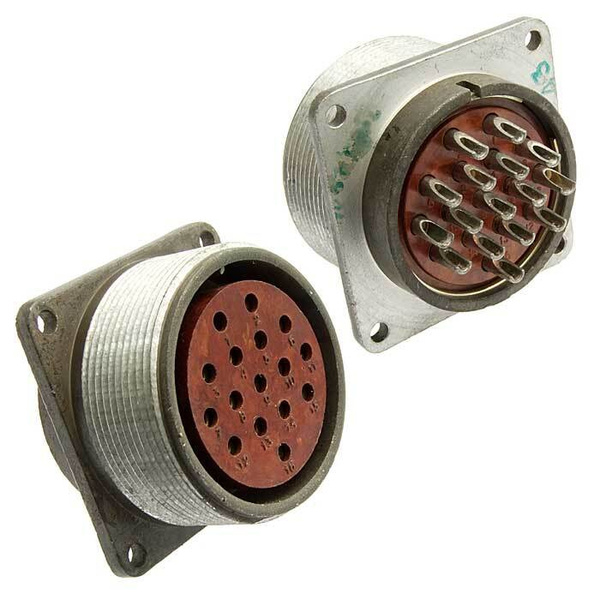

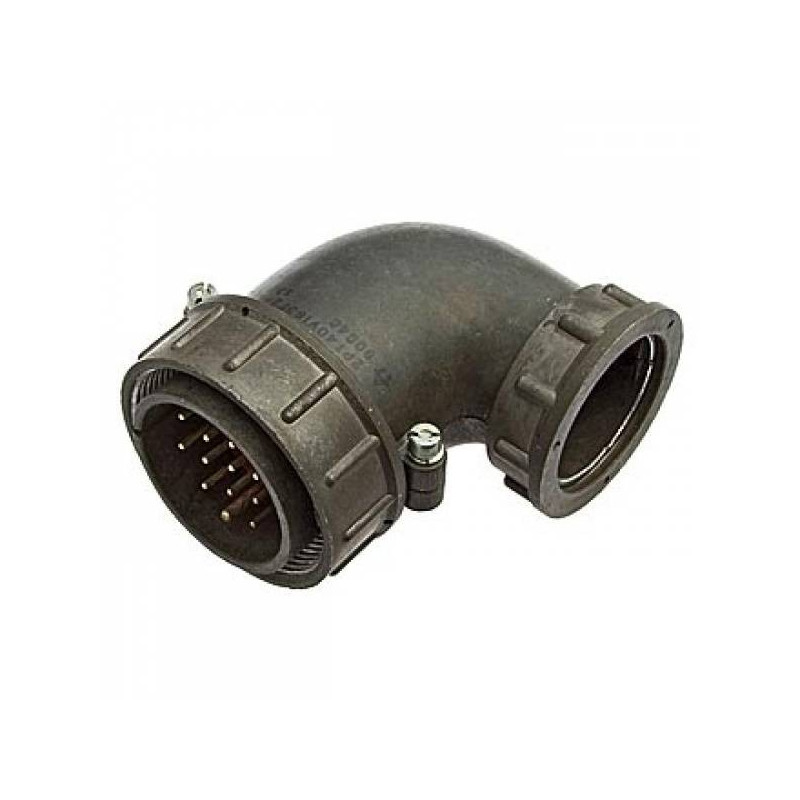

Вилка относится к кабельной части соединения и устанавливается на экранированный кабель. Угловой патрубок обеспечивает удобную прокладку кабеля под углом к оси разъема, что важно при ограниченном монтажном пространстве.

Основные характеристики

Разъем имеет условный размер корпуса 40 и 16 контактов. Обычно это 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм. Такое сочетание позволяет коммутировать как сигнальные, так и силовые цепи в одном соединителе.

Изделие обеспечивает ток до 20–35 А на контакт в зависимости от диаметра контакта, а максимальное напряжение достигает 850 В. Сопротивление контакта не превышает 2,5 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

• Условный размер корпуса: 40
• Число контактов: 16 (обычно 14 диаметром 1,5 мм и 2 диаметром 2,5 мм)
• Ток на контакт: до 20–35 А в зависимости от диаметра
• Максимальное напряжение: до 850 В
• Сопротивление контакта: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях
• Обозначение исполнения: У — угловой патрубок для кабельной части, Э — для экранированного кабеля, Г — вилка

Конструкция и исполнение

Вилка относится к негерметичным соединителям климатического исполнения УХЛ. Конструкция рассчитана на устойчивость к вибрации в диапазоне 1–5000 Гц с ускорением до 300 метров на секунду в квадрате, к ударам с ускорением до 5000 метров на секунду в квадрате и к пониженному атмосферному давлению 1,3 умноженное на 10 в минус четвертой степени Паскаля.

Покрытие контактов — серебро или никель. Количество циклов соединения-расчленения достигает 500, наработка составляет минимум 1000 часов. Угловой патрубок и исполнение под экранированный кабель упрощают монтаж в стесненных условиях и обеспечивают защиту передаваемых сигналов от внешних помех.

Условия эксплуатации

• Климатическое исполнение: УХЛ, негерметичное
• Вибрация: 1–5000 Гц, ускорение до 300 метров на секунду в квадрате
• Удары: ускорение до 5000 метров на секунду в квадрате
• Пониженное давление: 1,3 умноженное на 10 в минус четвертой степени Паскаля
• Покрытие контактов: серебро или никель
• Циклы соединения-расчленения: до 500
• Наработка: минимум 1000 часов

Применение

Разъем используется в радиоэлектронной аппаратуре, энергетике, автомобилестроении и других отраслях для передачи сигналов и энергии, где важна устойчивость к нагрузкам и вибрации. Он подходит для внутреннего и наружного монтажа при защите от пыли и влаги.

Благодаря сочетанию силовых и сигнальных контактов, экранированному исполнению и угловому патрубку, вилка 2РТ40У16ЭГ2 востребована в составе промышленных систем, где требуется стабильное соединение при воздействии вибрации, ударов и перепадов давления.

Области применения

1. Радиоэлектронная аппаратура.
2. Энергетика и распределение электроэнергии.
3. Автомобилестроение и транспорт.
4. Промышленные и технические системы с повышенными механическими нагрузками.
5. Внутренний и наружный монтаж с защитой от пыли и влаги.
