Назначение соединителя 2РТ40У14НШ2-А

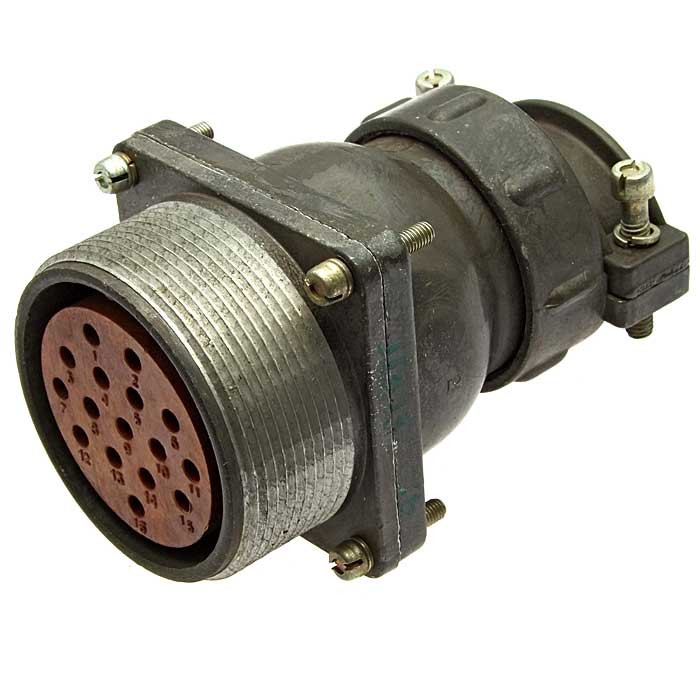

2РТ40У14НШ2-А — цилиндрический соединитель серии 2РТ-А, предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие относится к типоразмеру 40 и имеет 14 контактов. Соединитель применяется для объёмного монтажа в цепях постоянного и переменного тока с частотой до 3 МГц, обеспечивая электрическое соединение и механическое сочленение ответных частей.

Изделие предназначено для работы с экранированными или неэкранированными кабелями и может использоваться как для внутреннего, так и для наружного применения в климатическом исполнении УХЛ. Такое сочетание свойств делает его пригодным для эксплуатации в составе аппаратуры, где требуется регулярное сочленение и расчленение соединения.

Подтверждённые особенности и технические параметры

Ниже приведены характеристики, заявленные для данной серии соединителей. Они описывают электрические, механические и эксплуатационные свойства изделия.

• Типоразмер: 40.
• Количество контактов: 14.
• Диаметр контактов: в зависимости от модели, обычно 1,5 мм и 2,5 мм.
• Максимальный рабочий ток на контакт: для контактов диаметром 1,5 мм — до 10 А, для контактов диаметром 2,5 мм — до 25 А.
• Максимальное рабочее напряжение: не более 700 В.
• Сопротивление контакта: обычно не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм с серебряным покрытием.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Условия эксплуатации: стойкость к синусоидальной вибрации, механическим ударам и различным температурным режимам.
• Приемка: «ОСМ».

Приемка «ОСМ» означает, что изделие прошло приёмочный контроль в соответствии с установленными требованиями и допущено к применению в аппаратуре соответствующего назначения. Это подтверждает пригодность соединителя для ответственных узлов радиоэлектронной и радиотехнической техники.

Применение и монтаж

Области применения

Соединитель 2РТ40У14НШ2-А применяется в радиоэлектронной и радиотехнической аппаратуре, в цепях постоянного и переменного тока с частотой до 3 МГц. Он используется при объёмном монтаже, то есть при соединении проводников и кабелей внутри блоков, стоек и других устройств, где требуется компактное и надёжное контактное соединение.

Благодаря возможности работы как с экранированными, так и с неэкранированными кабелями, соединитель подходит для построения различных линий передачи сигнала и питания. Климатическое исполнение УХЛ допускает применение изделия как внутри помещений, так и на открытом воздухе в соответствующих условиях.

Особенности эксплуатации

При использовании соединителя следует учитывать заявленные ограничения по току и напряжению, которые зависят от диаметра контактов. Для контактов диаметром 1,5 мм максимальный рабочий ток на контакт составляет до 10 А, для контактов диаметром 2,5 мм — до 25 А. Максимальное рабочее напряжение не должно превышать 700 В.

1. Монтаж выполняется объёмным способом с использованием экранированных или неэкранированных кабелей.
2. Соединитель рассчитан на 500 сочленений-расчленений, что определяет ресурс коммутационных операций.
3. Минимальная наработка составляет 1000 часов.
4. Эксплуатация допускается при воздействии синусоидальной вибрации, механических ударов и различных температурных режимов в рамках климатического исполнения УХЛ.

Таким образом, 2РТ40У14НШ2-А представляет собой цилиндрический соединитель типоразмера 40 с 14 контактами, предназначенный для объёмного монтажа в радиоэлектронной и радиотехнической аппаратуре, пригодный для работы с экранированными и неэкранированными кабелями и имеющий приемку «ОСМ».
