Назначение соединителя 2РТ40У14НШ2-А

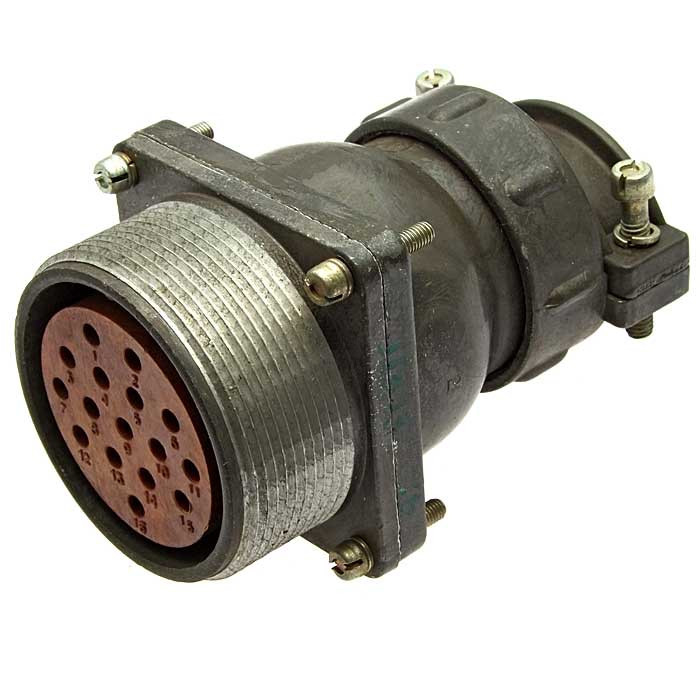

2РТ40У14НШ2-А представляет собой розетку (гнездо) из серии низкочастотных цилиндрических соединителей 2РТ. Изделие предназначено для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Розетка применяется там, где требуется передача сигнала и питания через разъёмное сочленение с сохранением стабильного контакта при механических и климатических воздействиях.

Серия 2РТ относится к цилиндрическим низкочастотным соединителям, то есть к классу изделий, рассчитанных на работу с сигналами в диапазоне низких частот и на коммутацию цепей питания. Конструкция с неутопленными штыревыми контактами и двухрядным их расположением обеспечивает компактное размещение значительного числа цепей в одном корпусе.

Расшифровка обозначения

Маркировка изделия построена по принятой для серии схеме, в которой каждая группа символов указывает на определённую конструктивную особенность.

• 2РТ — тип соединителя: цилиндрический низкочастотный.
• 40 — условный размер корпуса.
• У — предположительно вариант исполнения с определённым патрубком или креплением.
• 14 — количество контактов.
• НШ — неутопленные контакты, штыревые.
• 2 — двухрядное расположение контактов.
• А — покрытие контактов серебром.

Таким образом, обозначение 2РТ40У14НШ2-А описывает цилиндрический низкочастотный соединитель с корпусом условного размера 40, четырнадцатью штыревыми неутопленными контактами, расположенными в два ряда, и серебряным покрытием контактных поверхностей.

Технические характеристики

Соединитель выдерживает рабочий ток на одиночный контакт от 10 до 25 А в зависимости от диаметра контакта, который может составлять 1,5 мм или 2,5 мм. Максимальное рабочее напряжение достигает 700 В, а рабочая частота — до 3 МГц.

Контактное сопротивление минимально и составляет до 2,5 МОм, сопротивление изоляции — не менее 1000 МОм. Срок службы изделия достигает 1000 часов наработки и 500 циклов сочленений-расчленений, что определяет ресурс разъёмного соединения при эксплуатации.

Условия эксплуатации

Изделие работает при температурах от минус 60 до плюс 100 градусов Цельсия, при этом допускается кратковременная смена температуры до плюс 180 градусов Цельсия. Соединитель устойчив к вибрациям в диапазоне от 1 до 10000 Гц с ускорением до 100 метров на секунду в квадрате, к одиночным ударам с ускорением до 10000 метров на секунду в квадрате, а также к пониженному давлению до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Климатическое исполнение УХЛ позволяет использовать соединитель внутри и снаружи аппаратуры при условии защиты от пыли и влаги со стороны потребителя. Срок сохраняемости изделия составляет 20 лет.

Область применения

Розетка 2РТ40У14НШ2-А применяется в радиоэлектронной и радиотехнической аппаратуре как элемент разъёмного соединения. Благодаря двухрядному расположению четырнадцати контактов и серебряному покрытию она подходит для коммутации цепей питания и сигнальных цепей в составе блоков, стоек и пультов, где требуется устойчивость к вибрации, ударам и широкому диапазону температур.

Климатическое исполнение УХЛ и устойчивость к пониженному давлению делают изделие пригодным для эксплуатации как внутри помещений, так и снаружи при обеспечении потребителем защиты от пыли и влаги. Совокупность характеристик — рабочий ток на контакт от 10 до 25 А, напряжение до 700 В, частота до 3 МГц, ресурс 500 циклов сочленений-расчленений — определяет применение соединителя в аппаратуре, рассчитанной на длительную работу и периодическое подключение и отключение.
