Назначение разъёма 2РТ40У14НГ2

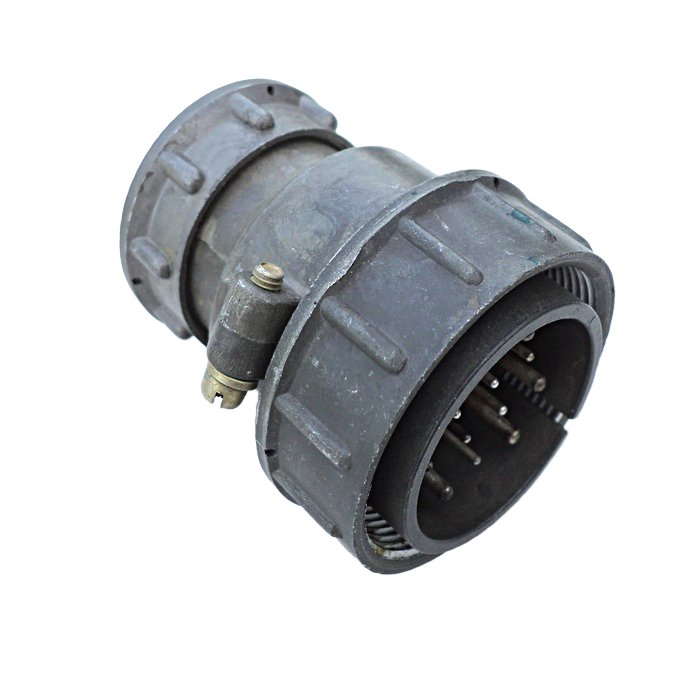

Разъём 2РТ40У14НГ2 (вилка) — это кабельный электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к типу 2РТ типоразмера 40 и применяется там, где требуется надёжное разъёмное соединение между компонентами электрической цепи.

Вилка монтируется на кабель и служит подвижной (ответной) частью соединителя. Второй частью соединения выступают приборные розетки соответствующего типоразмера. Такая конструкция позволяет быстро подключать и отключать кабельные сборки без разборки аппаратуры.

Подтверждённые особенности конструкции

Маркировка изделия содержит полный набор признаков, описывающих его исполнение. Расшифровка обозначения приведена ниже.

• Тип — 2РТ.
• Размер — 40.
• Количество контактов — 14.
• Сочетание контактов — 2.
• Вид патрубка — У, то есть угловой патрубок.
• Вид концевой гайки — Н, для неэкранированного кабеля.
• Часть соединителя — Г, вилка.

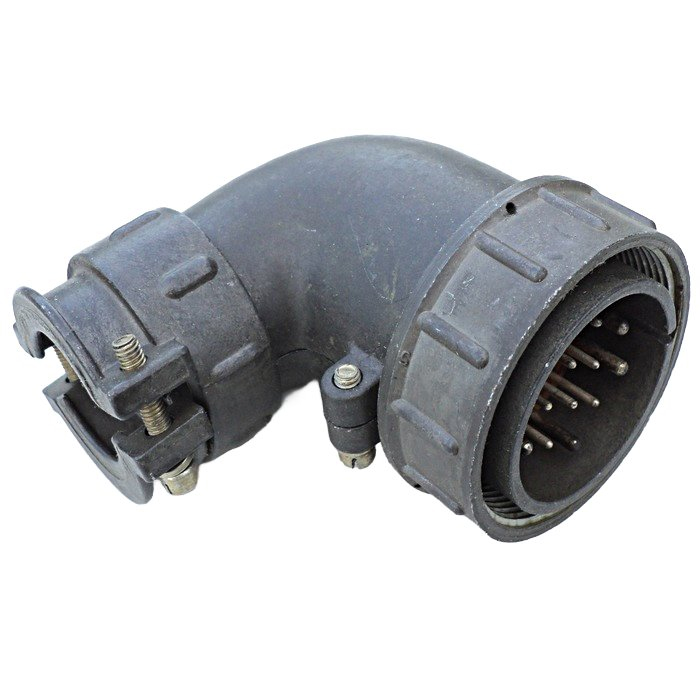

Конструкция рассчитана на монтаж с неэкранированными кабелями. Угловой патрубок позволяет подводить кабель под углом к корпусу вилки, что удобно при ограниченном пространстве вокруг точки подключения.

Технические параметры

Электрические характеристики изделия определяются типом установленных контактов. Максимальная токовая нагрузка на одиночный контакт составляет 20 ампер для контактов диаметром 1,5 миллиметра и 35 ампер для контактов диаметром 2,5 миллиметра. Общая максимальная токовая нагрузка на разъём достигает 230 ампер.

Рабочее напряжение — до 850 вольт (амплитудное значение). Климатическое исполнение — УХЛ, что означает пригодность для эксплуатации в умеренном климате. Изделие может применяться в условиях, где требуется защита от пыли и влаги, в том числе при наружном применении, при соблюдении необходимых условий защиты.

Применение

Разъёмы типа 2РТ40 используются в радиоэлектронной и радиотехнической аппаратуре, обеспечивая надёжное соединение между компонентами. Они подходят для промышленных и бытовых применений, где важна устойчивость к механическим воздействиям и внешним факторам.

Угловое исполнение патрубка и исполнение концевой гайки под неэкранированный кабель делают вилку удобной для монтажа кабельных линий в стеснённых условиях и для присоединения к приборным розеткам.

Совместимость

Ответными частями для вилки 2РТ40У14НГ2 являются приборные розетки соответствующего типоразмера, в частности:

• розетка приборная ШР40П14ЭГ2;
• розетка приборная ШР40ПК14НГ2.

Таким образом, вилка 2РТ40У14НГ2 представляет собой универсальное решение для соединения электрических цепей в различных условиях эксплуатации. Артикул изделия — 4764, категория — 2РТ40.
