Назначение

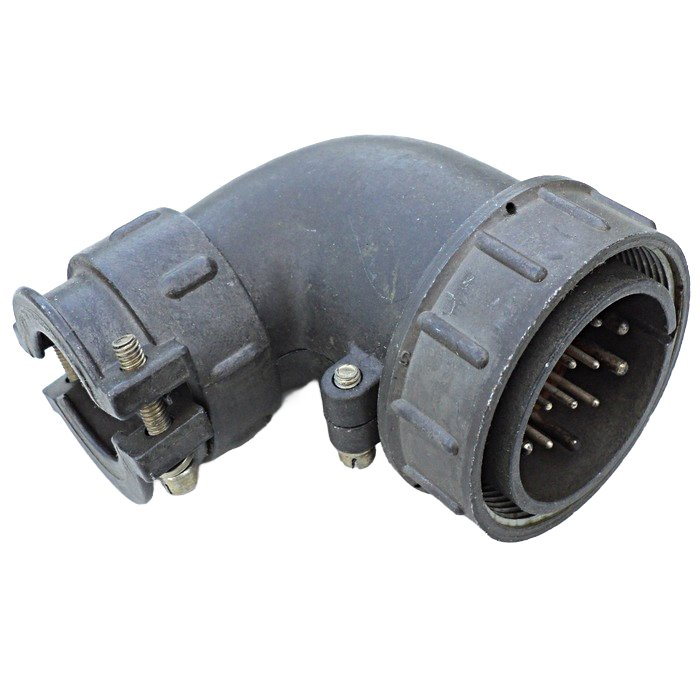

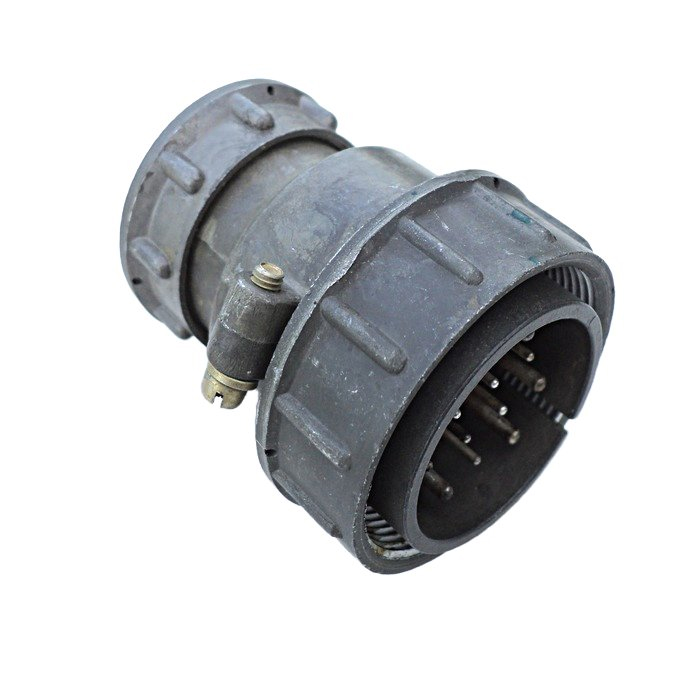

2РТ40У14НГ2 — кабельная вилка цилиндрического низкочастотного соединителя серии 2РТ. Изделие предназначено для электрического соединения цепей в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжная передача сигналов при воздействии вибраций, ударов и экстремальных температур. Вилка является ответной (мужской) частью разъёма и устанавливается на кабель.

Соединитель применяется как внутри блоков и стоек аппаратуры, так и снаружи, при условии обеспечения потребителем защиты от пыли и влаги. Конструкция рассчитана на эксплуатацию в составе ответственных цепей питания и сигнальных линий, где важны стабильность контакта и стойкость к механическим нагрузкам.

Расшифровка условного обозначения

Маркировка 2РТ40У14НГ2 построена по стандартной схеме обозначения цилиндрических соединителей серии 2РТ и содержит следующие сведения:

• 2РТ — тип цилиндрического низкочастотного соединителя.
• 40 — условный размер корпуса.
• У — угловой патрубок для кабеля.
• 14 — количество контактов (обычно комбинация диаметров 1,5 мм и 2,5 мм).
• Н — исполнение для неэкранированного кабеля.
• Г — вилка (мужская часть).
• 2 — схема сочетания контактов.

Таким образом, обозначение однозначно указывает на угловую кабельную вилку с четырнадцатью контактами, предназначенную для неэкранированного кабеля.

Технические характеристики

Разъём выдерживает рабочий ток от 10 до 35 А на контакт в зависимости от диаметра: около 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм. Сопротивление изоляции составляет не менее 1000–5000 МОм, максимальное рабочее напряжение — до 850 В.

Ресурс изделия рассчитан на 500 циклов соединений-расчленений и наработку не менее 1000 часов. Совокупность этих параметров позволяет использовать вилку 2РТ40У14НГ2 в цепях как с умеренными, так и со значительными токами.

Климатическое исполнение и условия эксплуатации

Изделие выполнено в климатическом исполнении УХЛ и сохраняет работоспособность при температурах от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Соединитель устойчив к следующим воздействиям:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• одиночные механические удары с ускорением до 10 000 метров на секунду в квадрате;
• многократные механические удары с ускорением до 1500 метров на секунду в квадрате;
• линейные нагрузки с ускорением до 2000 метров на секунду в квадрате.

Срок сохраняемости изделия — не менее 20 лет, что подтверждает его пригодность для длительного хранения и последующего применения в составе аппаратуры.

Применение

Вилка 2РТ40У14НГ2 применяется для коммутации кабельных линий в радиоэлектронной и радиотехнической аппаратуре, работающей в тяжёлых условиях эксплуатации. Она востребована в тех случаях, когда требуется угловой вывод кабеля, большое число контактов и стойкость к вибрации, ударам и перепадам температур.

Изделие может устанавливаться как внутри, так и снаружи аппаратуры; защиту от пыли и влаги при наружной установке обеспечивает потребитель. Благодаря сочетанию токовой нагрузки, климатической стойкости и длительному сроку сохраняемости соединитель подходит для ответственных применений, где недопустимы отказы контактных соединений.
