Назначение разъёма 2РТ40ПК16НШ2-А

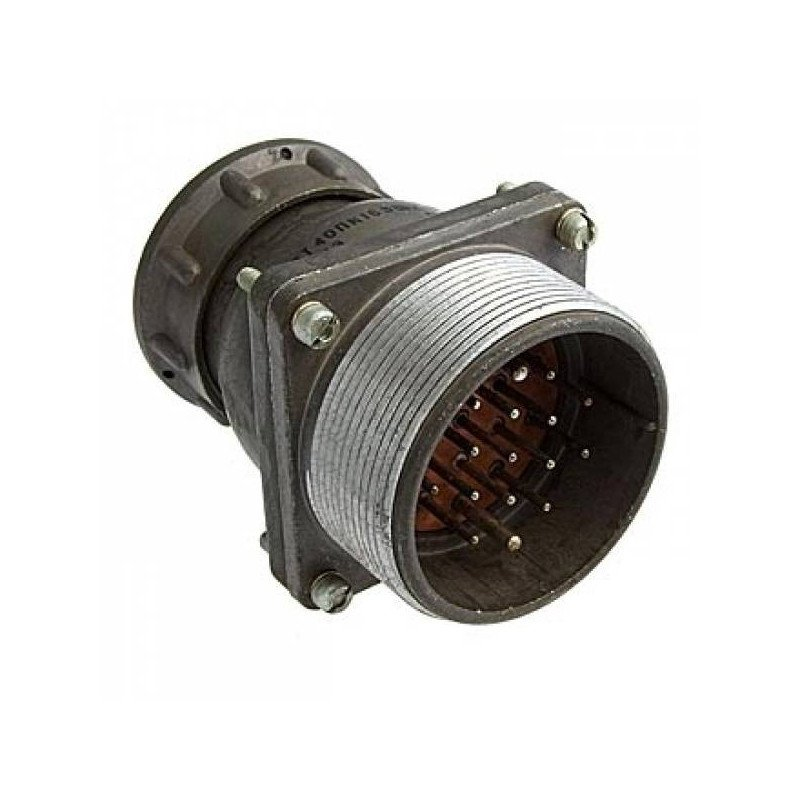

2РТ40ПК16НШ2-А — это кабельная розетка из серии разъёмов 2РТ общего назначения. Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре и обеспечивает надёжное соединение электрических цепей в условиях повышенных нагрузок и вибраций.

Розетка относится к категории кабельных разъёмов, то есть рассчитана на присоединение кабеля со стороны ответной части. Благодаря резьбовому сочленению и паечному методу монтажа она применяется там, где требуется устойчивое к механическим воздействиям электрическое соединение с возможностью периодического расчленения.

Технические характеристики

Разъём имеет 16 контактов, различающихся по диаметру и допустимой токовой нагрузке. Такое сочетание позволяет одновременно коммутировать как сигнальные, так и силовые цепи в пределах одного соединителя.

• 14 контактов диаметром 1,5 мм — рабочий ток до 10 А.
• 2 контакта диаметром 2,5 мм — рабочий ток до 25 А.
• Максимальное напряжение постоянного тока — не более 700 В.
• Сопротивление контакта — до 2,5 мОм для мелких контактов и до 1 мОм для крупных.
• Сопротивление изоляции — не менее 1000 МОм.
• Габаритные размеры: диаметр 52,5 мм, длина 80,7 мм.
• Метод монтажа — пайка.
• Сочленение резьбовое, рассчитано на 500 циклов соединений-расчленений.
• Наработка — не менее 1000 часов.

Особенности конструкции

Резьбовое сочленение обеспечивает механическую фиксацию ответных частей и препятствует самопроизвольному разъединению при вибрации. Паечное присоединение проводников формирует стабильный электрический контакт с нормированным переходным сопротивлением. Разделение контактов по типоразмерам позволяет использовать розетку для цепей с разной мощностью в рамках одного корпуса.

Условия эксплуатации

Изделие рассчитано на работу в широком диапазоне температур и при воздействии механических нагрузок. Климатическое исполнение — УХЛ, что допускает внутреннее и наружное применение при защите от пыли и влаги.

• Температурный диапазон — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с перегревом контактов до плюс 180 градусов Цельсия.
• Работа при пониженном давлении — 1,3 умноженное на 10 в степени минус 4 Паскаля.
• Синусоидальная вибрация — диапазон от 1 до 1000 Герц при ускорении 100 метров на секунду в квадрате.
• Механические удары — до 10 000 метров на секунду в квадрате, одиночные.
• Линейное ускорение — 2000 метров на секунду в квадрате.

Применение

Разъём применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется стойкость к вибрации, ударам и линейным ускорениям. Сочетание силовых и сигнальных контактов делает его пригодным для подключения блоков, где необходимо передавать питание и управляющие сигналы через один соединитель.

Исполнение УХЛ и диапазон рабочих температур позволяют эксплуатировать розетку как внутри помещений, так и на открытом воздухе при условии защиты от прямого воздействия пыли и влаги. Ограничение в 500 циклов соединений-расчленений задаёт ресурс для узлов, которые подвергаются периодическому подключению и отключению.

Комплектация и данные каталога

Артикул изделия — 4754, категория — 2РТ40. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует, сведения о комплектации, гарантии, стране производства и сертификатах в имеющихся данных не приводятся.
