Назначение соединителя

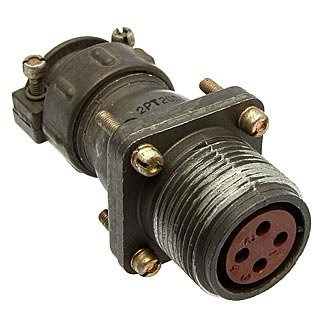

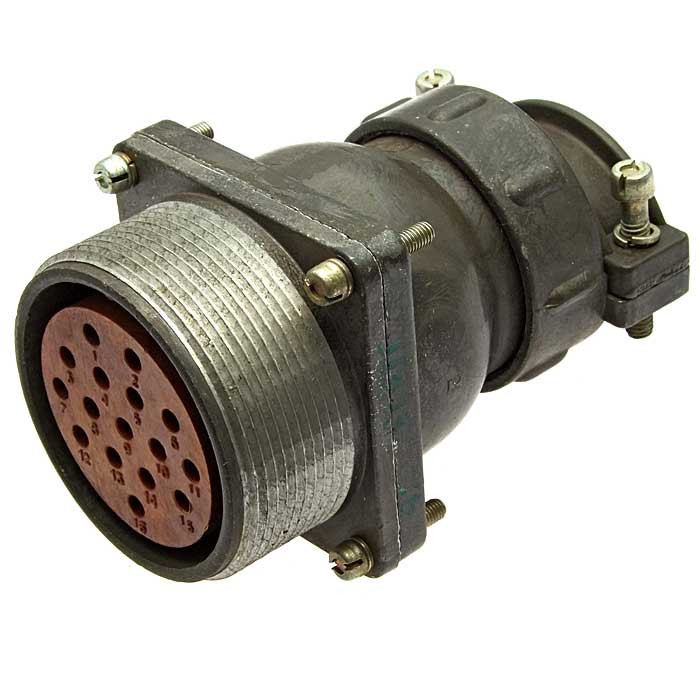

Соединитель 2РТ40ПК16НГ2-А представляет собой цилиндрический низкочастотный разъём, предназначенный для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории розеток и применяется в составе разъёмного соединения совместно с ответной частью — вилкой соответствующего типоразмера.

Разъёмы серии 2РТ40 являются составными частями электрического соединителя и выпускаются как в блочном (приборном), так и в кабельном исполнении. Розетка предназначена для установки на корпус прибора либо для оконцевания кабеля, в зависимости от конструктивного исполнения ответной части. Основная функция изделия — обеспечение надёжного электрического контакта между цепями при сохранении возможности многократного сочленения и расчленения.

Расшифровка обозначения

Обозначение 2РТ40ПК16НГ2-А построено по стандартной схеме, принятой для соединителей этого семейства:

• 2РТ — тип соединителя.
• 40 — условный размер корпуса.
• ПК — конструктивное исполнение с прямым патрубком.
• 16 — количество контактов.
• Н — вид гайки патрубка для неэкранированного кабеля.
• Г — вид контактов, в данном случае розетка.
• 2 — обозначение сочетания контактов.
• А — дополнительное обозначение по материалу изолятора.

Такая структура позволяет однозначно определить типоразмер корпуса, число контактов и особенности исполнения ещё до обращения к технической документации.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применение в составе аппаратуры:

• Количество контактов — 16, из них 14 контактов диаметром 1,5 миллиметра и 2 контакта диаметром 2,5 миллиметра.
• Максимальная токовая нагрузка на контакт — до 20 ампер для контактов диаметром 1,5 миллиметра и до 35 ампер для контактов диаметром 2,5 миллиметра.
• Максимальное рабочее напряжение — не более 850 вольт.
• Сопротивление контактов — не более 2,5 миллиома для контактов диаметром 1,5 миллиметра и 1 миллиом для контактов диаметром 2,5 миллиметра.
• Сопротивление изоляции — не менее 5000 мегаом.
• Количество сочленений-расчленений — 500 циклов.
• Минимальная наработка — 1000 часов.

Комбинация контактов разного диаметра позволяет одновременно коммутировать как силовые, так и сигнальные цепи в рамках одного соединения, что делает розетку универсальным решением для аппаратуры с разнородной нагрузкой.

Условия эксплуатации и устойчивость к воздействиям

Соединитель рассчитан на работу в условиях воздействия синусоидальной вибрации в диапазоне частот от 1 до 5000 герц с ускорением до 300 метров на секунду в квадрате. Такая стойкость к вибрационным нагрузкам подтверждает пригодность изделия для применения в подвижной и бортовой радиоэлектронной аппаратуре, где разъёмное соединение подвергается механическим воздействиям в процессе работы.

Совокупность электрических и механических параметров — высокое сопротивление изоляции, малое переходное сопротивление контактов, значительная токовая нагрузка и стойкость к вибрации — определяет область применения розетки 2РТ40ПК16НГ2-А: она используется в радиотехнических и радиоэлектронных устройствах, где требуется надёжное и многократно разъединяемое соединение электрических цепей.

Применение и особенности конструкции

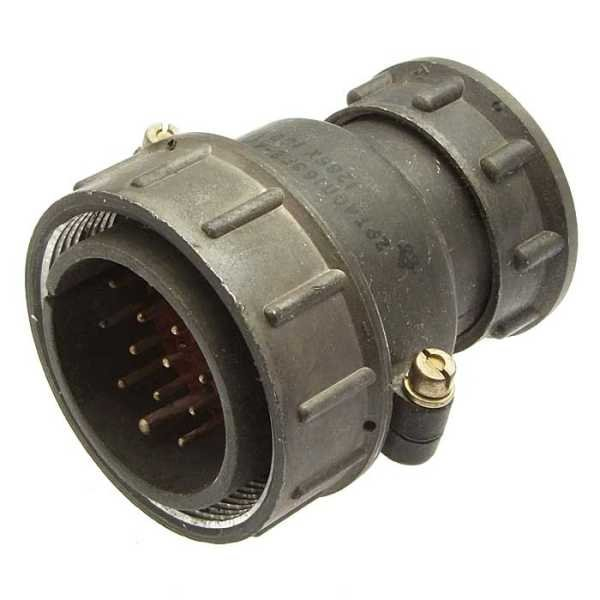

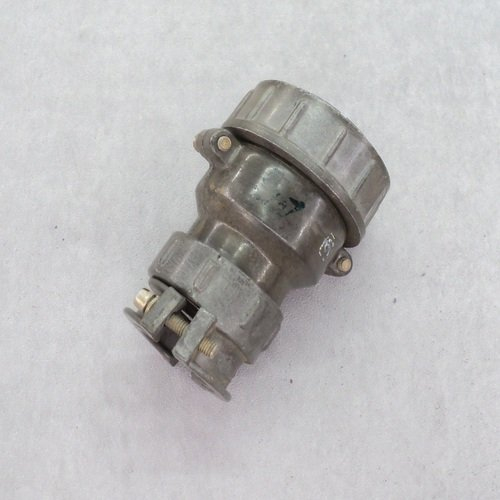

Розетка применяется в составе соединителя совместно с вилкой соответствующего типоразмера. Конструкция с прямым патрубком и гайкой для неэкранированного кабеля упрощает монтаж кабельной части соединения и обеспечивает механическое закрепление кабеля в корпусе разъёма.

Ключевые эксплуатационные особенности изделия:

1. Цилиндрическая форма контактной группы, обеспечивающая стабильное соединение при сочленении.
2. Шестнадцать контактов двух типоразмеров для коммутации силовых и сигнальных цепей.
3. Ресурс до 500 циклов сочленения и расчленения.
4. Минимальная наработка 1000 часов.
5. Рабочее напряжение до 850 вольт и токовая нагрузка на контакт до 20 и до 35 ампер в зависимости от диаметра контакта.
6. Стойкость к синусоидальной вибрации с ускорением до 300 метров на секунду в квадрате в диапазоне до 5000 герц.

Таким образом, розетка 2РТ40ПК16НГ2-А является функционально завершённым элементом разъёмного соединения, пригодным для многократной коммутации цепей в составе радиоэлектронной и радиотехнической аппаратуры при соблюдении указанных электрических и механических режимов.
