Назначение разъёма 2РТ40ПК16НГ2-А

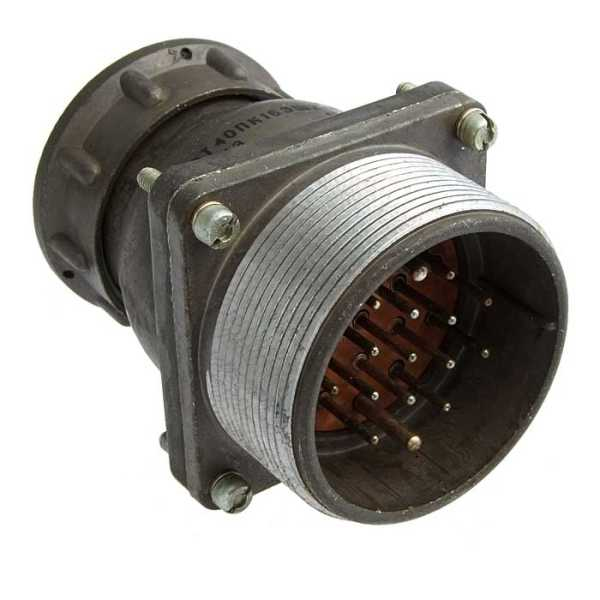

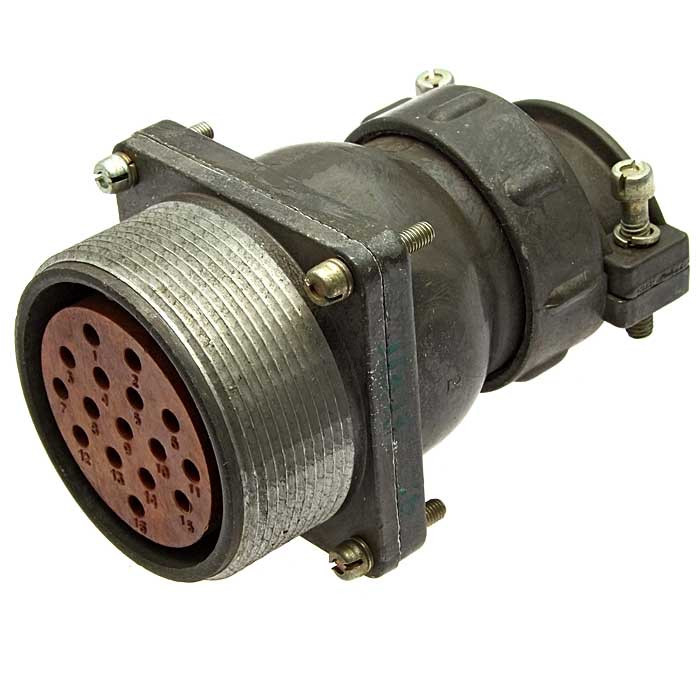

2РТ40ПК16НГ2-А — это электрический разъём, представляющий собой приборную розетку без патрубка из серии 2РТ40-А. Изделие предназначено для создания надёжных электрических соединений в радиоэлектронной и радиотехнической аппаратуре общего назначения. Разъём применяется для коммутации цепей низкой частоты и обеспечивает механическую фиксацию ответной части посредством резьбового соединения.

Модификация 2РТ40ПК16НГ2-А относится к негерметичному исполнению и рассчитана на работу с неэкранированным кабелем. Такое исполнение востребовано в тех случаях, когда требуется удобный доступ к контактам при монтаже и обслуживании аппаратуры, а герметизация узла не является обязательным требованием. Розетка устанавливается на приборной части оборудования, то есть со стороны корпуса устройства, и служит для подключения кабельных сборок.

Расшифровка обозначения

Обозначение изделия построено по принятой в отрасли схеме и несёт в себе информацию об основных признаках модели:

• 2РТ — тип разъёма;
• 40 — условный размер корпуса;
• ПК — приборная часть с прямым патрубком (в данной модификации патрубок отсутствует);
• 16 — общее число контактов;
• НГ2 — негерметичное исполнение, предназначенное для неэкранированного кабеля;
• А — модификация серии.

Таким образом, уже по названию можно определить, что перед нами шестнадцатиконтактная приборная розетка негерметичного исполнения из серии 2РТ40-А.

Контактная система и электрические параметры

Разъём оснащён шестнадцатью контактами, различающимися по диаметру и допустимой токовой нагрузке. Четырнадцать контактов имеют диаметр 1,5 мм, ещё два контакта выполнены диаметром 2,5 мм. Такое сочетание позволяет использовать один разъём как для передачи сигнальных цепей, так и для подключения цепей с повышенной токовой нагрузкой.

• Допустимый ток на контакт диаметром 1,5 мм — до 10 А;
• Допустимый ток на контакт диаметром 2,5 мм — до 25 А;
• Максимальное рабочее напряжение — до 700 В постоянного тока;
• Сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм;
• Сопротивление контакта диаметром 2,5 мм — не более 1 мОм;
• Сопротивление изоляции — не менее 5000 МОм.

Низкое переходное сопротивление контактов способствует уменьшению потерь и нагрева в местах соединения, что особенно важно при работе с токами до 25 А. Высокое сопротивление изоляции обеспечивает надёжное разделение цепей и снижает риск утечек.

Конструктивные и эксплуатационные особенности

Материал контактов — серебро или никель, что определяет стабильность переходного сопротивления и износостойкость контактной пары. Климатическое исполнение — УХЛ, то есть разъём рассчитан на эксплуатацию в умеренном и холодном климате. Тип исполнения — негерметичный.

Ресурсные характеристики изделия подтверждаются следующими параметрами:

1. Количество циклов коммутации — до 500;
2. Наработка — не менее 1000 часов;
3. Устойчивость к вибрации в диапазоне от 1 до 5000 Гц с ускорением до 30 g.

Способность выдерживать вибрационные нагрузки с ускорением до 30 g делает разъём пригодным для аппаратуры, работающей в условиях тряски и механических воздействий. Резьбовая фиксация ответной части исключает самопроизвольное разъединение под действием вибрации.

Применение и совместимость

2РТ40ПК16НГ2-А используется в промышленной аппаратуре для организации надёжных низкочастотных соединений. Разъём подходит для объёмного монтажа, то есть для проводного соединения, выполняемого непосредственно в корпусе устройства. Благодаря сочетанию силовых и сигнальных контактов он может применяться в блоках питания, пультах управления, измерительных и радиотехнических устройствах.

Изделие соответствует стандартам для объёмного монтажа и взаимозаменяемо с аналогами типа ШР40. Это упрощает замену разъёмов при ремонте и модернизации уже эксплуатируемого оборудования, а также позволяет подбирать ответные части из доступной номенклатуры совместимых изделий.

Артикул изделия — 4752, категория — 2РТ40. Производитель в предоставленных данных не указан.
