Назначение

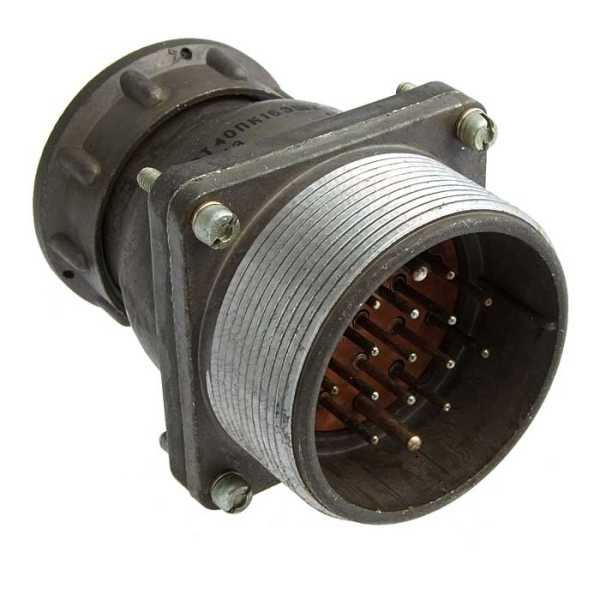

2РТ40ПК16НГ2 — это розетка приборной части разъема серии 2РТ, предназначенная для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется там, где требуется передача электрических сигналов и питающих напряжений между блоками, модулями и кабельными сборками при воздействии интенсивных механических и климатических нагрузок.

Розетка относится к приборной части разъема, то есть устанавливается на корпусе прибора или блока аппаратуры, а ответная (кабельная) часть соединяется с ней. Такое построение обеспечивает удобство монтажа, обслуживания и замены кабельных сборок без разборки самого прибора.

Конструкция и исполнение

Условный размер корпуса изделия — 40. Общее количество контактов — 16: обычно 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм. Сочетание контактов по конструктивному признаку — 2.

Конструктивное исполнение — ПК, то есть с прямым патрубком. Патрубок закрывается гайкой исполнения Н, предназначенной для неэкранированного кабеля. Сочленение с ответной частью — резьбовое, что обеспечивает механическую фиксацию и стабильность электрического контакта при вибрации.

Метод монтажа проводников — пайка. Покрытие контактов — серебро или никель.

Основные характеристики

• Условный размер корпуса — 40.
• Количество контактов — 16, из них обычно 14 диаметром 1,5 мм и 2 диаметром 2,5 мм.
• Конструктивное исполнение — ПК, с прямым патрубком.
• Гайка патрубка — исполнение Н, для неэкранированного кабеля.
• Сочетание контактов — 2.
• Метод монтажа — пайка.
• Покрытие контактов — серебро или никель.
• Сочленение — резьбовое.

Технические параметры

Сопротивление контакта составляет не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм. Максимальная токовая нагрузка на контакт — до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм. Суммарная нагрузка на разъем — до 190 А.

Рабочее напряжение — до 850 В. Сопротивление изоляции — не менее 5000 МОм. Ресурс по количеству сочленений-расчленений — 500 циклов. Климатическое исполнение — УХЛ, рабочий диапазон температур от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.

Условия эксплуатации

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, механические удары с одиночным ускорением до 5000 метров на секунду в квадрате, а также пониженное давление 1,3 умноженное на 10 в минус четвертой степени Паскаля. Минимальная наработка составляет 1000 часов.

Применение

Розетка применяется внутри и снаружи помещений. При установке вне помещений защита от пыли и влаги обеспечивается потребителем. Благодаря сочетанию высокой токовой нагрузки, стойкости к вибрации и ударам, широкому температурному диапазону и низкому сопротивлению контакта изделие подходит для ответственных соединений в радиоэлектронной и радиотехнической аппаратуре.

Перед монтажом следует убедиться в соответствии типа ответной части, исполнения патрубка и сочетания контактов требованиям конкретной схемы соединений. Артикул изделия — 4751, категория — 2РТ40.
