Назначение

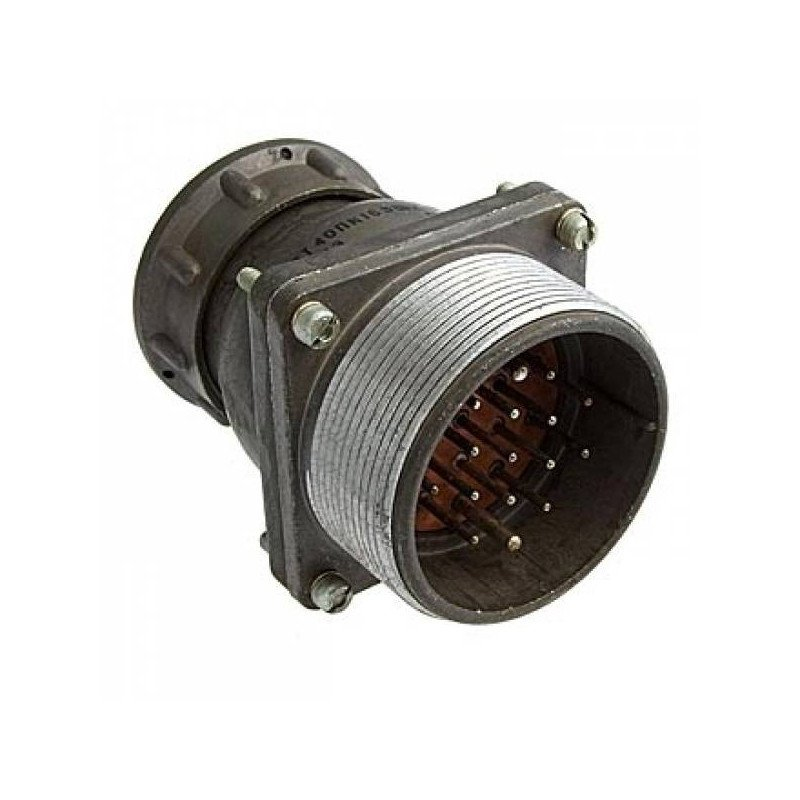

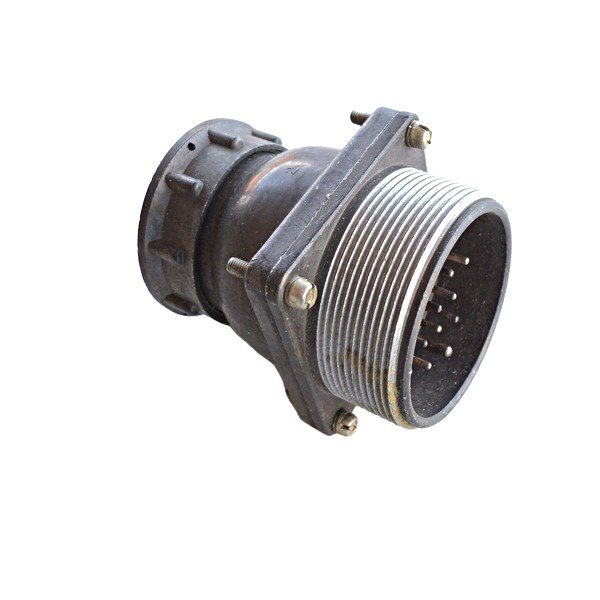

Приборная вилка 2РТ40ПК16ЭШ2-А представляет собой блочный электрический соединитель, предназначенный для эксплуатации в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется в качестве общего соединителя для коммутации электрических цепей внутри блоков, стоек и пультов, где требуется надёжное и многократно разъёмное соединение.

Конструкция с кожухом обеспечивает защиту контактной группы от механических повреждений и внешних воздействий, а также снижает риск случайного прикосновения к токоведущим частям при монтаже и обслуживании аппаратуры.

Вилка относится к категории 2РТ40 и входит в серию приборных соединителей типа 2РТ, что подтверждается маркировкой артикула. Модель предназначена для работы в составе ответных частей соединителей соответствующего типоразмера.

Расшифровка обозначения и основные характеристики

Обозначение 2РТ40ПК16ЭШ2-А содержит полную информацию о конструкции изделия. Тип соединителя — 2РТ. Размер корпуса — 40. Исполнение патрубка — прямой патрубок (ПК). Количество контактов — 16. Исполнение под экранированный кабель — Э. Материал изолятора — А.

Электрические параметры

• Рабочий ток на контакт: для контактов диаметром 1,5 мм — 10 А; для контактов диаметром 2,5 мм — 25 А.
• Максимальное рабочее напряжение: не более 700 В.
• Сопротивление контактов: для контактов диаметром 1,5 мм — 2,5 мОм; для контактов диаметром 2,5 мм — 1 мОм.
• Сопротивление изоляции: не менее 1000 МОм.

Указанные параметры определяют применимость вилки в цепях питания и сигнальных цепях с умеренными токами и напряжениями. Низкое переходное сопротивление контактов обеспечивает стабильность электрического соединения и минимизацию потерь.

Конструктивные и эксплуатационные особенности

Ресурс и монтаж

• Количество сочленений: до 500.
• Минимальная наработка: не менее 1000 часов.
• Срок сохраняемости: не менее 20 лет.
• Метод монтажа: пайка.
• Габаритные размеры: 66,2 на 48 на 48 мм.

Монтаж пайкой обеспечивает надёжное механическое и электрическое соединение проводников с контактами вилки и применяется при сборке аппаратуры как в производственных, так и в ремонтных условиях. Длительный срок сохраняемости позволяет хранить изделие в составе ЗИП и вводить его в эксплуатацию спустя много лет после изготовления.

Условия эксплуатации

• Температура окружающего воздуха: от минус 60 до плюс 100 градусов Цельсия.
• Смена температур с учётом перегрева контактов: от минус 60 до плюс 180 градусов Цельсия.
• Атмосферное давление: минимальное рабочее давление — 1,3 на 10 в минус 4 степени Па, что соответствует 10 в минус 6 степени миллиметра ртутного столба.
• Синусоидальная вибрация: диапазон частот от 1 Гц до 1000 Гц, ускорение до 100 метров на секунду в квадрате.
• Ускорение механического удара: одиночного действия — до 10 000 метров на секунду в квадрате; многократного действия — до 1500 метров на секунду в квадрате.

Совокупность этих характеристик позволяет применять вилку 2РТ40ПК16ЭШ2-А в аппаратуре, работающей в широком диапазоне климатических факторов, при вибрационных и ударных нагрузках, а также в условиях пониженного атмосферного давления.

Применение

Вилка востребована при сборке радиоэлектронной и радиотехнической аппаратуры, где необходимо обеспечить разъёмное соединение с экранированным кабелем и защитой контактной группы кожухом. Типовые области применения включают блоки и стойки связи, измерительные и радиотехнические устройства, а также другую аппаратуру, рассчитанную на эксплуатацию в тяжёлых условиях.

При подборе изделия следует учитывать количество контактов, диаметр применяемых контактов, рабочий ток и напряжение, а также условия эксплуатации, чтобы обеспечить надёжное соединение в составе конкретного устройства.
