Назначение соединителя

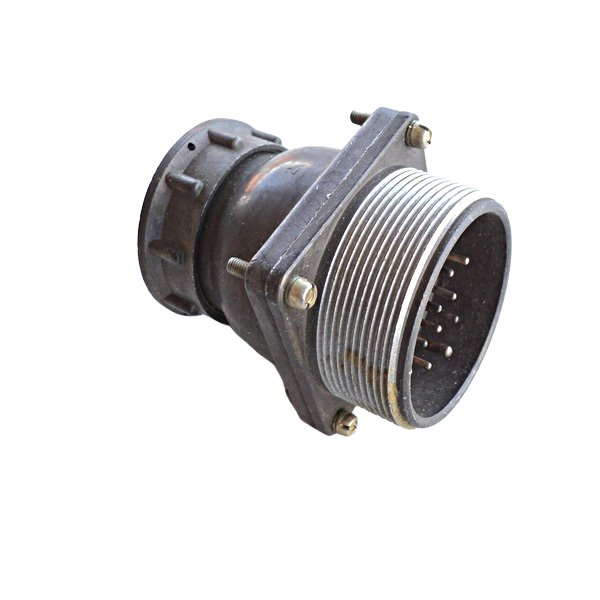

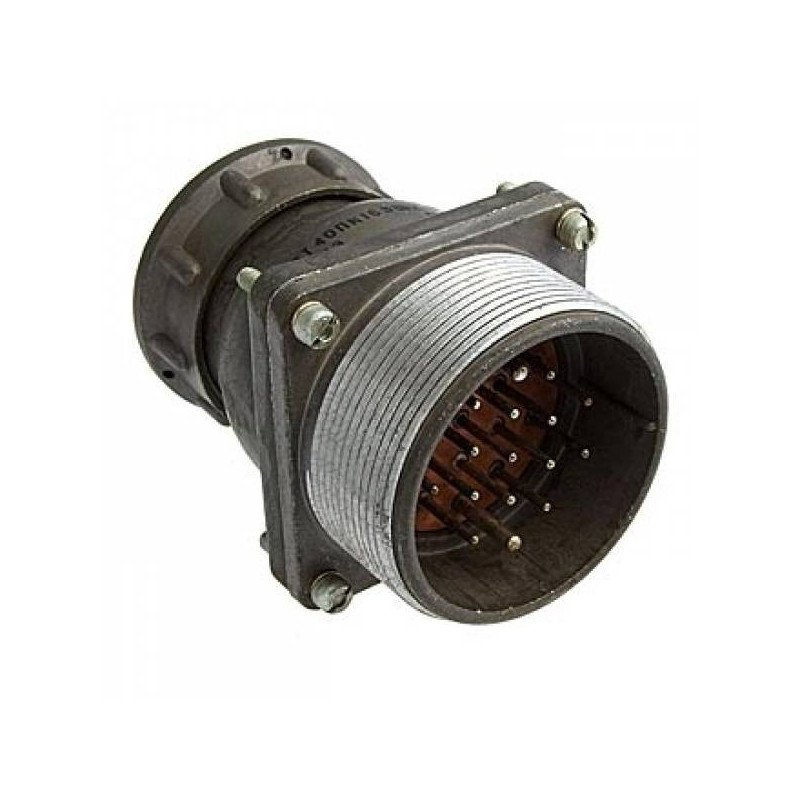

Соединители 2РТ40ПК16ЭШ2 представляют собой приборные вилки, предназначенные для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к соединителям общего назначения и применяется для электрического соединения цепей в составе блоков, стоек и пультов. Конструкция вилки оснащена прямым патрубком с гайкой, что обеспечивает возможность подключения экранированного кабеля и надёжную фиксацию кабельной части.

Артикул изделия — 4759, категория — 2РТ40. Соединитель выпускается как часть серии 2РТ40, объединяющей приборные соединители с условным размером корпуса 40.

Расшифровка условного обозначения

Маркировка 2РТ40ПК16ЭШ2 построена по принятой для данной серии схеме, в которой каждая группа символов несёт конкретную информацию о конструкции и параметрах изделия.

• 2РТ — тип соединителя.
• 40 — условный размер корпуса.
• ПК — прямой патрубок.
• 16 — количество контактов: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.
• Э — исполнение для экранированного кабеля.
• Ш — вилка.
• 2 — сочетание контактов, то есть их количество и диаметр.
• Отсутствие буквы А указывает на материал изолятора и одновременно означает, что покрытие контактов выполнено серебром.

Технические характеристики

Электрические параметры соединителя определяются характеристиками отдельных контактов и изоляционных материалов. Ниже приведены подтверждённые значения.

• Рабочий ток на один контакт диаметром 1,5 мм — до 10 А.
• Рабочий ток на один контакт диаметром 2,5 мм — до 25 А.
• Максимальное рабочее напряжение постоянного тока — не более 700 В.
• Сопротивление изоляции при нормальных климатических условиях — не менее 1000 МОм.
• Покрытие контактов — серебряное.

Сочетание контактов двух типоразмеров позволяет использовать одну вилку для подключения как силовых, так и сигнальных цепей, что упрощает компоновку аппаратуры и сокращает число разъёмных соединений.

Условия эксплуатации

Соединители рассчитаны на работу при температуре окружающего воздуха от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. При перегреве допустимый диапазон температур расширяется от минус 60 градусов Цельсия до плюс 180 градусов Цельсия. Изделия также выдерживают воздействие синусоидальной вибрации с частотами от 1 Гц до 1000 Гц, что подтверждает их пригодность для эксплуатации в составе подвижной и вибронагруженной аппаратуры.

Область применения

Благодаря экранированному исполнению и прямому патрубку с гайкой соединитель 2РТ40ПК16ЭШ2 востребован там, где требуется защита передаваемого сигнала от внешних помех. Типовые направления использования — радиоэлектронная и радиотехническая аппаратура, приборные блоки, кабельные сборки с экранированным проводом. Вилка устанавливается на кабельную часть соединения и работает в паре с ответной частью соответствующего типа.

Подтверждённых сведений о комплектации, гарантийных обязательствах, сертификатах, стандартах и стране производства в предоставленных данных нет, поэтому эти параметры в описании не указываются.
